Демокит1 "Сборщик-Компакт"

🔥 Заполните заявку на бесплатное тестирование на сайте Ниеншанц-Автоматика.
💥 База знаний и программное обеспечение

Демокит1 - это Сборщик-компакт + все необходимые инструменты для знакомства и работы с устройством. В комплекте есть преобразователь для доступа к устройству через консоль, сетевой кабель, кабель для прошивки.

napi demokit1

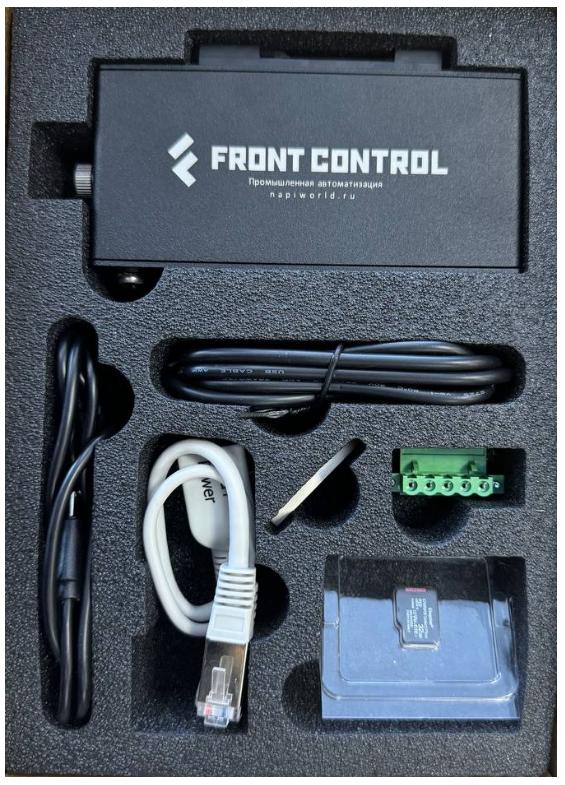

Состав​

  • Сборщик-компакт с ARMbian 1шт
  • MicroSD карта 32Гб c NapiLinux 1шт
  • USB флешка с готовыми образами Armbian и NapiLinux 1шт
  • Консоль USB-UART 1шт
  • Кабель USB-A - USB type-c 1шт
  • POE Passive преобразователь

Начало работы​

подсказка

Советуем посмотреть короткое (30сек) видео о том, как отвинтить крышку, установить SD, подключить питание и сеть.

  1. Подсоединить Ethernet кабель;

  2. Подсоединить питание к Сборщику (постоянное напряжение 9-36В) или подсоединить питание к преобразователю POE;

  3. Убедиться, что светодиод "питание" горит зеленым;

  4. Загрузка Сборщика пойдет автоматически;

  5. Если в сети есть DHCP сервер, то сборщик запросит и получит IP-настройки с сервера. Какие настройки он получил можно посмотреть на сервере (роутере). Далее можно зайти на сборщик по ssh (ssh root@ip). Пароль: napilinux.

  6. Вы увидите консоль системы ARMBian.

Поздравляем, можно начинать работать.

armbian

☝️ Как найти выданный ip: статья
☝️ Как подключиться по консоли: статья

Загрузка NapiLinux​

подсказка

Так как NapiLinux не дистрибутив общего назначения, то мы его предлагаем для ознакомления и демонстрации возможностей NapiConfig.

  1. Отключите питание
  2. Открутите винт
  3. Отщелкните держатель SD
  4. Вставьте SD (короткое видео)
  5. Подключите питание (можно корпус оставить открытым)
  6. Система должна загрузиться с SD в NapiLinux

Если у вас нет SD с предустановленной NapiLinux

  1. Скачайте свежую версию прошивки (файл с прошивкой будет называться nnz-napi-image-dev-napi-rk3308b-s-XXXXXXX.rootfs.wic.xz) по ссылке: https://packages.nnz-ipc.net/napilinux/napilinux-napi-based-devs-rk3308bs/
  2. Запишите образ на SD-карту - инструкция

Как получить доступ к системе после загрузки NapiLinux: https://napilinux.ru/docs/access

Более подробно:

☝️ Как найти выданный ip: статья
☝️ Как выставить статический ip в NapiConfig: статья
☝️ Как подключиться по консоли: статья

Работа с данными​

☝️ Как настроить Modbus шлюз: статья
☝️ Как настроить опрос и логгирование датчика по Modbus: статья
☝️ Опрос датчика по Modbus RTU: статья
☝️ Опрос датчика по Modbus TCP: статья

NapiConfig​

  • Веб интерфейс доступен по IP из броузера: http://ip:8081
  • Апдейт системы: http://ip:8082

napiconfig

Скриншоты и краткое описание NapiConfig: https://napilinux.ru/napiConfig

Как прошить имидж в NAND​

Воспользуйтесь данной инструкцией

Так вы можете поставить чистую прошивку NapiLinux или Armbian

Как сделать бекап NAND​

Воспользуйтесь данной инструкцией

Как подключить датчик по RS485​

Для подключения датчика по RS485, советуем прочитать эту статью

Ссылки и инструкции​

  1. NapiLinux - http://napilinux.ru
  2. Все о Сборщик Компакт на одной странице: https://napiworld.ru/docs/frontcontrol-compact
  3. Все о модуле Napi C: https://napiworld.ru/docs/napi-intro
  4. Сборка NapiLinux из исходников: https://napilinux.ru/docs/biuld-base
  5. Видео снятия крышки и установки SD: https://youtube.com/shorts/Lm_XV_x1xTE?feature=share
  6. Интерфейс NapiConfig: https://napilinux.ru/napiConfig
