Сборщик-компакт FCC3308 (FRONT Compact RUS01)

Сборщик-компакт (FCC3308) — суперкомпактный промышленный компьютер на основе модуля Napi C под управлением ОС Linux (Armbian, NapiLinux c интерфейсом NapiConfig).

Российский продукт FRONT Compact в линейке Ниеншанц-Автоматика

Этот продукт входит в линейку FRONT Compact компании Ниеншанц-Автоматика под именем FRONT Compact RUS01.
Вы можете заказать прямо на сайте Ниеншанц-Автоматика, получить скидки и специальные цены под Ваш проект.

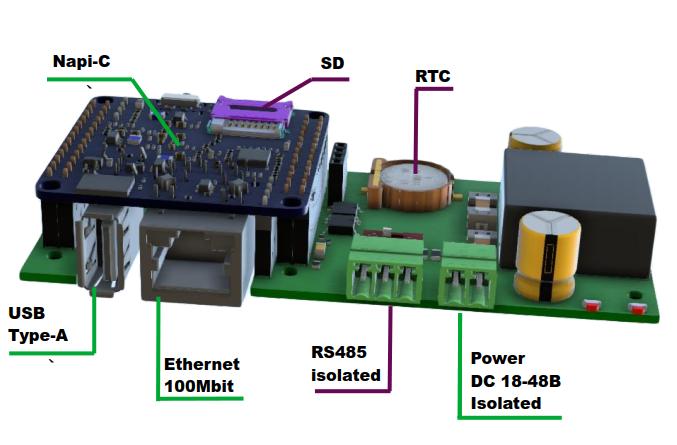

Технические характеристики FCC3308​

  • Процессорный модуль Napi C (4-ядерный RK3308, 512Мб ОЗУ, 4Гб ПЗУ)
  • RS485 c изоляцией
  • Питание 12-36
  • Passive POE
  • RTC (часы реального времени)
  • Ethernet 100 Мбит/с
  • USB type A
  • MiroSD слот для карт до 64Гб
  • Пассивное охлаждение
  • Крепление на DIN-рейку
  • Программное обеспечение: NapiLinux \ Armbian

NapiLinux - российский Linux для Embedded c Веб-интерфейсом NapiConfig2 Armbian - Debian-совместимый Linux

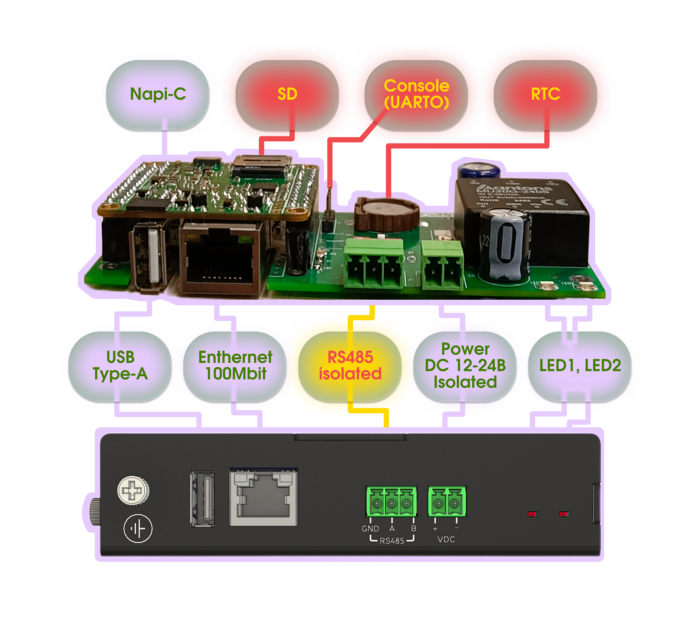

alt text

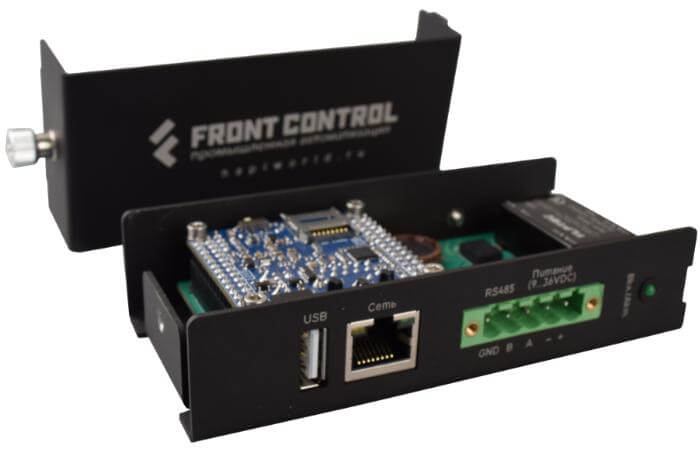

Удобная конструкция​

  • Все интерфейсы на лицевой стороне
  • Открутив один можно откинуть крышку и получить доступ к консоли и к SD-слоту

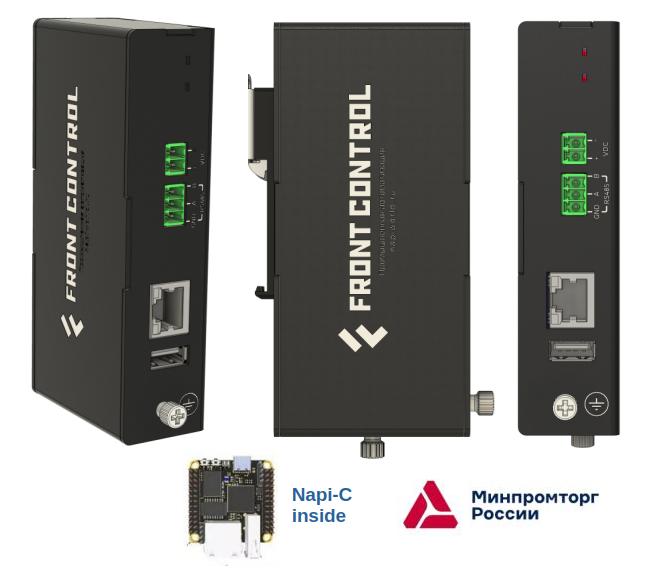

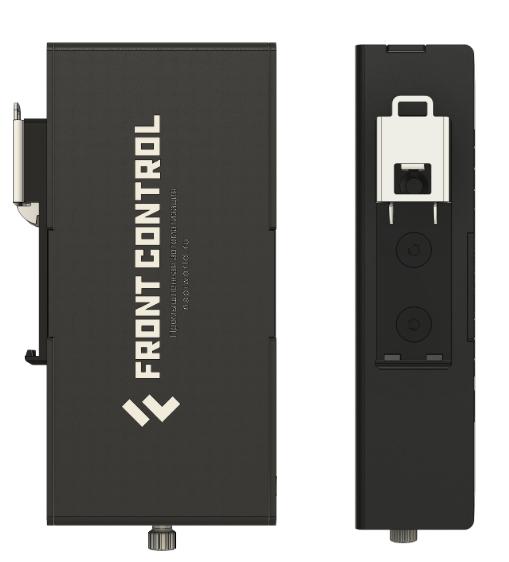

Крепление на DIN​

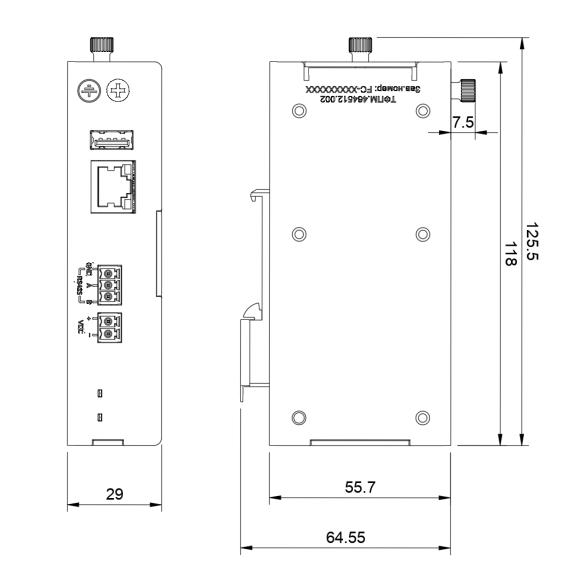

Размеры​

Программное обеспечение​

FCC3308 работает на основе вычислительного модуля NAPI-C под управлением ОС Linux

Доступны все варианты Linux для NAPI-C

  • Armbian
  • Debian
  • NapiLinux
  • OpenWRT

Выбирайте в разделе Программное обеспечение

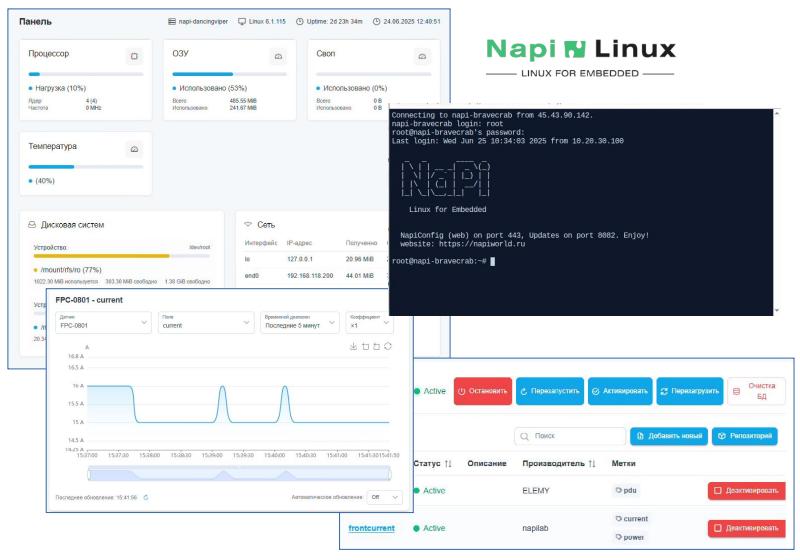

NapiLinux - российская ОС с Веб-интерфейсом​

NapiLinux - российская сборка Linux с интерфейсом NapiConfig2. В системе предустановлено программное обеспечение для сбора данных с датчиков (Telegraf, InfluxDB2) и Веб-интерфейс для настройки датчиков и получения данных с датчиков.

Подробнее: http://www.napilinux.ru

Полезная информация​

Конфигурация периферии для FCU-3308P​

ПортУстройство LinuxЗначение
uart0/dev/ttyS0Консоль (115200)
uart1/dev/ttyS1RS485

Настройка overlay для Napilinux

root@napi-brightmoose:~# cat /boot/uEnv.txt
verbosity=7
fdtfile=rk3308-napi-c.dtb
console=ttyS0,115200n8
overlays=rk3308-uart1 rk3308-uart2-0 rk3308-uart3-0 rk3308-i2c1-ds1338 rk3308-i2c3-m0 rk3308-usb20-host
user_overlays=blue-led-gpio3-b3-2
kernelimg=Image
extraargs=

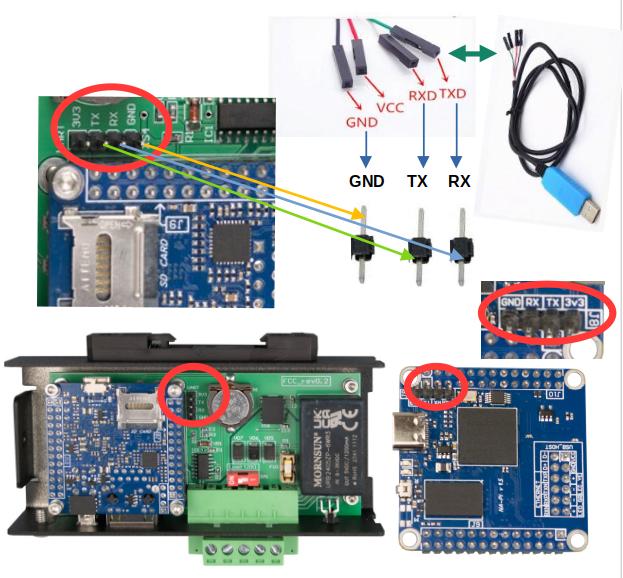

Доступ к системе через консоль​

  • Параметры консоли для NapiLinux: 115200\8n1
  • Параметры консоли для Armbian: 1500000\8n1

☝ Как подключиться по консоли: статья

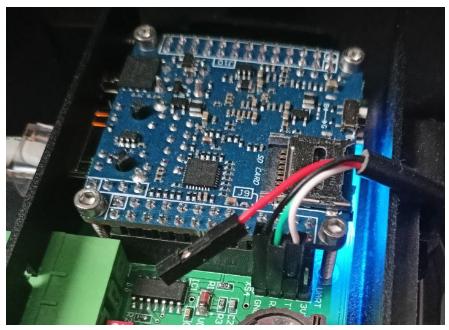

Для доступа через консоль достаточно снять кожух (открутить один винт руками), найти контакты для подключения консоли и действовать по инструкции

Доступ к системе по IP (ssh)​

☝ Как найти выданный ip: статья

☝ Как выставить статический ip в NapiConfig: статья

В NapiLinux

При старте системы, сетевая подсистема пытается получить IP-адрес по протоколу DHCP. Если система "видит" DHCP сервер, то она получает IP адрес (маску, шлюз, DNS) и по выданному адресу можно получить доступ к системе через ssh.

Если адрес не получен, система назначает адрес по умолчанию со следующими параметрами

inet 169.254.100.100 netmask 255.255.0.0 broadcast 169.254.255.255

Для доступа к NapiLinux нужно установить на хост адрес из сети 169.254.100.0/24. Соедините хост с NapiLinux и назначьте адрес 169.254.100.99 mask 255.255.255.0. Зайдите по этому адресу через ssh или через браузер по адресу https://169.254.100.100 и далее укажите параметры сети в ручную.

Доступ через Веб к NapiConfig2​

  • Веб интерфейс доступен по IP из браузера: https://ip
  • Апдейт системы: http://ip:8082

Полезные статьи​

  • Прошивка NAPI-C
  • Как найти NAPI по IP
  • Полезные материалы по Modbus и SNMP

Вся необходимая информация в Книга знаний NAPI

Готовые ПАК на основе NapiLinux​

  • FGM0801: Шлюз Modbus RTU - Modbus TCP
  • FGS0801: Шлюз SNMP2 - SNMP3
