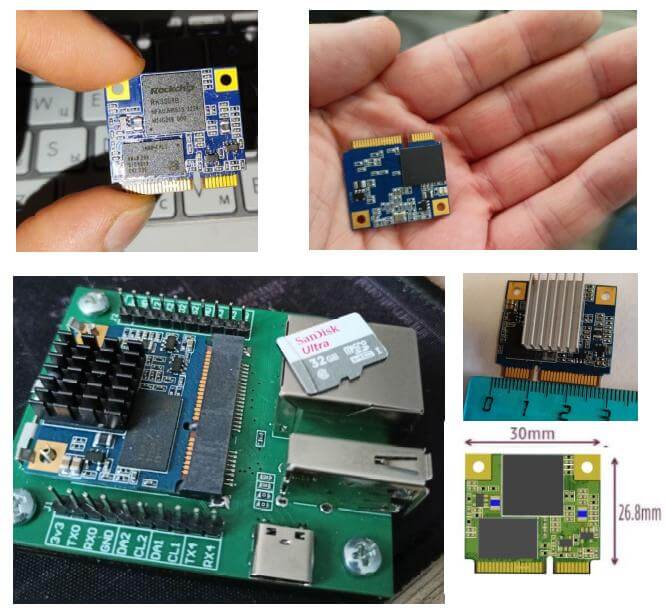

Процессорный модуль Napi Slot
Супер-компактный и супер-холодный вычислительный модуль на Linux для Ваших проектов на основе Arm Rockchip RK3308. Модуль оснащён 4-ядерным процессором RK3308BS, 512 Мб DDR2 и 32 Гб eMMC.
Что такое Napi S (Napi Slot)
Napi S — миниатюрный модуль формата 1/2 устройства под разъём PCI-e слот. На модуле присутствует процессор (RK3308), оперативная память 512 Мб, постоянная память eMMC 32 Гб (более быстрая, чем NAND). На GPIO выведены SPI, UART, I2C
Технические данные
- RK3308 processor (Cortex- A35 quard core)
- Armbian Linux / NAPI Linux
- Современное Linux ядро (kernel 6.1)
- 512 Мб ОЗУ
- 32 Гб ПЗУ (eMMC)
- 1 × Ethernet 100 Мбит
- 2 × USB 2.0
- Питание +5 В
- 3 × UART
- SPI
- 2 × I2C

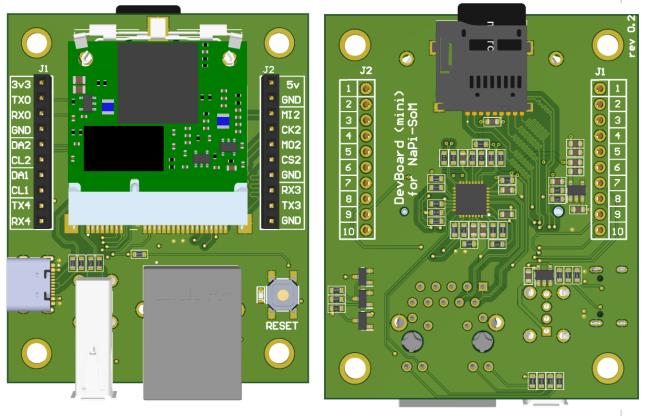

Плата разработчика

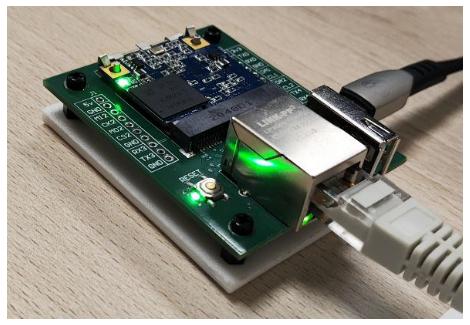

Для прошивки и разработки решений на основе Napi S, мы разработали миниатюрную плату разработчика (DevBoard)
На плате выведены порты UART, I2C, SPI, Ethernet, USB, microSD.

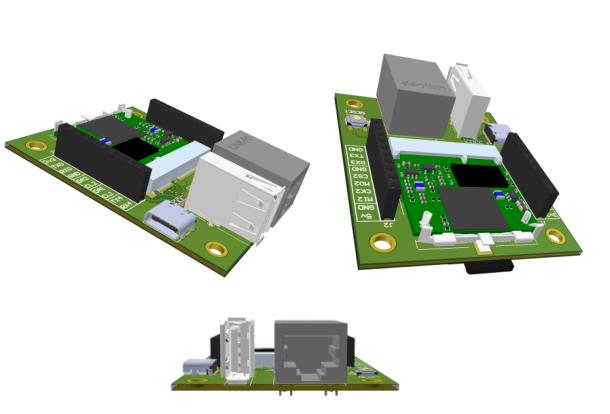

Модуль Napi S вставляется через удобный зажим, питание платы осуществляется через разъем USB-C.
Зачем нужен SOM Napi S
Устройства на основе Napi S
На основе Napi S можно разрабатывать компактные платы для преобразования данных, сбора данных, шифрации, преобразования интерфейсов. В модуле достаточно мощности и памяти для многих задач, а среда Linux позволит быстро разрабатывать или устанавливать программное обеспечение. В отличие от Napi C, где разработчик привязан к слотам USB, Ethernet, с Napi S Вы можете сделать любую разводку вокруг вычислителя, хотя плата будет более сложной.
⚠️ Napi C / Napi P / Napi S совместимы программно. Вы можете отладить проект на Napi C, а реализовать его на Napi S.

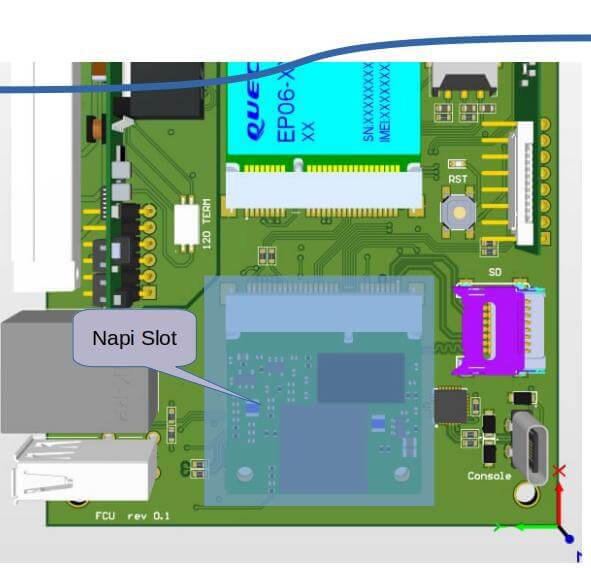

Мы сами делаем устройство сбора «Сборщик-универсал» на основе Napi Slot, оно получилось более компактным, чем наш же прототип на Napi C.
Napi S как сервисный модуль
Ещё одно применение Napi S — интеграция в другие платы в качестве сервисного чипа. Внедрив NAPI S в Ваш проект, можно с минимальными затратами наделить его новым функционалом:
- Веб-интерфейс или веб-приложение на полноценных «движках», таких как Flask, Django, NodeJS, React, Nuxt;
- MQTT сервер;
- SNMP V2/V3 сервер;
- REST API / GraphQL сервер;
- Модуль сбора статистики и логирования параметров основного устройства.
Одним словом, можно значительно усилить или заменить MCU на микроконтроллере полноценным Linux-модулем со всеми инструментами разработки.
Планы внедрения в продуктах
Участвуя в разработке сложных устройств, мы видим потребность в таком чипе. Вот несколько примеров будущих внедрений NAPI S:
- сервисный чип L2-коммутатора для интеллектуального управления PoE, сигнализацией и хранения метрологии;
- сервисный чип для радио-релейных модулей для хранения метрологии, реализации модуля Network Management System (NMS), реализации функционала SNMP V3;
- сервисный чип для интеллектуальных систем управления питанием (ПДУ).
Практически в любом сложном устройстве на специализированных чипах или контроллерах есть потребность в реализации интерфейсов и сервисных модулей, для которых идеально подходит NAPI S

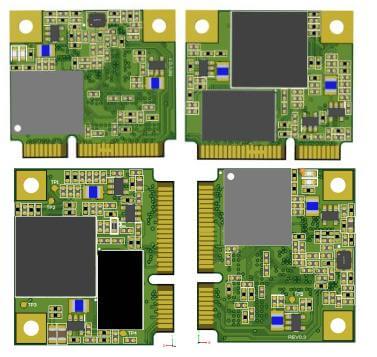

Размер модуля
Мы постарались сделать модуль максимально миниатюрным по размеру
NAPI S совместим с модулями NAPI C, которые можно отладить как самостоятельное устройство, а затем перенести прошивку на NAPI S.
Интерфейсы модуля и платы (PINOUT)

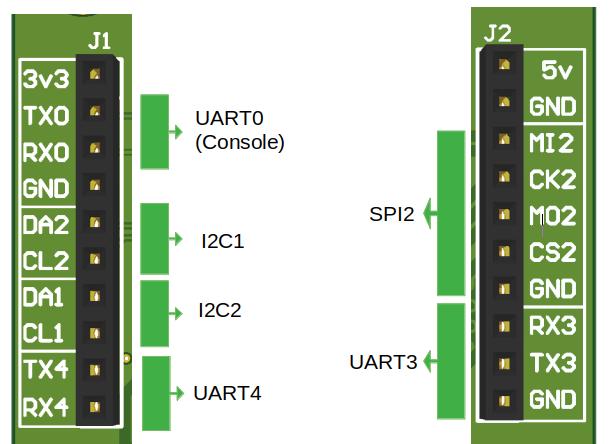

GPIO отладочной платы
Интерфейсы spi2, i2c1,2, uart3, uart4 могут быть задействованы как GPIO.

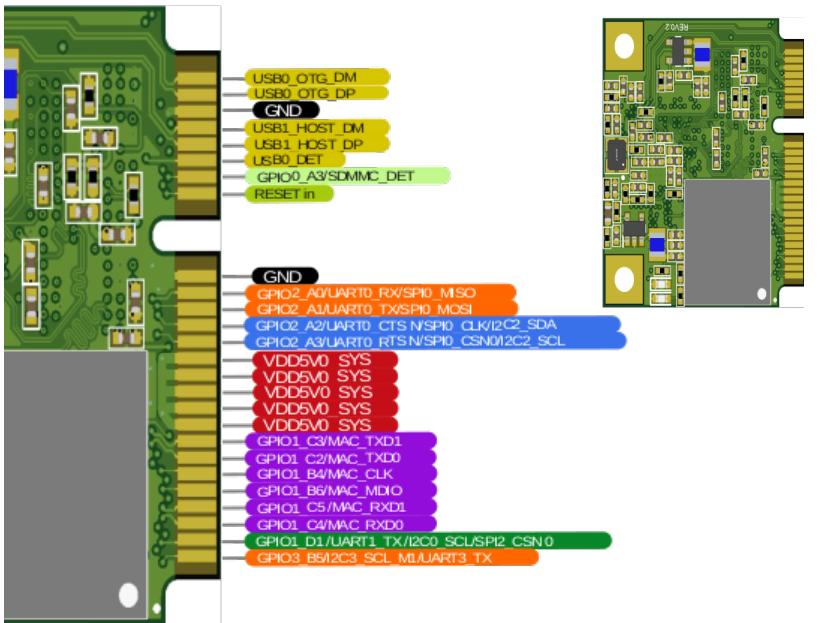

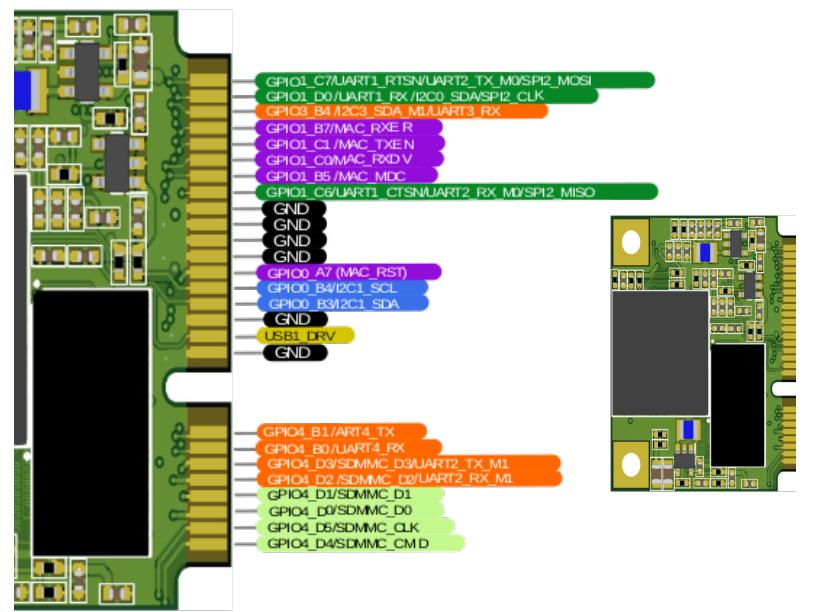

GPIO Napi S
Программное обеспечение
Процессорные модули NAPI работают под управлением ОС Linux для архитектуры ARM. Мы поддерживаем систему Armbian и разрабатываем и поддерживаем собственную прошивку NapiLinux с интерфейсом управления NapiConfig.
⚠️ Смотрите раздел "Программная поддержка"
Для заказчиков и партнеров
Если Вас заинтересовал данный продукт, мы готовы предоставить образцы и оказать консультационные услуги до официальной программы. Также мы готовы к сотрудничеству с продавцами и поставщиками электронных компонентов.
Контакт через Telegram: @dmn240.
