Модуль NAPI (C\P)
NAPI - одноплатный процессорный модуль на основе мощного ARM процессора Rockchip RK3308 под управлением OC Linux. Отличная замена микроконтроллерам как более мощный и универсальный вычислительный блок системы с богатыми возможностями инструментария Linux.
💥 Взять на бесплатное тестирование 💥 Купить 💥 База знаний и программное обеспечение
Преимущества подхода NAPI
Для начала работы с SOM NAPI не нужны дополнительные платы - можно работать с NAPI как с обычным одноплатником.
SOM NAPI работает как самостоятельное устройство, но в практическом плане это устройство, которое вставляется в "несущие платы", которые осуществляют питание, дополнительные устройства, датчики, модемы и любые другие устройства по требованию вашего проекта. Вы найдете всю информацию для создания своих устройств на основе NAPI.
Технические данные
- RK3308 processor (Cortex- A35 quard core)
- Armbian Linux \ NAPI Linux
- Современное Linux ядро (kernel 6.1)
- 512Мб ОЗУ
- 4Гб ПЗУ (NAND)
- 1 х Ethernet 100Мбит
- 2 x USB 2.0 (type-A + type-c)
- Питание +5В (через GPIO или USB Type-C)
- POE Ready
- 2.4мм GPIO
- 3 x UART
- SPI
- 2 x i2c
- ☝ Компактный размер: 43х43 мм

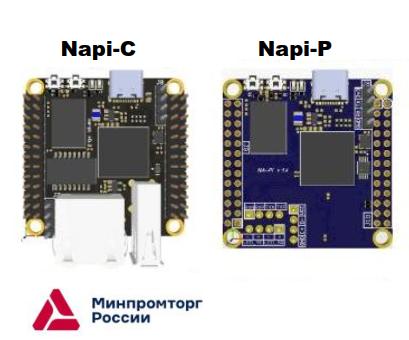

Мы предлагаем два варианта исполнения модуля NAPI.
-
NAPI C - разъем Ethernet и USB-A расположены на модуле. Этот вариант максимально готов к автономной работе и требует меньших усилий при проектировании несущей платы. но при этом "географически" NAPI необходимо располагать на краю платы (чтобы разъемы были снаружи);
-
NAPI P - разъем Ethernet и USB-A выполнены в виде разъёма с шагом 2.54мм (штырьки). Это позволяет располагать разъемы Ethernet и USB произвольно на несущей плате, но требует дополнительных усилий при ее проектировании (напайку разъемов, протягивание дорожек).

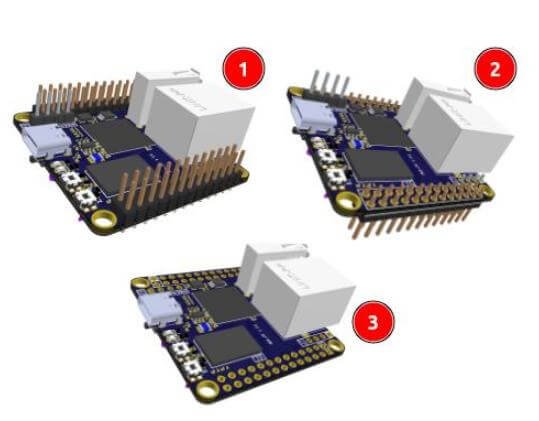

Возможна поставка с "гребенкой" как вверх от процессора (1), вниз от процессора (2) или с незапаянной (3) для самостоятельного монтажа.
👇 Napi-C
👇 Napi-P
Преимущества NAPI
Имеет малые размеры (43х43мм), малое энергопотребление, не требует активного охлаждения.
Наличие портов (Ethernet, USB, PоE) позволяет быстро создавать самые разные устройства на основе модуля.
Поставляется с предустановленной и настроенной ОС Linux Armbian, имеется также вариант с NapiLinux - прошивка ОС Linux с резервированием.

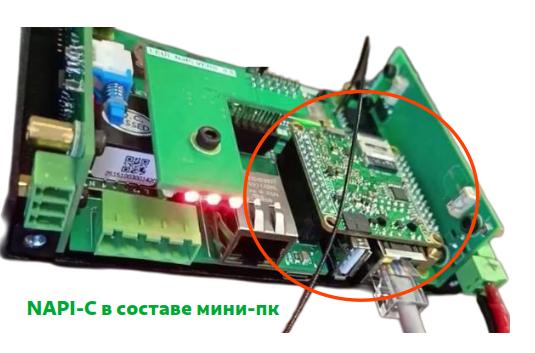

⚠️ Примеры устройств на основе NAPI: Сборщик-компакт, Сборщик-универсал, Токо-сборщик, ПЛК "Наутилус".

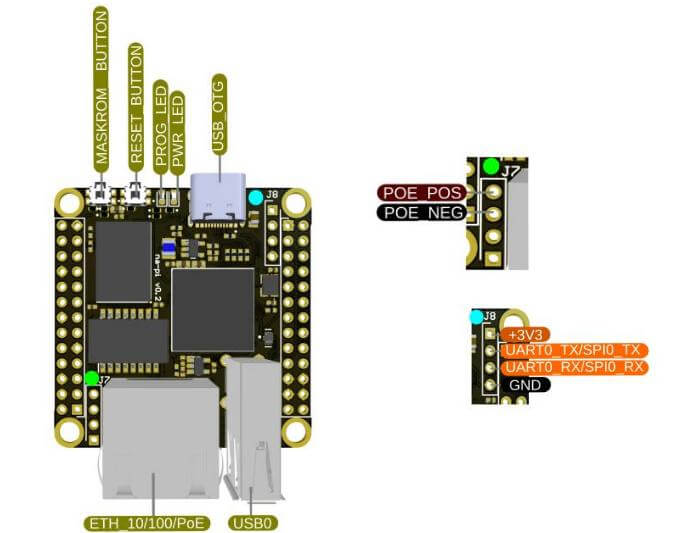

NAPI GPIO (контактные гребенки для соединения с несущей платой)
Скачать в формате pdf

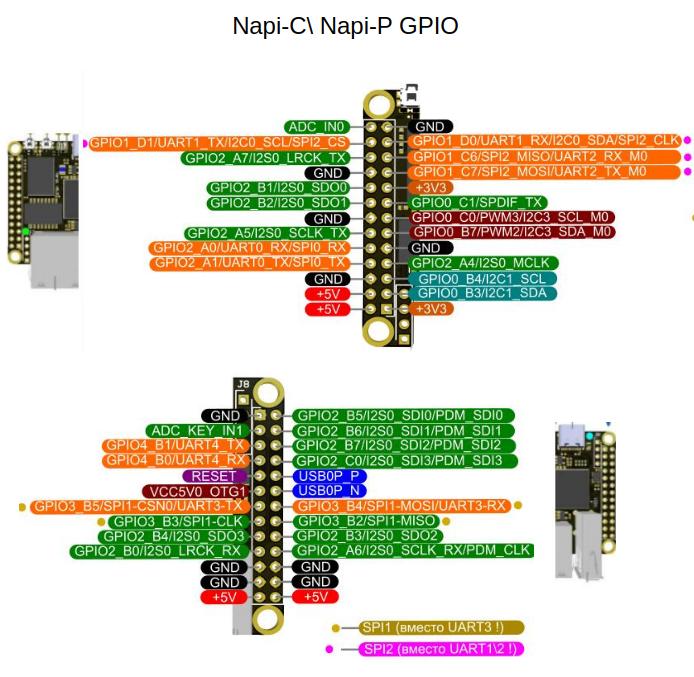

GPIO в виде таблицы
⚠️ Внимание, несмотря на "похожесть" с Rockpi S, GPIO отличаются
Размеры и габариты
Для проектирования "Carrier board" и корпусирования приводим точные размеры NAPI C и NAPI P. На чертежах приведены размеры платы (с выступающими элементами и без), а также позиционирование элементов.

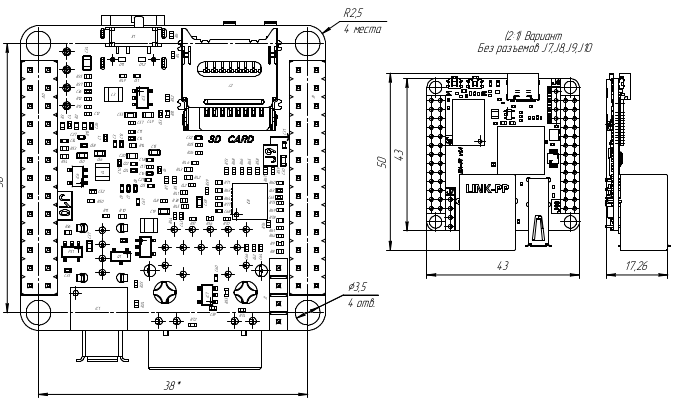

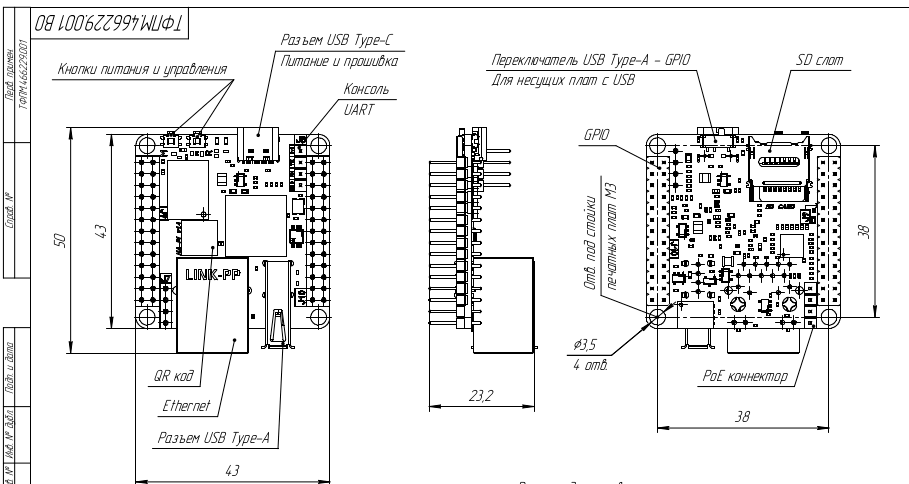

Чертеж Napi-C
Скачать в формате pdf
Чертеж Napi-P
Скачать в формате pdf
Функциональная схема
Скачать в формате PDF
Программное обеспечение
Процессорные модули NAPI работают под управлением ОС Linux для архитектуры ARM. Мы поддерживаем систему Armbian и разрабатываем и поддерживаем собственную прошивку NapiLinux с интерфейсом управления NapiConfig.
⚠️ Все-все про программную поддержку (рецепты, конфигурации, прошивки) - в разделе "Программная поддержка"
