Мы продолжаем работу над созданием промышленного моноблока: устройства, которое объединит вычислительную мощь NAPI2 и сенсорную HMI-панель в едином промышленном корпусе.

Что уже сделано​

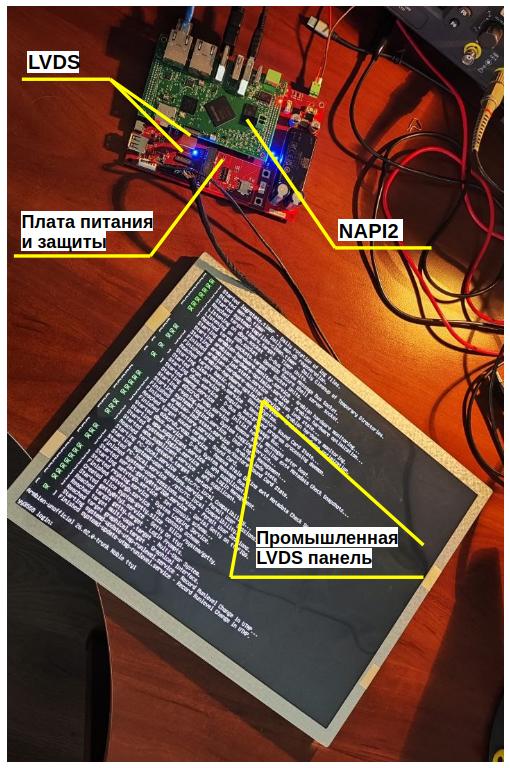

Ранее мы успешно протестировали интерфейс LVDS на NAPI2: сигнал передаётся стабильно, изображение выводится корректно. Теперь пройден следующий важный этап: разработана и протестирована плата питания и сопряжения.

Плата решает сразу несколько задач:

• Питание LVDS-панели и NAPI2 от единого источника
• Управление подсветкой LVDS-панели
• Сервисные функции - мониторинг, защита, управление питанием

Поддерживаем Armbian​

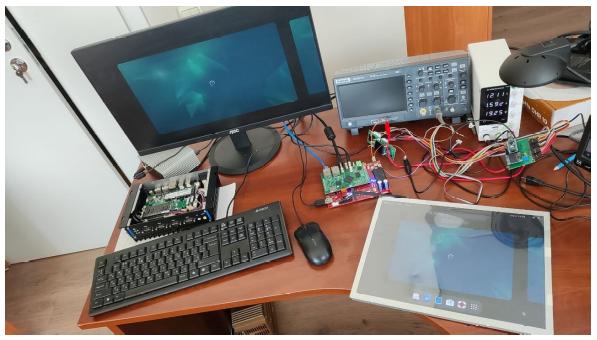

Картинка не очень, потому что мы торопимся, но мы вовсю тестируем Armbian нашей сборки для NAPI2 (работает с LVDS).

Что впереди​

По сути, вся электронная начинка готова. Следующий шаг - размещение конструкции в промышленном корпусе и начало полноценного тестирования. После этого устройство будет готово к использованию в реальных проектах автоматизации.

Ждём этот продукт с нетерпением и уверены, что он найдёт своё место в ваших системах!

NAPI2 на базе Rockchip RK3568j — это не просто одноплатный компьютер, это полноценный промышленный шлюз. Два гигабитных порта, RS-485 с аппаратным RTS, CAN 2.0 и 4 ГБ RAM делают его идеальной платформой для задач промышленной автоматизации под управлением OpenWRT.

Для каких задач​

NAPI2 закрывает типовые сценарии промышленного IoT на одном устройстве:

• Modbus-шлюз - сбор данных с датчиков и контроллеров по RS-485, трансляция в Modbus TCP по Ethernet
• MQTT-брокер - приём и маршрутизация телеметрии от устройств, интеграция с облачными платформами и SCADA
• Маршрутизатор между сетями - два гигабитных порта с NAT позволяют разделить промышленную и корпоративную сеть
• Шлюз Zigbee - управление беспроводными датчиками через USB Zigbee-координатор
• Сбор метрик - встроенный collectd с модулями Modbus, MQTT, RRDtool

Одно устройство вместо связки из маршрутизатора, конвертера интерфейсов и отдельного сервера сбора данных.

Характеристики​

Две платформы - разные задачи​

Napi-C и NAPI2 решают разные классы задач и дополняют друг друга в проектах.

Napi-C (RK3308) - компактный промышленный контроллер для задач на границе сети: сбор данных по Modbus RTU, подключение датчиков, локальная автоматизация. Минимальное энергопотребление, компактный форм-фактор. Идеален для массового развёртывания в точках сбора данных.

NAPI2 (RK3568) - центральный шлюз с маршрутизацией, двумя гигабитными портами и расширенной периферией (CAN, HDMI, RTC). Роль агрегатора данных, маршрутизатора между сетями, точки интеграции с облачными платформами.

В типовом проекте Napi-C стоит на каждом узле сбора данных, а NAPI2 работает как центральный шлюз, агрегируя данные и обеспечивая связь с внешней сетью.

Программное обеспечение​

Прошивка поставляется с предустановленным набором промышленного ПО. Всё ПО - открытое, без лицензионных платежей.

Промышленные протоколы:

• Modbus TCP-шлюз (mbusd) с веб-интерфейсом настройки
• Modbus-сканер и инструменты опроса устройств (mbpoll, mbscan) с веб-интерфейсом
• MQTT-брокер (Mosquitto)

Датчики и периферия:

• 1-Wire / DS18B20 (температурные датчики)
• I2C, GPIO (через стандартные Linux-утилиты)
• USB-Serial адаптеры (CH341, CP210x, FTDI, PL2303)
• LTE-модемы Quectel EP06

Сеть и безопасность:

• NAT, маршрутизация, firewall
• HTTPS для веб-интерфейса
• SSH, SFTP
• Поддержка USB Ethernet (RTL8153)

Мониторинг:

• collectd с модулями Modbus, MQTT, RRDtool
• Zigbee2MQTT (готовая сборка для установки)

Обновление прошивки выполняется через веб-интерфейс или по SSH без физического доступа к устройству.

Важные ссылки​

• Скачать: https://download.napilinux.ru/linuximg/napi2/openwrt/
• Техблог: установка OpenWrt на NAPI2: NAPI2 поддерживает OpenWRT
• Репозиторий сборки: github.com/lab240/napi-openwrt-build
• Готовые образы: github.com/lab240/napi-openwrt-build/releases

Поставка и комплектация​

Прошивка и исходники сборки опубликованы на GitHub:

• Готовые образы: github.com/lab240/napi-openwrt-build/releases

Открытые исходники - возможность аудита кода и независимой сборки прошивки заказчиком.

Поддержка устройств NAPI в OpenWRT​

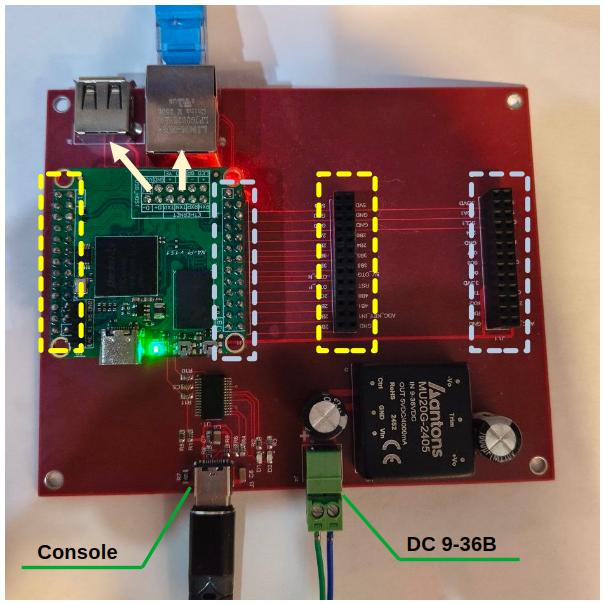

Мы рады сообщить, что наши NAPI (C, P и Slot) теперь экспериментально совместимы с OpenWRT — легковесной и гибкой операционной системой на базе Linux.

Загрузить образ в разделе скачать
Загрузить образ или собрать самостоятельно: https://github.com/lab240/napi-openwrt-build

Устройство от "ЛЕО ТЕЛЕКОМ" спроектировано на основе NAPI-C​

Нам очень приятно, когда появляются оконечные устройства на основе наших модулей.

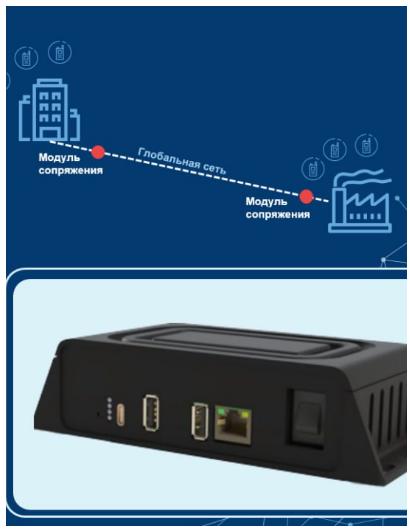

Компания "ЛЕО ТЕЛЕКОМ" разработала ROIP-шлюз для распределённой цифровой радиосети

Шлюз является одним из ключевых компонентов «ИНТРАНК-МС».

Если честно, устройство очень узкоспециализированное, но суть в том, что разработчик протестировал и внедрил нашу плату.

Подробнее про ROIP можно почитать статью на сайте "Ниеншанц-Автоматика"

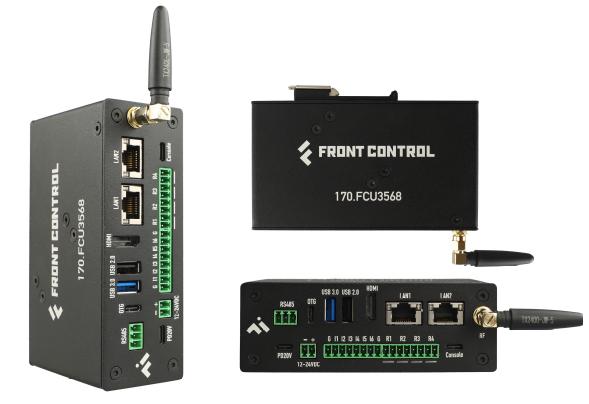

Представляем промышленный компьютер FCC3568​

Подробнее - на странице продукта

Представляем наш новейший одноплатный компьютер NAPI2 - компактное и мощное решение для индустриальных применений!

NAPI2 создан с учетом требований современных embedded-систем: все интерфейсы вынесены на переднюю панель, встроен RS485, два порта Ethernet 1 Гбит/с, а размер платы составляет всего 109.4×70.2 мм.

Система передачи данных Zigbee. Мы долго делали и наконец-то сделали​

Представляем новый программно-аппаратный комплекс FCU3308PZ - систему передачи данных с датчиков через Zigbee сеть.

Подробнее - на странице продукта

FCU3308PZ - это универсальная система сбора и передачи данных на базе индустриального компьютера FCU3308P с интегрированным модулем Zigbee. Система работает под управлением NapiLinux и предназначена для передачи данных с Modbus датчиков через беспроводную Zigbee сеть.

Этой осенью у нас много новинок​

FCU3308P​

Мы сделали Сборщик-Универсал FCU3308P на основе NAPI-C и "выжали" из NAPI-C все, что могли. В новом сборщике два Ethernet, встроенный датчик тока (на самом деле, может быть любой датчик с UART), RS485 интерфейс.

[Перейти](/docs/computers-industrial/FCU3308P/)

FCUCM4​

Мы сделали почти такой же Сборщик-универсал, но на популярном модуле Оrange CM4. Интерфейсы т еже + WiFi (опционально). Н

☝ Важно, что модуль можно выбирать от 1Гб до 8Гб памяти, как и объем EMMC !

[Перейти](/docs/computers-industrial/FCUCM4/)

Модуль связи в Сборщиках​

Отдельно отметим модуль связи формата mPCI-e, в котором есть USB, UART, I2C. Установлен в FCU3308P и FCUCM4

У нас уже работают LTE модем EP06 и разработанный нами ZigBee модуль.

Одноплатный компьютер (процессорный модуль) NAPI-C включён в Реестр российской радиоэлектронной продукции Минпромторга​

Команда NAPI с гордостью сообщает о включении процессорного модуля NAPI-C в официальный Реестр российской радиоэлектронной продукции, утверждённый Минпромторгом РФ.

Это значит, что изделие соответствует критериям Постановления № 719 и признаётся российским по происхождению.

💥 Вы проектируете банкоматы, контроллеры, системы сбора данных, зарядные станции - применение одноплатника NAPI-C сильно поможет попаданию Вашего изделия в реестр Минпромторга !
💥 Вы по прежнему можете взять на бесплатное тестирование модули NAPI.

Шаги, предпринятые для получения статуса российского изделия​

Наш отдел выполнил полный цикл разработки одноплатного компьютера (процессорного модуля:

• Проектирование схемы и дизайна печатной платы;

• Трассировка платы выполнена в строгом соответствии со стандартами завода АО «Резонит», где и изготавливается плата (без компонентов)

• Монтаж компонентов осуществляется прямо на нашей производственной площадке компанией ООО «ПК Коминтех».

Компоненты иностранные, одноплатник российский​

Хотя элементная база включает импортные электронные компоненты, продукт полностью отвечает требованиям локализации, поскольку:

• Все ключевые этапы — разработка, проектирование, сборка и тестирование модуля — проведены в России;

• Задействованы российские производственные ресурсы и инженерные кадры;

• Используются стандарты и технологии, соответствующие критериям Минпромторга.

Таким образом, совокупность факторов позволяет обоснованно считать изделие российским, что подтверждено его официальным включением в реестр.

Преимущества для заказчиков​

• Участие в государственных и корпоративных закупках с преференциями по Постановлению № 719;

• Возможность участия в национальных проектах и субсидируемых программах;

• Повышенное доверие к продукту и расширение рынков сбыта.

🔥Мы продолжаем вносить вклад в развитие отечественной микроэлектроники.

Как посмотреть, что мы в реестре?​

• Акт экспертизы (pdf)

• Выписка из реестра российской продукции (pdf);

• Можно воспользоваться ссылкой по QR коду из нашего знака, выданного нам ТПП.

• Можно посмотреть вкладку "Сведения о происхождении продукции" в описании наших товаров в каталоге ГИСП: процессорный модуль NAPI-С: https://gisp.gov.ru/goods/#/product/4139813

Благодарим компанию ОО "ПК Коминтех" за проделанную работу по внесению в реестр

Мы представляем новый ПАК - шлюз защищающий SNMP V2 - SNMP V3

Мы разработали шлюз на основе Сборщика-Компакт, который транслирует SNMP V2 - SNMP V3, скрывает "за собой" трафик с открытыми данными и пускает в сеть только защищённый SNMP V3, как показано на картинке.

Функционал реализован на основе стандартного модуля snmpd в режиме proxy + мы добавили Веб интерфейс для настройке шлюза.

Подробнее - на странице шлюза...
