Демокит2 "Модуль NAPI"

🔥 Заполните заявку на бесплатное тестирование на сайте Ниеншанц-Автоматика.
💥 База знаний и программное обеспечение

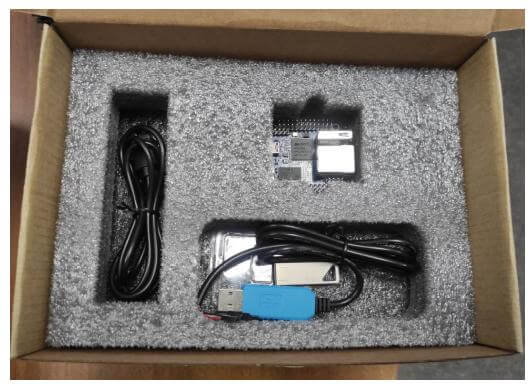

Демокит2 - это одноплатный мини-компьютер NAPI Classic + все необходимые инструменты для знакомства и работы с устройством. В комплекте есть преобразователь для доступа к устройству через консоль, кабель для прошивки.

demobox2

Состав​

  • NAPI C с ARMbian 1шт
  • MicroSD карта 32Гб c NapiLinux 1шт
  • USB флешка с готовыми образами Armbian и NapiLinux 1шт
  • Консоль USB-UART 1шт
  • Кабель USB-A - USB type-c 1шт

Начало работы​

  1. Подсоединить Ethernet кабель;

  2. Подсоединить кабель type-c к источнику питания 5в (подойдет зарядка для телефона от 1А)

  3. Убедиться, что светодиод "питание" горит зеленым;

  4. Загрузка NAPI пойдет автоматически;

  5. Если в сети есть DHCP сервер, то NAPI запросит и получит IP-настройки с сервера. Какие настройки получил модуль можно посмотреть на сервере (роутере). Далее можно зайти на сборщик по ssh (ssh root@ip). Пароль: napilinux.

☝️ Как найти выданный ip: статья
☝️ Как подключиться по консоли: статья

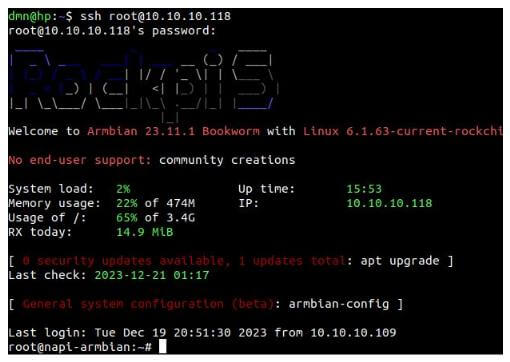

  1. Вы увидите приглашение системы ARMBian.

Поздравляем, можно начинать работать.

armbianconsole

Загрузка NapiLinux​

подсказка

NapiLinux наша сборка (прошивка) Linux c Веб-интерфейсом из исходных кодов. Мы предлагаем ознакомиться с возможностями NapiLinux и NapiConfig.

  1. Отщелкните держатель SD
  2. Вставьте SD
  3. Подключите питание (type-c)
  4. Система должна загрузиться с SD в NapiLinux

Если у вас нет SD с предустановленной NapiLinux

  1. Скачайте свежую версию прошивки (файл с прошивкой будет называться nnz-napi-image-dev-napi-rk3308b-s-XXXXXXX.rootfs.wic.xz) по ссылке: https://packages.nnz-ipc.net/napilinux/napilinux-napi-based-devs-rk3308bs/
  2. Запишите образ на SD-карту - инструкция

Как получить доступ к системе после загрузки NapiLinux: https://napilinux.ru/docs/access

Более подробно:

☝️ Как найти выданный ip: статья
☝️ Как выставить статический ip в NapiConfig: статья
☝️ Как подключиться по консоли: статья

NapiConfig​

  • Веб интерфейс доступен по IP из броузера: http://ip:8081
  • Апдейт системы: http://ip:8082

napiconfig

Скриншоты и краткое описание NapiConfig: https://napilinux.ru/napiConfig

Как прошить имидж в NAND​

Воспользуйтесь данной инструкцией

Так вы можете поставить чистую прошивку NapiLinux или Armbian

Как сделать бекап NAND​

Воспользуйтесь данной инструкцией

Ссылки и инструкции​

  1. NapiLinux - http://napilinux.ru
  2. Все о модуле Napi C: https://napiworld.ru/docs/napi-intro
  3. Сборка NapiLinux из исходников: https://napilinux.ru/docs/biuld-base
  4. Интерфейс NapiConfig: https://napilinux.ru/napiConfig
