Учебная плата Napi Sci

🔥 Хотите такую плату для учебных целей ? Напишите на napi@nnz.ru подробно для какого проекта или какого учебного процесса Вас нужна плата, мы рассмотрим ваш запрос.

🔥 Репозиторий с учебными скриптами: https://github.com/lab240/napi-scripts

🔥 Инструкция по запуску и тестированию платы

Napi SCI - простая модульная плата на основе одноплатника Napi-C и модулей для прототипирования и изучения Linux. Для работы с i2c датчиками, RTC-часами, SPI-модулями, реле, шлейфами сигнализации, GPIO.

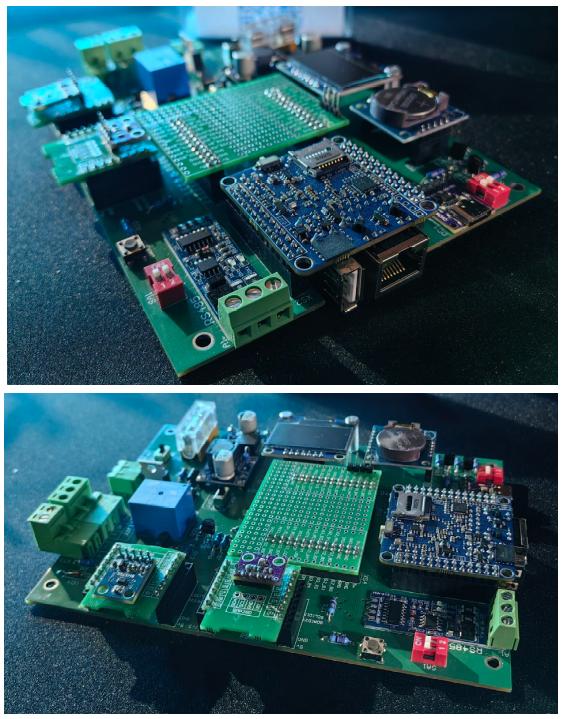

Учебная плата Napi Sci

Открытое GPIO и сменные модули позволяют разрабатывать и тестировать любые датчики и периферийные устройства до разработки печатной платы.

Модули платы​

  • Преобразователь UART-USB для подключения консоли;
  • Преобразователь UART-RS485 для подключения внешних датчиков;
  • RTC - часы реального времени с памятью;
  • Блок питания DC 9-36;
  • Дисплей SPI для отображения данных;
  • Слоты для i2c датчиков и набор датчиков;
  • Реле 10А;
  • Шлейф сигнализации;
  • Слот свободного проектирования на GPIO.

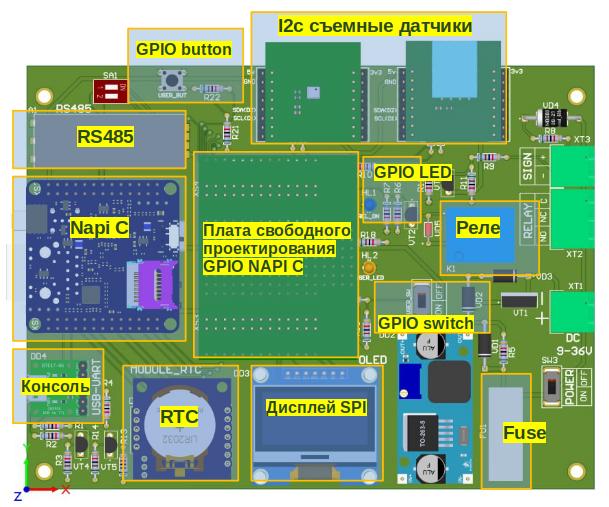

Схема платы Napi Sci с блоками

Сменные модули​

  • Сменные модули i2c (2 штуки) для любых устройств i2c (датчики, ADC, дисплеи)
  • Большой сменный модуль с полным дублированием GPIO Napi-C для прототипирования

Модули i2c формата Wemos D1 mini​

Мы сделали слот для i2c, совместимый с платами расширения Wemos D1 mini.

Чтобы датчик на заработал, необходимо подать "землю", "питание" (есть как 5В так и 3.3В) и соединить SCL (D1),SDA(D2) как показано на рисунке.

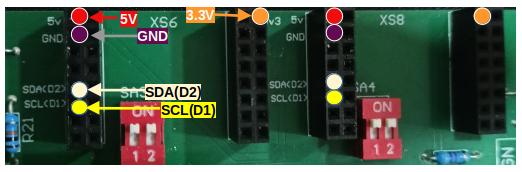

Слот i2c для датчиков

Готовые датчики формата Wemos​

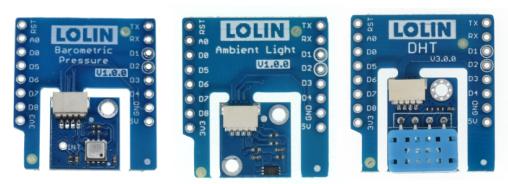

Готовые датчики Wemos

Датчик температуры и влажности SHT30​

Датчик можно купить в готовом виде на ОЗОН: https://ozon.ru/t/391X1jA

Датчик SHT30 температуры и влажности

Свои датчики​

Вы можете спроектировать любые датчики и устройства I2C.

Готовая "монтажка" формата Wemos D1 mini

Готовая плата для проектирования: https://ozon.ru/t/NPBB6X8

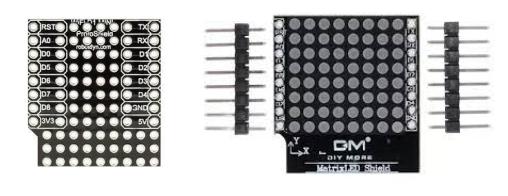

Монтажная плата Wemos D1 mini

Датчики на платках-модулях (датчик освещенности BH1750 и датчик давления и температуры BMP280)

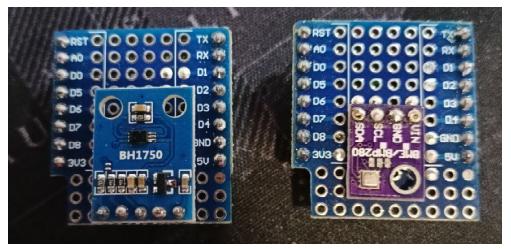

Датчики на платках-модулях

Можно использовать монтажку для Arduino, вырезав необходимый размер и припаяв колодки.

Пример платы на монтажке с датчиком давления BMP280

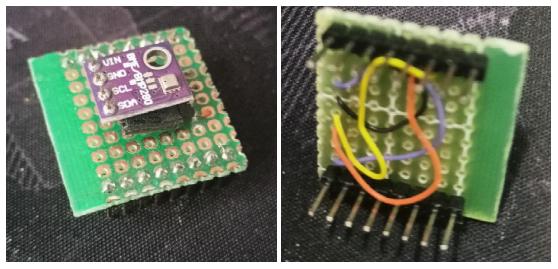

Датчик BMP280 на монтажке

подсказка

Хорошая задача для студентов и школьников - проектировать модули с различными датчиками и читать из в Linux с выводом на экран и в сеть.

Плата расширения на GPIO​

Мы дублируем полностью GPIO Napi C для создания различных плат расширения. Это будет полезно для использования свободных GPIO или для проектирования нестандартных устройств.

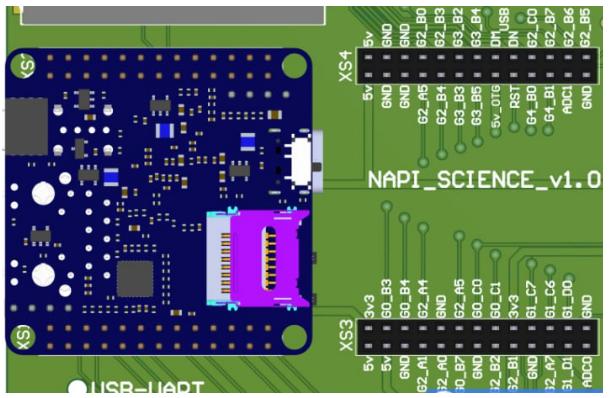

Плата расширения на GPIO

☝ Назначение GPIO можно посмотреть на странице документации к Napi-C.

Платы расширения свободного проектирования​

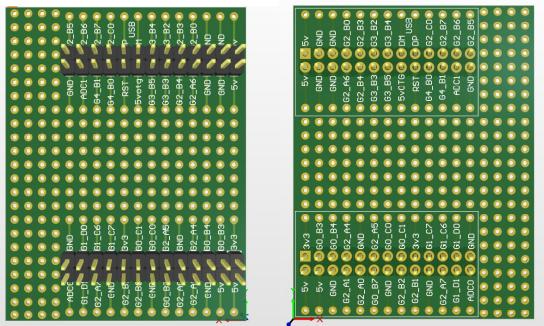

Плата расширения для свободного проектирования с шелкографией

Плата расширения с шелкографией

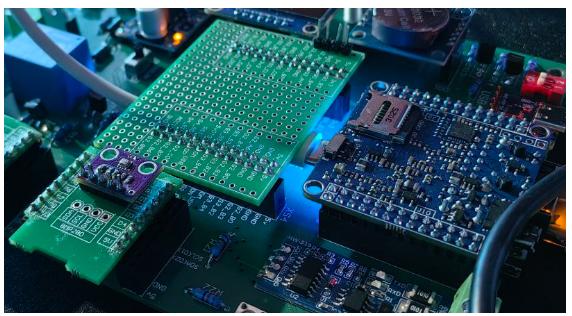

Плата расширения в сборе

Пример плат расширений​

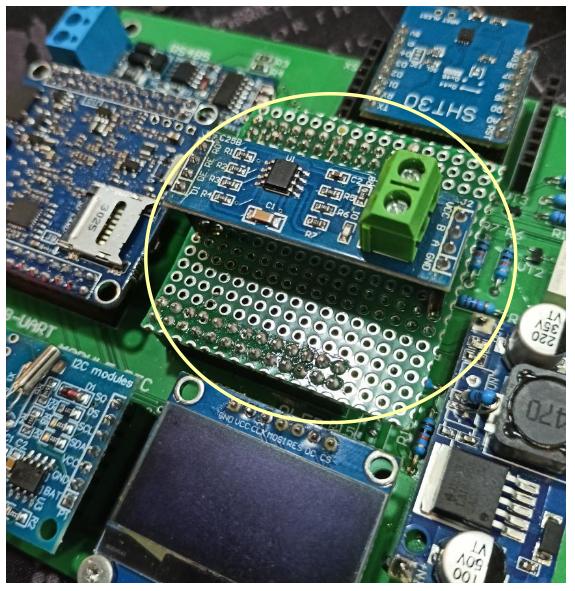

  • Плата с дополнительным RS485 (как видно, можно использовать простую монтажку с ножками-штырями) Плата �с дополнительным RS485

  • Плата с светодиодами и переключателем на монтажке

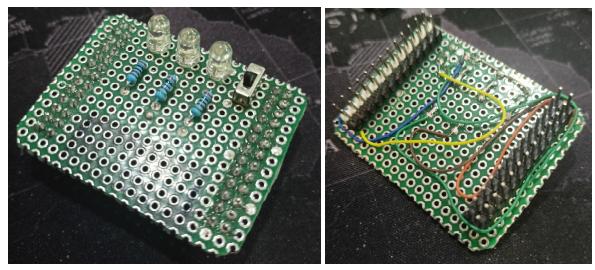

Плата со светодиодами и переключателем
