Супер компактный сборщик — первый взгляд

· 1 мин. чтения
dmn
dmn
maintainer

Мы разрабатываем супер компактный сборщик. В ряде случаев нам не нужны модули связи (достаточно Ethernet), но необходимо иметь максимально компактное устройство.

Например, это может быть логгер (самописец) для сбора данных с устройств, преобразователь данных (Modbus RTU — Modbus TCP, SNMP v2 — SNMP v3) и другой полезный функционал.

Для этого мы сделали супер компактное устройство со следующими параметрами:

  • процессорный модуль NAPI C;
  • Ethernet 100 Мбит/с;
  • USB-A;
  • изолированный RS485;
  • питание 9-36 В;
  • модуль RTC.

Ширина устройства — 25 мм (!)

Тип крепления — на DIN-рейку

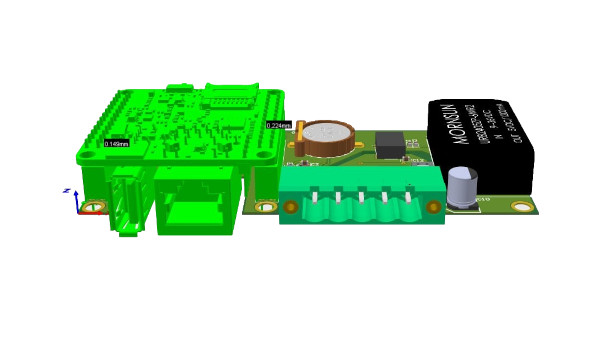

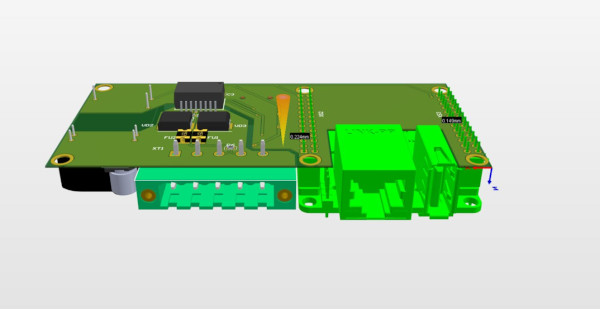

Рендеринг супер-компактного сборщика​

compact

compact

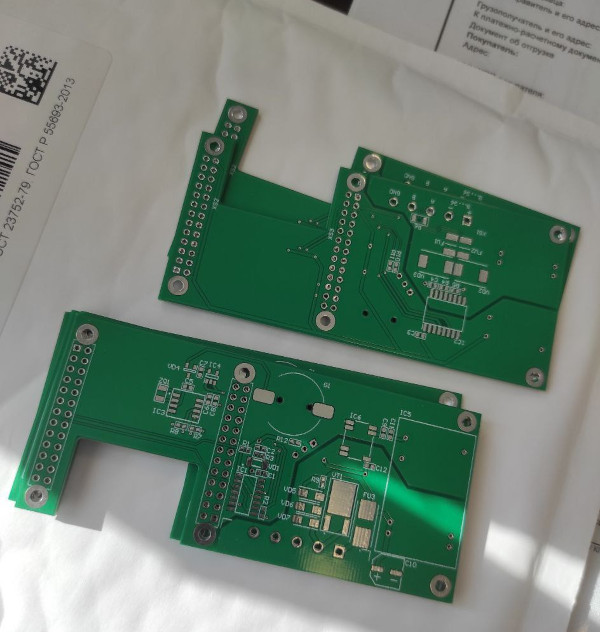

PCB​

Платки уже приехали

compact

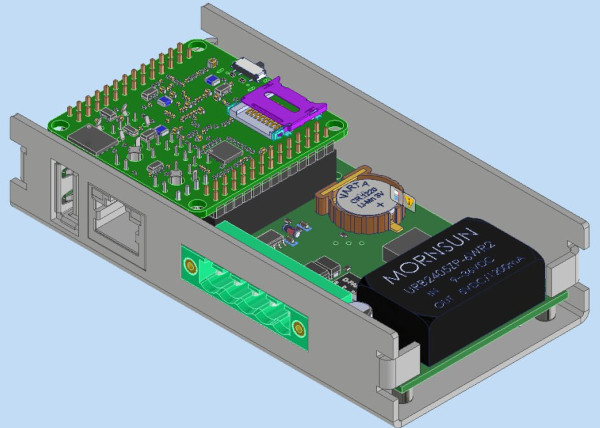

Рендеринг в корпусе​

Рендеринг в корпусе (без крышки)

compact

Тестирование​

Если вас интересует тестирование данного изделия (плат) или необходима дополнительная информация, свяжитесь с нами.

Руководитель группы разработок (Product owner)

Дмитрий Новиков

E-mail: dmn@nnz.ru Телеграм: @dmn240
