Сборщик-Универсал 2.0 (FCU 2.0). Первый взгляд.

· 1 мин. чтения
dmn
maintainer

Представляем первый взгляд на устройство на основе Napi Slot - Сборщик Универсал 2.0.

Мы уже делали Сборщик-Универсал на основе Napi Pins, но не все нам в нем нравилось: не хватало компактности, хотелось сделать надежное питание, не перегрузить плату слоями. Наконец-то у нас получилось.

Мы довольно долго разрабатывали этот концепт, именно потому, что хотели сделать добротное универсальное устройство.

Самое главное

  • Устройство на Napi Slot
  • Отдельная плата питания DC \ POE 802.3at, которую можно использовать в любом проекте
  • Плата управления светодиодами, резетом на MCU STM32
  • Слот PCI-E
  • Слот под SIM
  • Шлейф сигнализации
  • RTC
  • 2xRS485
  • консоль type-c без преобразователя
  • Компактный размер 8х11см

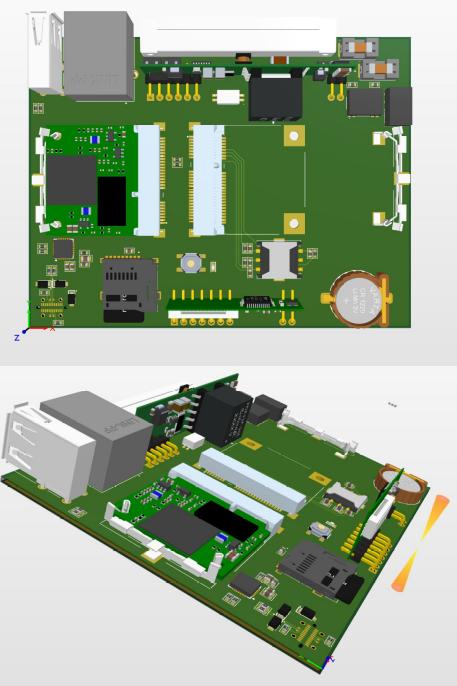

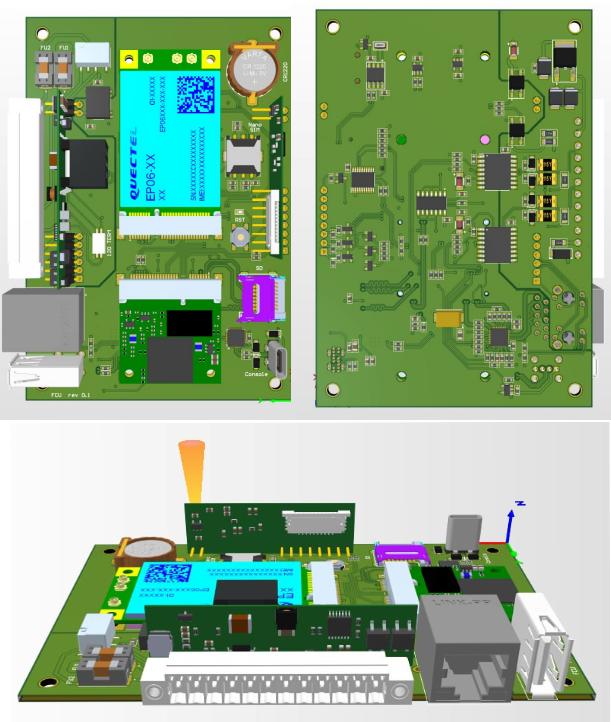

Рендеринги

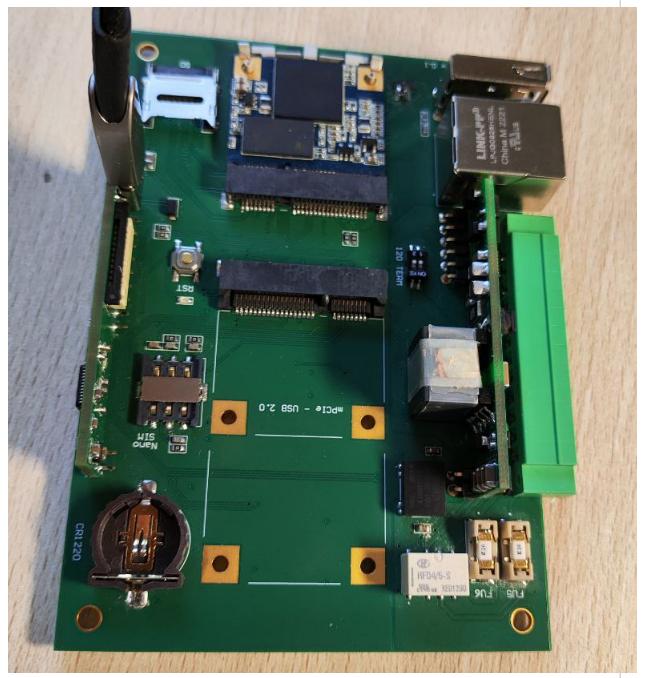

Плата живьем

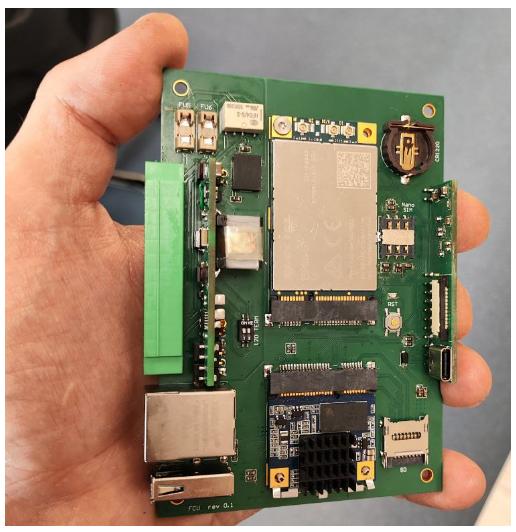

Плата живьем с LTE-модемом

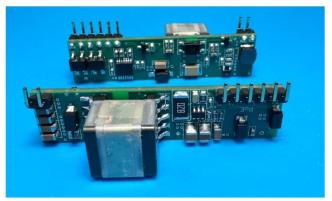

Плата питания

  • Вход 10-60в DC (постоянное напряжение) либо PoE 802.3at
  • Вход переключается DC-POE, DC в приоритете
  • Выход 5в 2-2.5А

🔥Наконец-то мы поддерживаем POE 802.3at с автоматическим определением источника

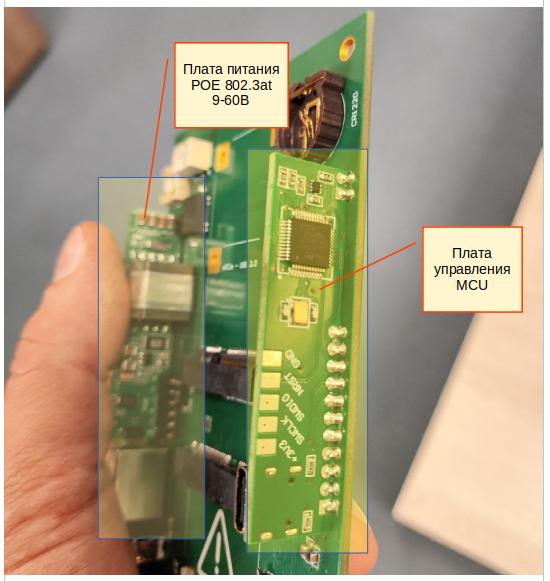

Плата питания и управления в устройстве
