Мониторинг трёхфазных потребителей
Платформа: FCC3308 (RK3308) · Датчик: ICP DAS PM-3133 · Протокол: Modbus RTU / RS-485
| FCC3308 | ICP DAS PM-3133 |
|---|---|
 |  |
| Промышленный компьютер на DIN-рейку | Датчик параметров трёхфазной сети |
Обзор
Решение для онлайн-мониторинга параметров трёхфазной электросети промышленных потребителей. Подходит для любого оборудования с трёхфазным питанием:
- Станки и обрабатывающие центры
- Насосы и компрессоры
- Вентиляция и HVAC
- Трансформаторные подстанции
- Серверные и ЦОД

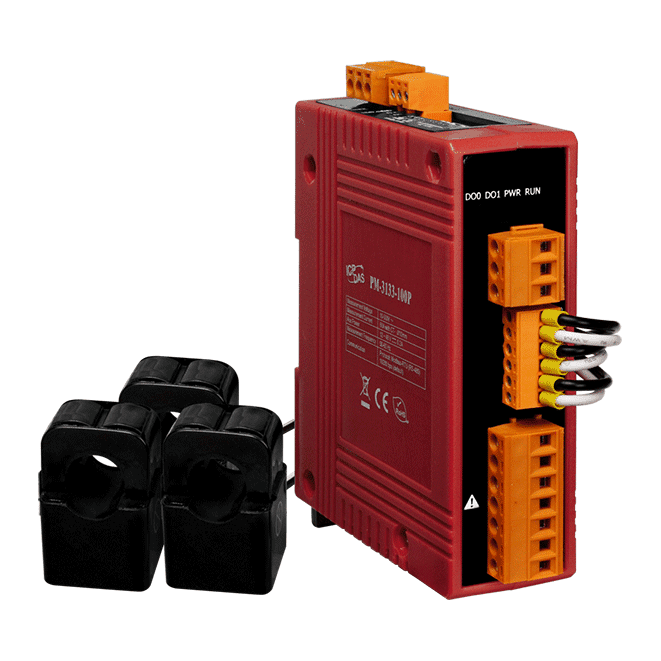

Датчик ICP DAS PM-3133 подключается через токовые клещи — без разрыва цепи. Данные собирает FCC3308: Telegraf → InfluxDB → Grafana, всё on-premise на одной плате.
Архитектура
Потребитель (400В / 3φ)
└── CT (токовые клещи)
└── PM-3133 (Modbus RTU / RS-485)
└── FCC3308
├── Telegraf
├── InfluxDB
└── Grafana
Снимаемые параметры
По каждой из трёх фаз (A / B / C):
| Параметр | Единица |
|---|---|
| Напряжение U (СКЗ) | В |
| Ток I (СКЗ) | А |
| Активная мощность P | кВт |
| Полная мощность S | кВА |
| Реактивная мощность Q | кВАр |
| Коэффициент мощности cosφ | — |
| Частота f | Гц |
Суммарные:
| Параметр | Единица |
|---|---|
| Активная / Реактивная / Полная энергия | кВт·ч / кВАр·ч / кВА·ч |
| ТКН (THD) по фазам | % |
| Небаланс токов | % |
| Сдвиг фаз | ° |

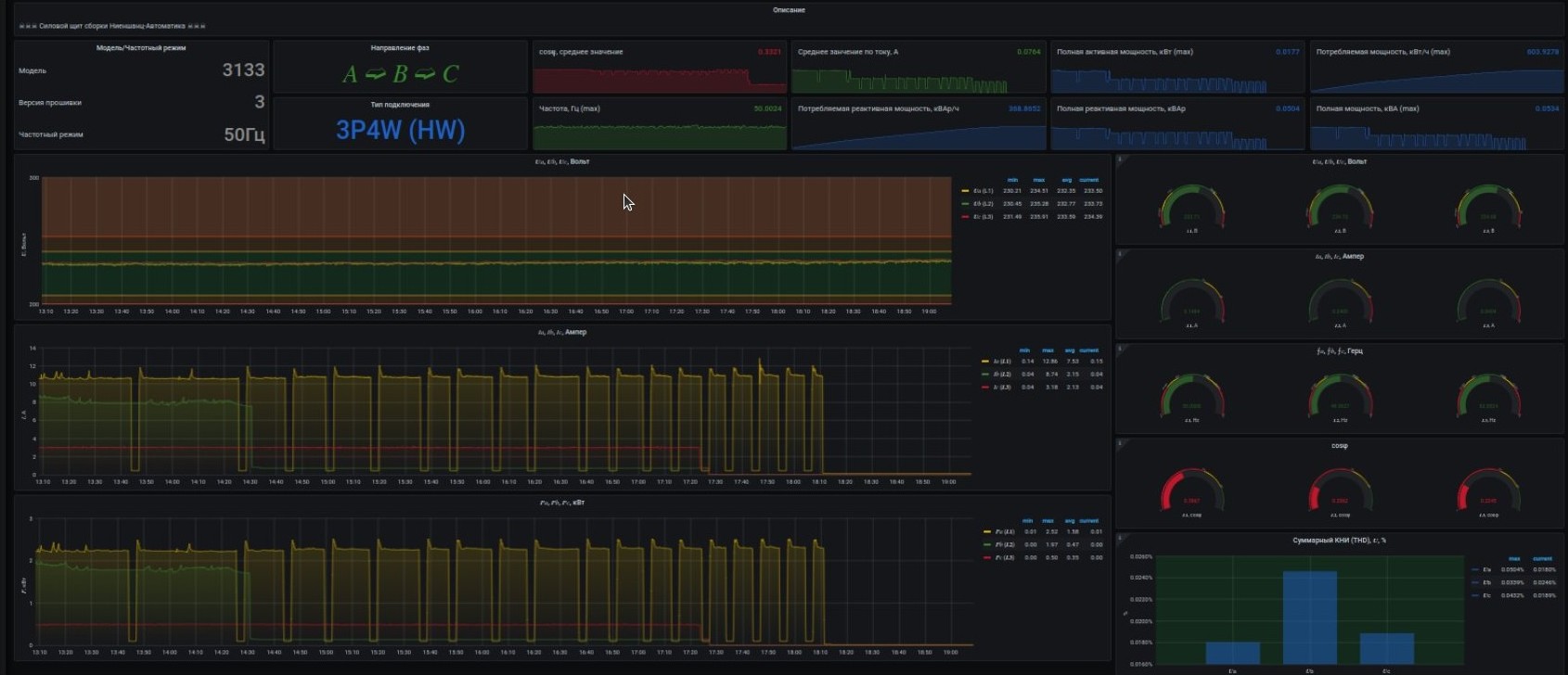

Панель Grafana
Сверху вниз: мгновенные значения (U, I, P, cosφ) → исторические тренды → gauges и гистограмма ТКН.

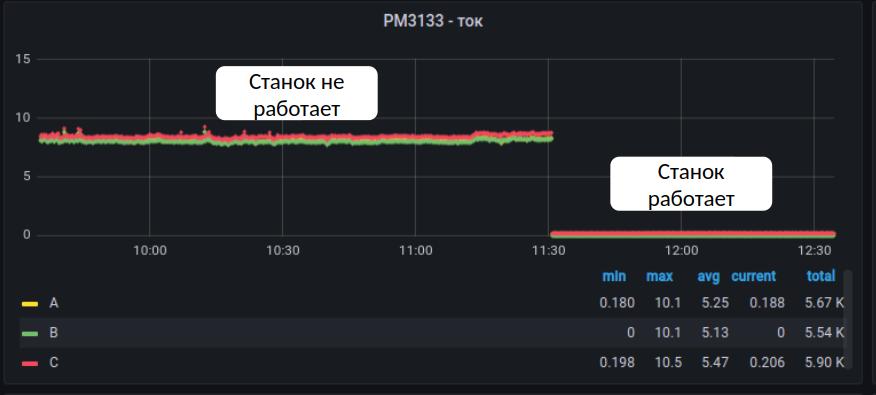

Детекция статуса потребителя по профилю тока
Три фазы одновременно падают до нуля — потребитель отключён. Используется для автоматического расчёта времени работы и простоя без дополнительных датчиков.

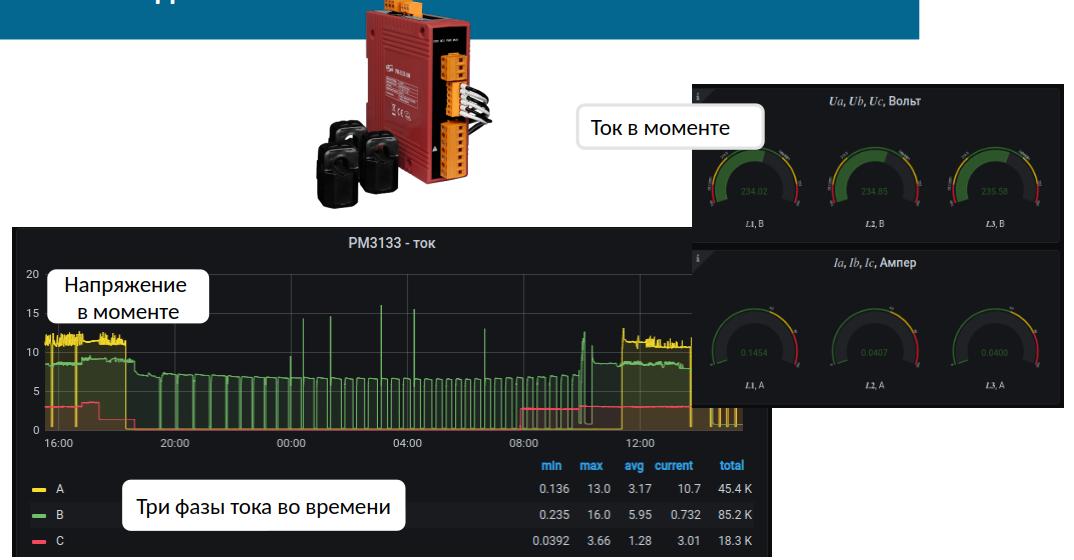

Мгновенные значения
Конфигурация Telegraf
Результаты
| Результат | |
|---|---|
| Онлайн-мониторинг U / I / P по трём фазам | ✅ |
| Детекция «работает / не работает» по профилю тока | ✅ |
| Технический учёт энергопотребления на потребитель | ✅ |
| Тревоги по порогам (перегрузка, cosφ, небаланс) | ✅ |
| Всё on-premise на FCC3308, облако опционально | ✅ |
