Поиск неисправности в стойке ЦОД: NAPI2 анализирует работу PDU

Задача: определить причину периодических пропусков данных при мониторинге управляемых PDU.

Решение: промышленный компьютер NAPI2 с NapiLinux использовался как автономный диагностический стенд непосредственно в сети оборудования.

Результат: удалось воспроизвести проблему, установить взаимосвязь между отказами двух устройств и локализовать причину --- дублирование MAC-адресов. После обновления прошивки оборудования стабильный сбор данных восстановился.

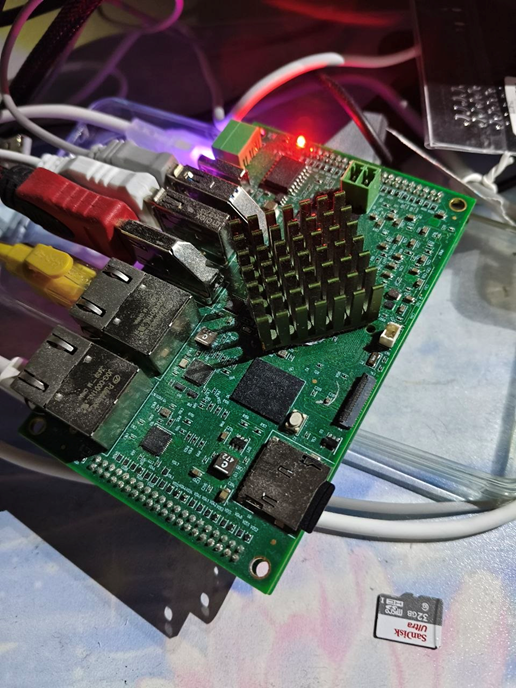

NAPI2 используется как локальный сборщик и диагностический стенд

Проблема​

Заказчик столкнулся с нестабильным сбором телеметрии с управляемых блоков распределения питания (PDU).

Оборудование было доступно по сети, его веб-интерфейс продолжал работать, SNMP-агент отвечал на запросы, однако часть измерений периодически пропадала.

Проблема осложнялась тем, что штатная система мониторинга с относительно большим интервалом опроса не показывала явной неисправности. Данные поступали, графики строились, а редкие таймауты сами по себе не позволяли определить причину.

Необходимо было получить объективную картину работы оборудования при длительном непрерывном опросе и понять, где возникает проблема: в сети, системе мониторинга или самих PDU.

Решение на базе NAPI2​

Для диагностики был развернут локальный стенд на базе промышленного одноплатного компьютера NAPI2 под управлением NapiLinux.

Вместо подготовки отдельного сервера или виртуальной машины NAPI2 был подключен непосредственно в сеть исследуемого оборудования.

На одном устройстве выполнялись сразу несколько задач:

  • непрерывный опрос PDU по SNMP;
  • сбор телеметрии с коротким интервалом;
  • хранение полученных данных;
  • визуализация результатов;
  • сравнение поведения нескольких устройств;
  • анализ пропусков и временной корреляции событий.

В NapiLinux необходимые компоненты уже входят в состав системы, поэтому отдельную инфраструктуру мониторинга для проведения испытаний разворачивать не потребовалось.

Настройка источников данных выполнялась через веб-интерфейс NapiConfig непосредственно с рабочего места инженера.

Воспроизводим проблему​

Чтобы сделать нестабильность заметной, интервал опроса был уменьшен до 10 секунд, после чего NAPI2 в течение нескольких суток непрерывно собирал данные сразу с нескольких PDU.

При анализе коротких временных интервалов обнаружилась картина, которая практически не была видна в штатном мониторинге.

В некоторых пятиминутных интервалах вместо примерно 30 ожидаемых измерений приходило всего несколько ответов.

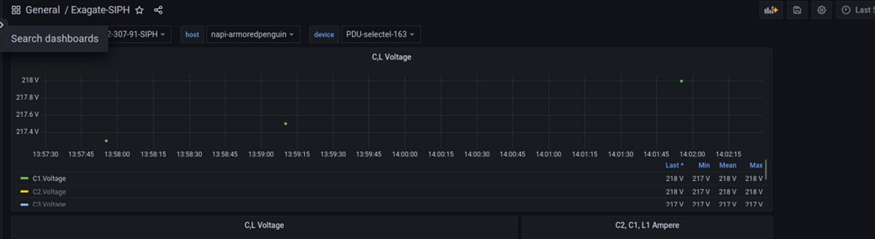

Пропуски SNMP-ответов на пятиминутном интервале

При этом устройство продолжало работать, его SNMP-агент периодически отвечал, uptime не сбрасывался, а веб-интерфейс оставался доступным.

То есть перед нами был не очевидный отказ устройства, а именно деградация обмена данными.

NAPI2 позволил увидеть связь между двумя устройствами​

Ключ к проблеме появился после того, как данные двух PDU были выведены рядом на одном временном диапазоне.

Выяснилась необычная закономерность:

Когда одно устройство начинало стабильно отвечать на запросы, второе практически одновременно начинало терять их.

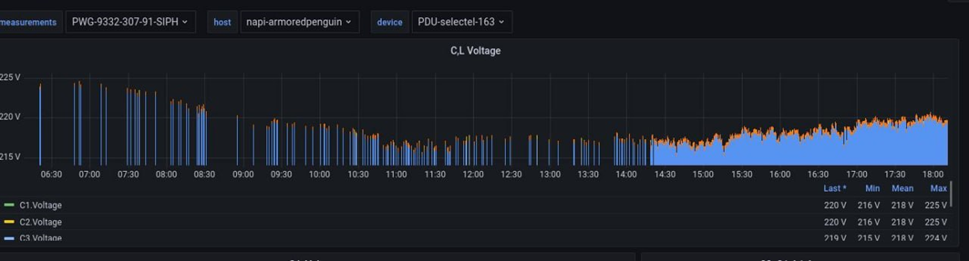

PDU-163: переход от пропусков к стабильному опросу

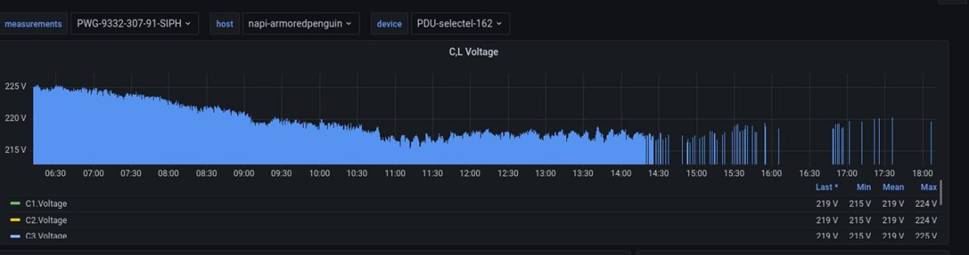

PDU-162: зеркальная картина --- после этого момента начинаются пропуски

Затем ситуация менялась в обратную сторону.

Такая корреляция практически не просматривалась в отдельных логах. В каждом из них были лишь периодические таймауты, которые сами по себе могли иметь множество причин.

Непрерывный сбор данных NAPI2 позволил превратить разрозненные события в единую временную картину.

После этого проблема уже могла быть передана производителю оборудования не как сообщение «иногда теряются данные», а как воспроизводимый технический дефект с зафиксированной зависимостью между двумя устройствами.

Причина найдена​

В результате дальнейшей диагностики была установлена причина нестабильной работы:

Несколько PDU имели одинаковые MAC-адреса.

Из-за конфликта устройств возникало нестабильное сетевое взаимодействие, которое внешне выглядело как деградация SNMP-агента.

Проблема была устранена обновлением прошивки оборудования.

После исправления MAC-адресов оба PDU стали одновременно и стабильно отвечать на запросы. Повторный длительный тест на NAPI2 подтвердил отсутствие прежних пропусков.

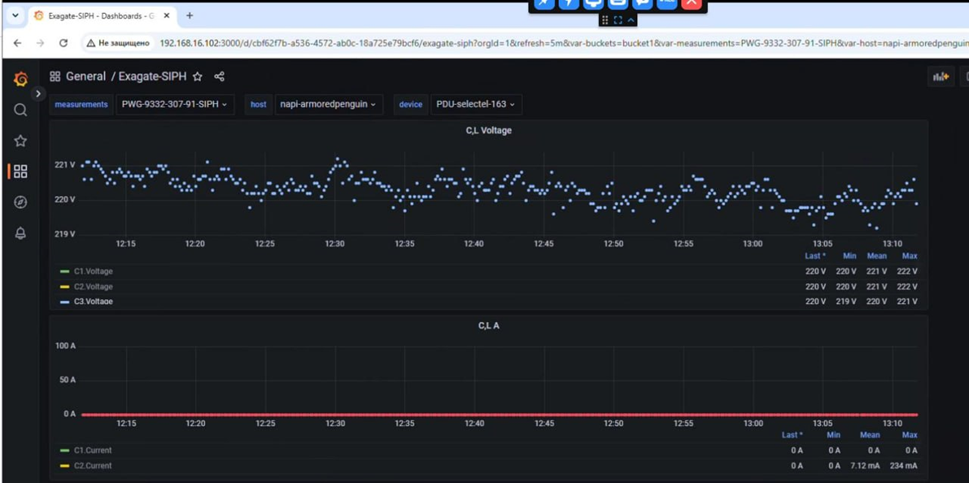

PDU-163 после исправления MAC-адресов

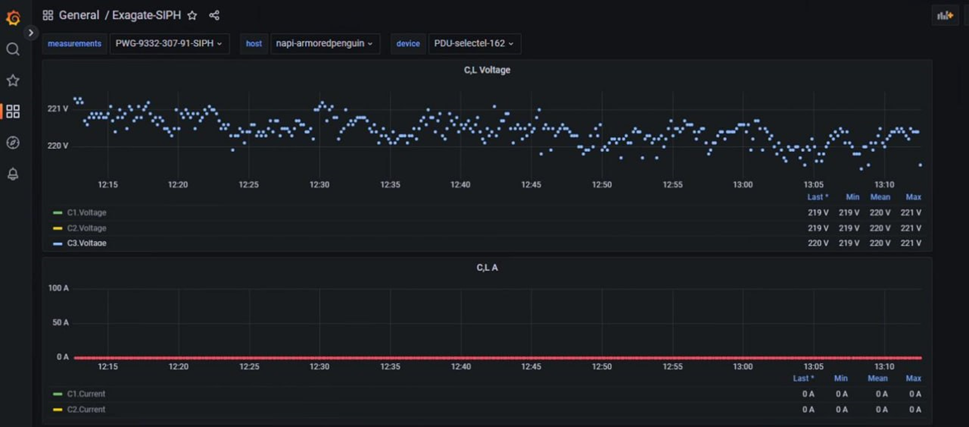

PDU-162 после исправления MAC-адресов

Что дал NAPI2 в этом проекте​

NAPI2 в данном случае использовался не просто как устройство мониторинга, а как компактный автономный диагностический инструмент.

Инженеру не потребовалось создавать отдельную серверную инфраструктуру, получать виртуальную машину или передавать данные во внешний сервис.

NAPI2 устанавливается непосредственно в технологическую сеть и выполняет весь цикл работы с данными локально:

оборудование → сбор данных → хранение → анализ → визуализация

При необходимости устройство можно временно установить на проблемном объекте, собрать статистику за несколько часов или дней, локализовать неисправность и затем перенести на другой объект.

Локальная работа внутри сети предприятия​

Весь диагностический контур работал непосредственно на NAPI2.

Данные с оборудования не передавались во внешние сервисы и не покидали локальную сеть предприятия.

Это позволяет применять такой подход на объектах, где использование облачных систем ограничено требованиями информационной безопасности или где технологическая сеть вообще не имеет доступа в Интернет.

Кроме того, NapiLinux уже содержит необходимый программный стек. Для начала работы не требуется устанавливать компоненты из внешних репозиториев.

Возможности стенда не ограничены SNMP​

В данном проекте оборудование опрашивалось по SNMP, однако тот же подход может применяться для других источников данных.

NAPI2 с NapiLinux может использоваться как локальный сборщик и диагностический узел для оборудования, передающего данные через SNMP, Modbus, MQTT и другие промышленные и сетевые интерфейсы.

Это позволяет использовать одно устройство как универсальный инструмент при пусконаладке, поиске нестабильных устройств, анализе технологической сети и организации локального мониторинга.

Результат​

В ходе проекта удалось:

  • обнаружить пропуски данных, которые практически не были видны штатными средствами мониторинга;
  • воспроизвести проблему в длительном тесте;
  • выявить корреляцию между работой двух PDU;
  • локализовать причину до конкретного сетевого дефекта --- одинаковых MAC-адресов;
  • проверить результат после исправления прошивки.

Практика показала, что промышленный компьютер NAPI2 с NapiLinux может выполнять роль не только контроллера или шлюза, но и автономного инструмента диагностики оборудования непосредственно на объекте.

Диагностируйте там, где возникает проблема​

Не всегда для поиска неисправности нужна большая система мониторинга.

Иногда эффективнее установить компактный промышленный компьютер непосредственно рядом с оборудованием, собрать данные с высокой детализацией и получить объективную картину происходящего.

NAPI2 + NapiLinux позволяет развернуть такой диагностический контур на одном устройстве --- без отдельного сервера, облака и сложной подготовки инфраструктуры.
