Токо-сборщик FrontControl-Cur

«Токо-сборщик» (FrontControl Current Collector) - бюджетная и практичная система сбора данных параметров однофазной сети (все в одном устройстве). Предназначена для сбора параметров потребителя (ток, напряжение, мощность, реактивная мощность и другие параметры).Применяется для анализа работы электро-установок (станки, печи, двигатели, вентиляторы), для своевременного технического обслуживания, минимизации времени простоя. Поддерживает хранение и анализ данных на устройстве и передачу данных через Ethernet\LoraWan сети. Производится в различных вариантах корпусирования (пластик, металл). Имеется Веб интерфейс для настройки сетей и система визуализации данных с датчика.

Важное свойство

Важное свойство нашей реализации - Токо-сборщик работает не только в режиме сбора и передачи информации, но может использоваться как автономное устройство. Токо-сборщик всегда собирает и хранит данные на устройстве. Доступны Веб-интерфейсы для анализа накопленных данных.

Токо-сборщик устойчив к потерям связи на любые периоды и может работать в режиме черного ящика !

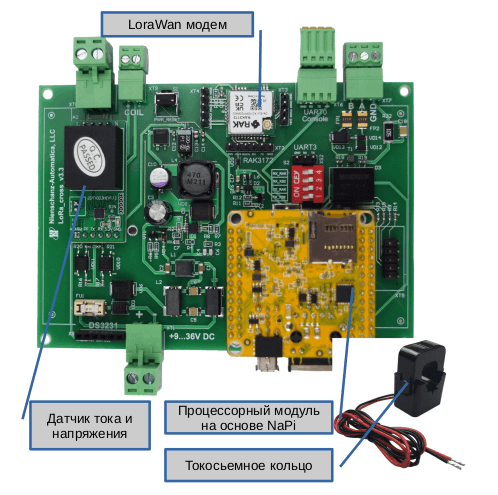

Схема и функциональные блоки​

Napi front control

Napi front control

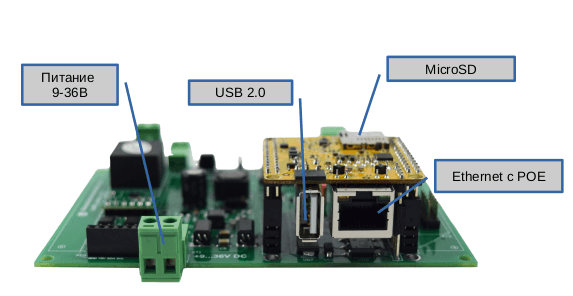

Питание платы производится через источник постоянного тока 9-36В или через POE Passive(пассивный режим).

Система может работать как с SD карты (удобно для тестирования и отладки), так и с внутренней памяти NAND (рекомендуется для постоянного применения).

Napi front control

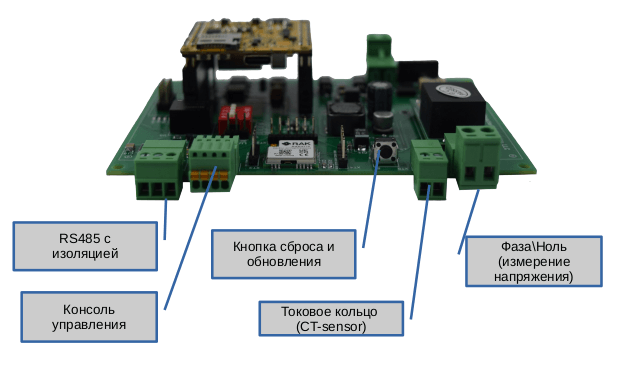

Изолированный порт RS485 может использоваться для подключения внешних датчиков (опрос по протоколу MODBUS RTU).

Быстрый старт​

Napi front control

💥 По умолчанию в Сборщик уже установлена прошивка на основе NapiLinux с модулем сбора данных с датчика тока и устройство готово к работе. Подключите токовое кольцо, фазу\ноль в соответствующие разъемы, подключите сетевой кабель (при наличии сети) и можно приступать к работе. Устройство по умолчанию сразу начинает "собирать" параметры тока в встроенную базу, доступ к которой можно получить через встроенный Веб-интерфейс.

💥 Питание устройства может осуществляться как с источника постоянного тока, так и через Passive POE.

💥 Скачать прошивку можно в Центре загрузок

IP адреса

При подключении к сети по интерфейсу Ethernet устройство пытается получить IP-адрес по протоколу DHCP. Если IP-адрес получен, то он будет в дальнейшем использоваться устройством. Если адрес получить не удалось то присваивается адрес 169.254.100.100.

Как получить доступ
  • Адрес NapiConfig (Веб-интерфейс): http://<ip>:8081
  • Адрес интерфейса апгрейда прошивки: http://<ip>:8080
  • Полный доступ к системе можно получить или через порт консоли с параметрами: 115200 8n1; или по ssh (стандартный порт 22)
  • Логин \ пароль по умолчанию root \ napilinux

☝️ Рекомендуем сменить пароль командой passwd

Хранение данных локально

Для пользовательских данных в NapiLinux доступно примерно 1Гб памяти для хранения локальной базы данных и других данных пользователя.

NapiConfig (Веб-интерфейс настройки и отображения)​

В NapiConfig вы сможете настроить сеть, настроить параметры Lora-сети, обнулить внутреннюю базу сбора данных, контролировать работу служб linux и свободное место в системе. И главное - увидеть графики с датчика тока и просматривать их в различных режимах.

Веб-интерфейс реализует следующий функционал

  • Настраивать сеть
  • Настраивать параметры LORA модема
  • Настраивать новые датчики в формате конфига сервиса Telegraf
  • Просматривать служебную информацию о работе системы и сервисов
  • Обновлять прошивку (Napi Linux) и сбрасывать устройство к заводским настройкам
  • ☝️ Просматривать локально графики с датчика тока и внешних датчиков (требуется дополнительная настройка)

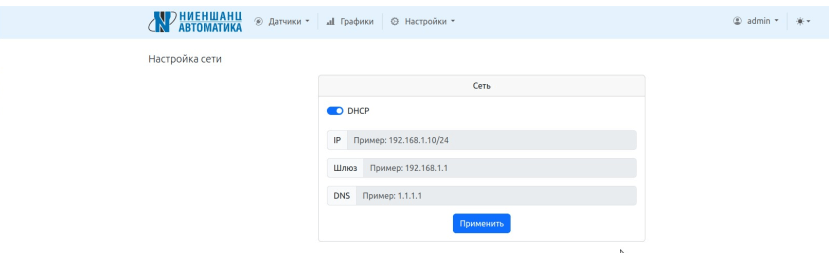

Настройка сети​

Napi front control

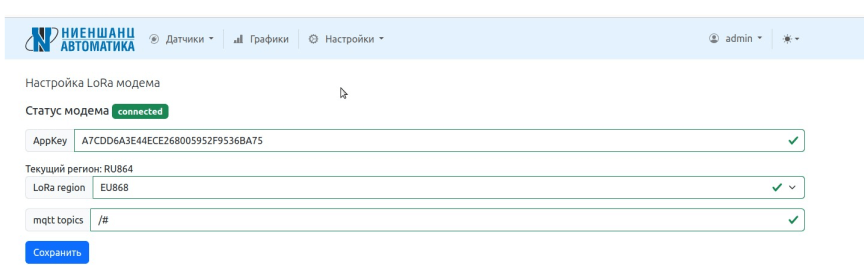

Настройка Lora​

Napi front control

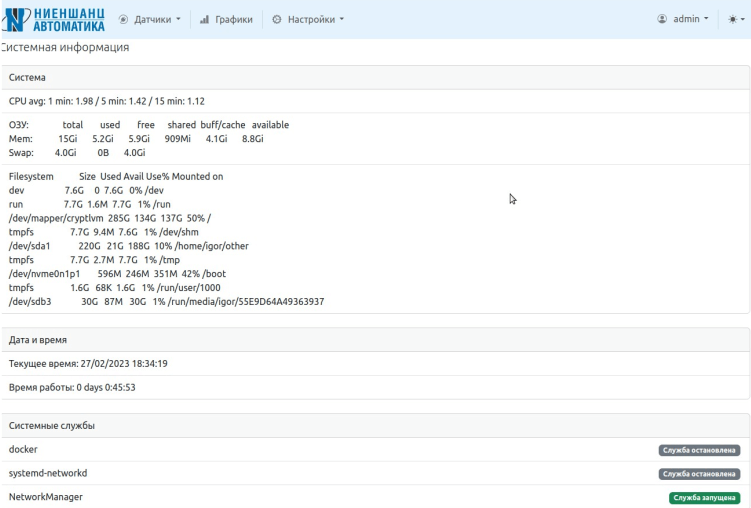

Мониторинг системы и сервисов​

Napi front control

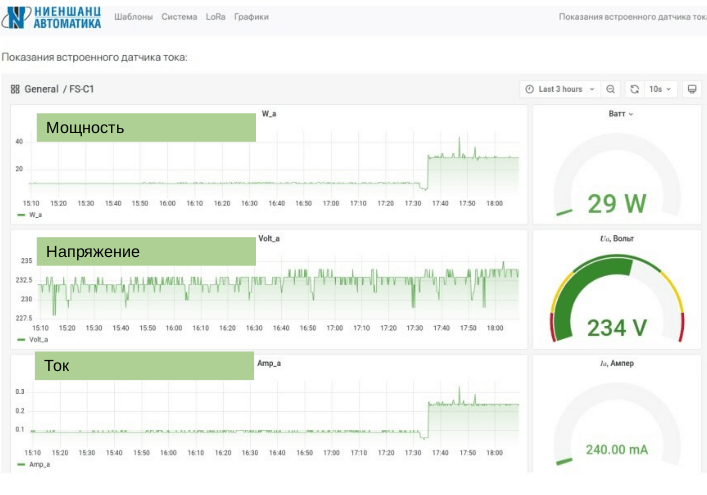

Графики со встроенного датчика (Grafana)​

Napi front control

Порты и периферийные устройства​

☝️ /dev/ttyS0 - консоль ввода\вывода Порт используется для отладки через TTL-USB устройство

Параметры порта
115200,8,n,1
(в старых прошивках возможен вариант 1500000,8,n,1 )

☝️ /dev/ttyS3 - порт 485 Порт используется для подключения дополнительных датчиков с интерфейсом RS485

Параметры порта задаются подключаемым датчиком

☝️ /dev/ttyS2 — LORA модем RAK3172.

Параметры порта
115200,8,n,1

☝️ /dev/ttyS1 — Датчик тока и напряжения

Параметры порта
9600,8,n,1

Работа с датчиком тока​

Датчик тока подключен к UART1 (/dev/ttyS1) и работает по протоколу modbus rtu.

АдресЗначение
0x49напряжение в Вольт*100 (целое число)
0x4Bмощность в Ваттах
0x4Aток в Амперах*100 (целое число)

Пример опроса датчика утилитой modpoll​

rock@napi:~$ sudo ./modpoll -m rtu -b 9600 -p none -t 4 -c 1 -a 1 -r 0x4A /dev/ttyS1
modpoll 3.10 - FieldTalk(tm) Modbus(R) Master Simulator Copyright (c) 2002-2021 proconX Pty Ltd Visit https://www.modbusdriver.com for Modbus libraries and
tools. Protocol configuration: Modbus RTU, FC3
Slave configuration...: address = 1, start reference = 74, count=1
Communication.........: /dev/ttyS1, 9600, 8, 1, none, t/o 1.00 s,poll rate 1000 ms
Data type.............: 16-bit register, output (holding) registertable
-- Polling slave... (Ctrl-C to stop)
[74]: 33 - - --- Ток 0.33А

Применение​

Модуль может применяться для анализа непрерывной и корректной работы устройств (станков, двигателей, холодильного оборудования), для технического учета электроэнергии, для мониторинга параметров электро сетей.

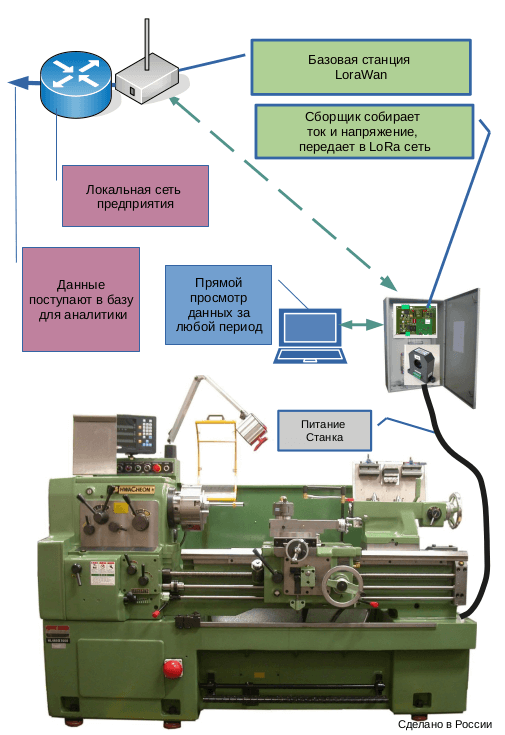

Типичное применение - анализ работы станков

  • контроль загрузки станка, контроль простоев
  • контроль непрерывной работы, соблюдение регламентных работ
  • контроль за персоналом, работающим за станком

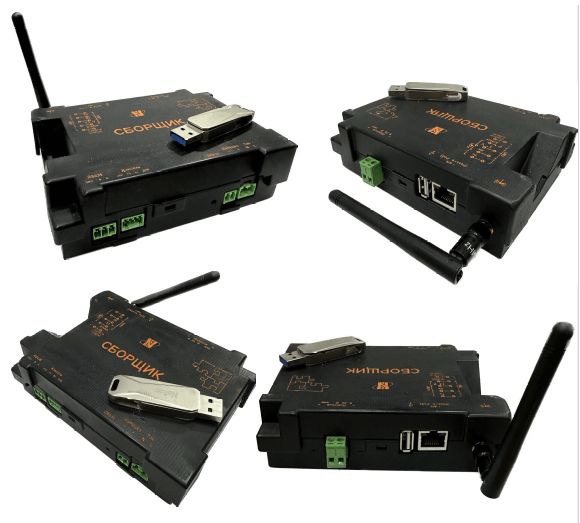

Napi front control
