FCU3308PZ. Система передачи данных Modbus - Zigbee

Система сбора данных на основе FCU3308P под управлением NapiLinux с модулем передачи данных Zigbee и программным обеспечением для передачи данных.

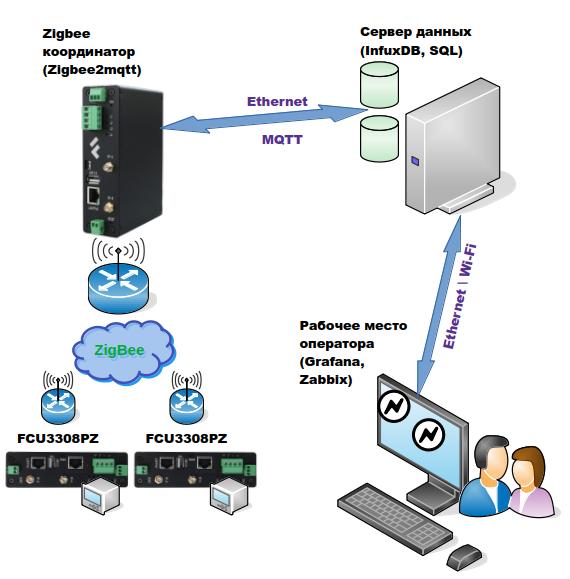

Структурная схема системы сбора данных FCU3308PZ

Применяется для передачи данных через ZigBee сеть на координатор. Все программное обеспечение открыто и может быть дополнено.

Возможности​

Система представляет собой Сборщик-Универсал с встроенным модулем Zigbee и программным обеспечением трансляции ModBus датчиков через Zigbee сеть на координатор.

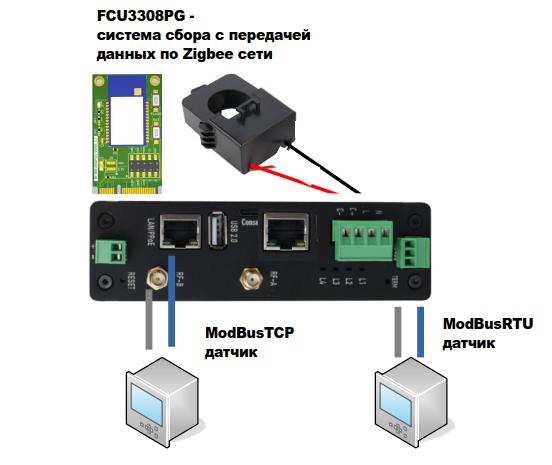

Система сбора данных FCU3308PG - общий вид

Данные встроенного датчика

  • Ток (0-100А) через токовое кольцо
  • Мощность
  • Напряжение
  • Частота
  • Энергия (счетчик)

Любые данные с внешних датчиков (ModBus RTU, Modbus TCP)

Важное свойство

Важное свойство нашей реализации - мы можем передавать любые данные с датчиков через встроенные модули Zigbee.

Схема работы системы​

  • Источником данных служит FCU3308PZ - индустриальный компьютер на платформе FCU3308P (может также FCUCM4) с встроенным датчиком Zigbee с NapiLinux и прошивкой PTVO;

  • Специализированное открытое ПО на FCU3308PZ (пакет modlink) собирает данные с датчиков и транслирует в встроенный Zigbee передатчик;

  • Все передатчики подключаются к единой Zigbee сети и "доносят" данные до координатора;

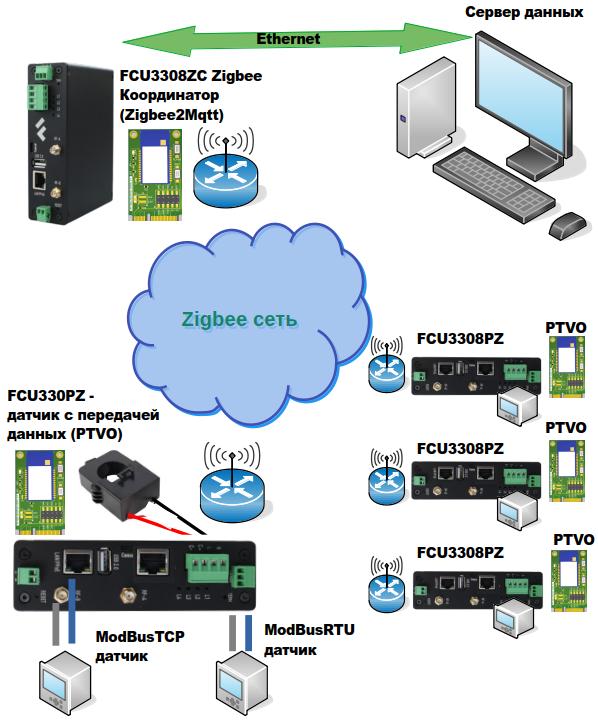

Схема взаимодействия компонентов системы FCU3308PZ

  • Координатор FCU3308ZC на платформе FCU3308P (может быть также реализован на FCUCM4) преобразует Zigbee данные в MQTT каналы на встроенном MQTT-брокере;

  • Сервер по локальной сети считывает MQTT каналы и "складывает" в базу данных.

В качестве мини-сервера может быть использован FCUCM4

  • Оператор работает с программами визуализации и анализа данных

Иллюстрации​

Датчики в интерфейсе Zigbee2Mqtt​

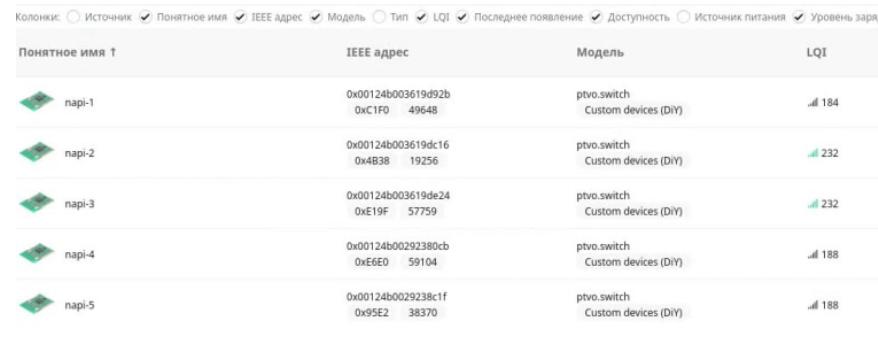

Интерфейс Zigbee2Mqtt с отоб�ражением подключенных датчиков

Данные сигналов с датчиков​

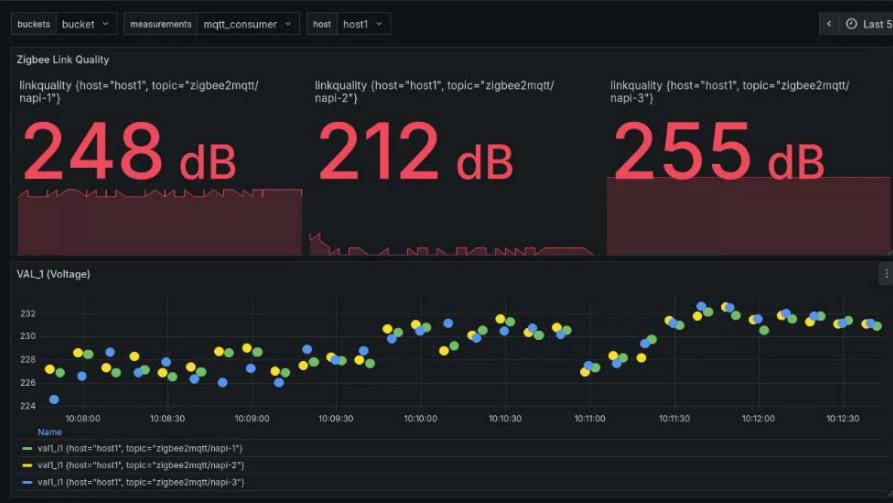

Качество сигнала и параметры Zigbee устройств

Фактические данные с датчика тока​

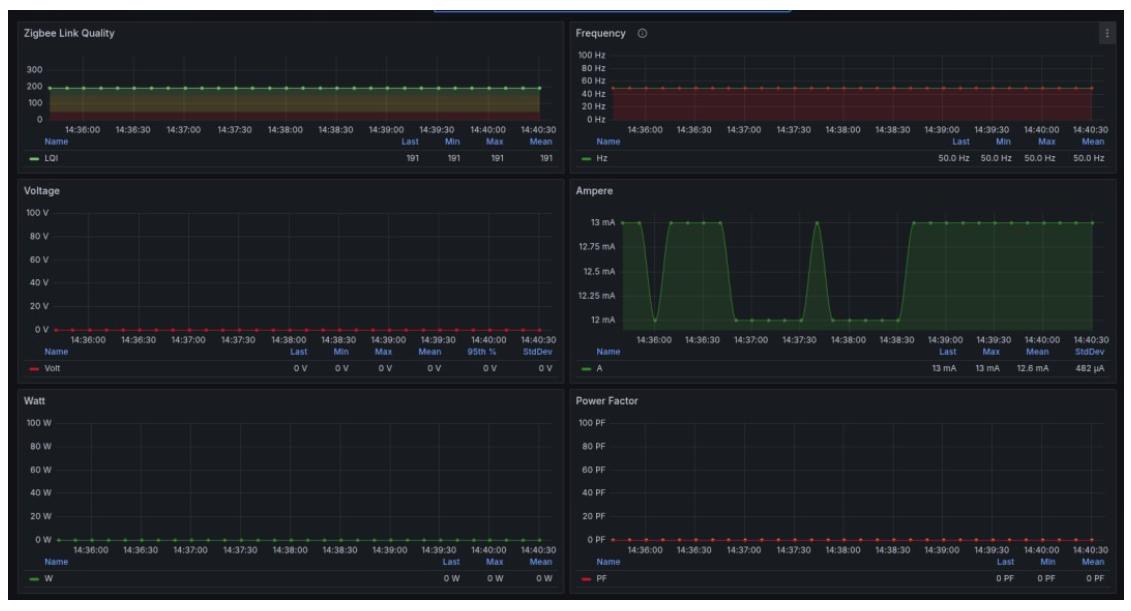

Данные с датчика тока в реальном времени

Программная поддержка​

У нас готовы все конфигурации для датчика тока однофазной сети. Мы построили ZigBee сеть из таких датчиков для мониторинга работы станков. Датчик может быть как встроенный в FCU3308P, так и внешний.

  • Для датчика: NapiLinux + NapiConfig c mbusd + modlink
  • Для координатора: Armbian + Zigbee2mqtt + mosquitto
  • Для сервера: докер в составе которого: telegraf + grafana + influxdb.

Для внешних (пользовательских) датчиков мы готовы построить конфигурационные файлы для корректной трансляции Modbus - Zigbee и настроить трансляцию данных в любую базу данных, а также даш-борды в системе Grafana.

Заказать​

Для предварительного расчета и консультаций пишите на email: napi@nnz.ru или любым способом в разделе "Контакты"
