FCU3308PG. Сбор данных в сетях переменного тока

Система сбора данных на основе FCU3308P под управлением NapiLinux с интерфейсом NapiConfig2.

Для простоты мы ее также называем "Токосборщик".

Система сбора данных FCU3308PG - общий вид

Применяется для анализа работы электро-установок (станки, печи, двигатели, вентиляторы), для своевременного технического обслуживания, минимизации времени простоя. Поддерживает хранение и анализ данных на устройстве и передачу данных через Ethernet\LoraWan\Zigbee\WiFi сети.

Возможности​

Система представляет собой Сборщик-Универсал с однофазным датчиком переменного тока и предустановленным ПО для сбора и просмотра параметров

  • Ток
  • Мощность
  • Напряжение
  • Частота
  • Энергия (счетчик)
Важное свойство

Важное свойство нашей реализации - Токо-сборщик работает не только в режиме сбора и передачи информации, но может использоваться как автономное устройство. Токо-сборщик всегда собирает и хранит данные на устройстве. Доступны Веб-интерфейсы для анализа накопленных данных.

Токо-сборщик устойчив к потерям связи на любые периоды и может работать в режиме черного ящика !

Напряжение​

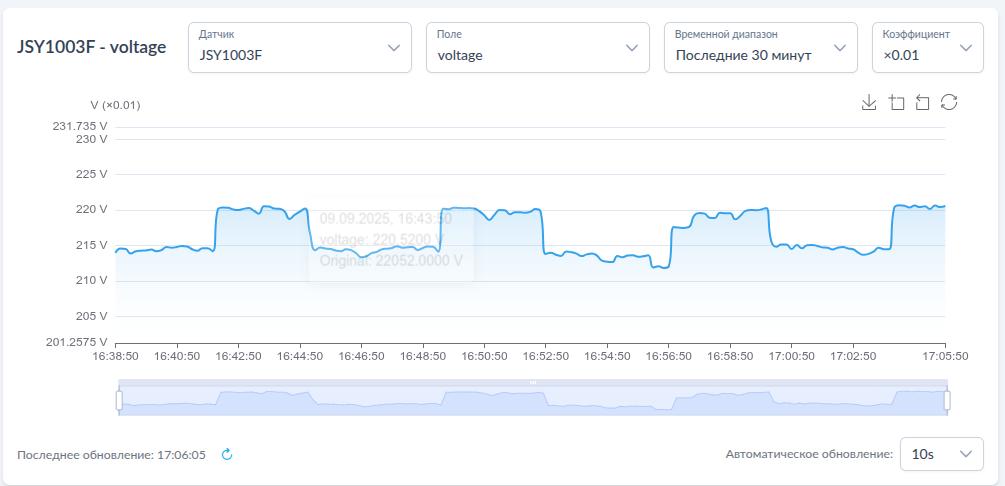

Интерфейс измерения напряжения в NapiConfig2

Ток​

Интерфейс измерения тока в NapiConfig2

Выбирайте коэффициент для корректного отображения!

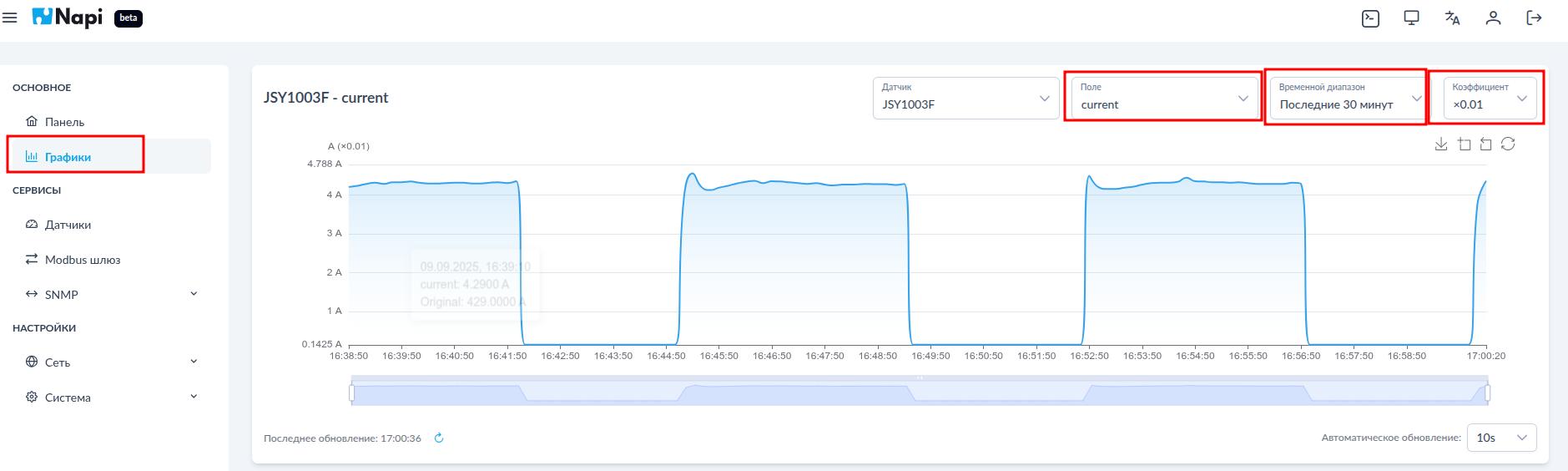

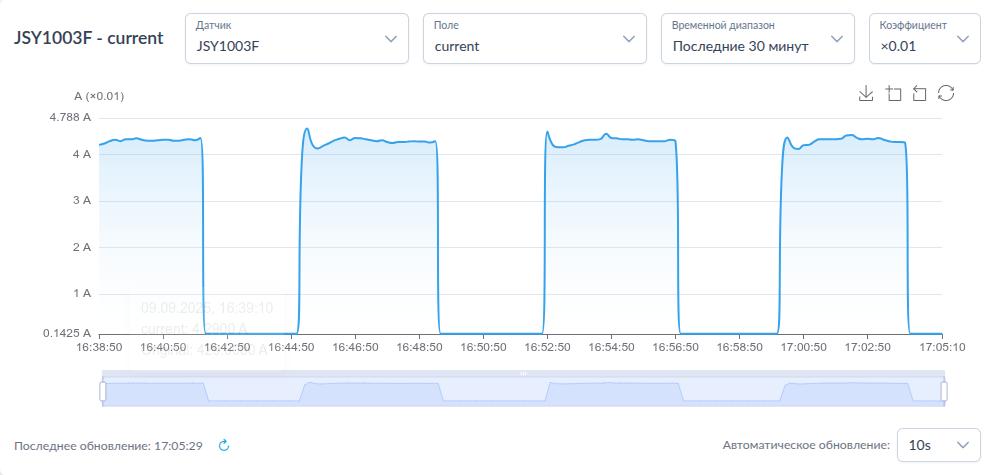

График измерения тока с настройкой коэффициента

Мощность​

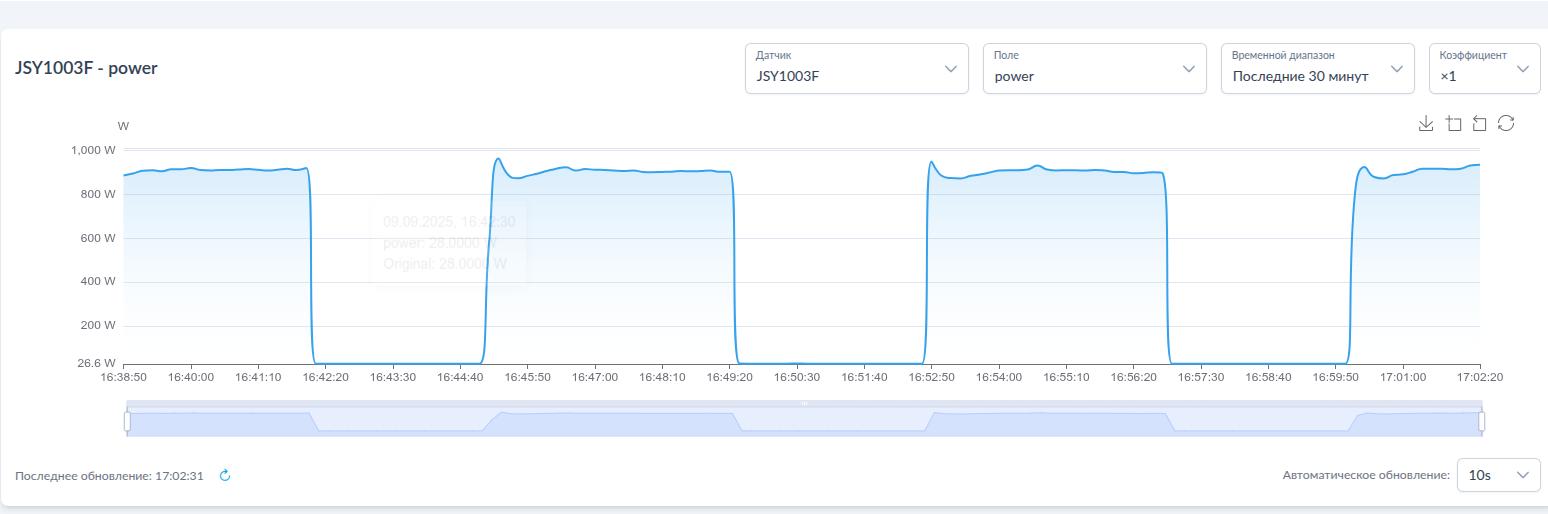

Интерфейс измерения мощности в NapiConfig2

Счетчик энергии​

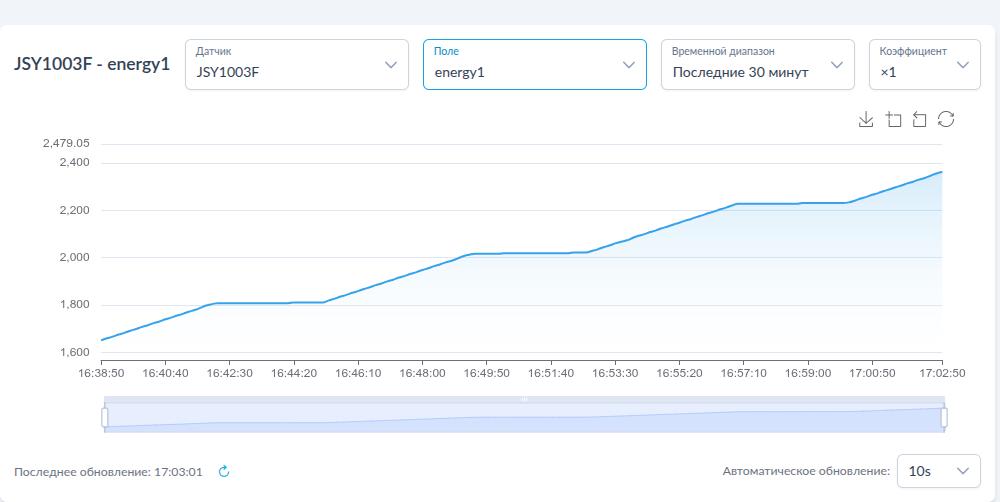

Интерфейс счетчика энергии в NapiConfig2

Настройка NapiConfig2​

Если у вас доступен NapiLinux c NapiConfig2, то конфигурационный файл для датчика тока доступен через ONLINE репозиторий (каталог).

Добавление датчика через Online каталог​

Нажмите в меню "датчик" кнопку Репозиторий

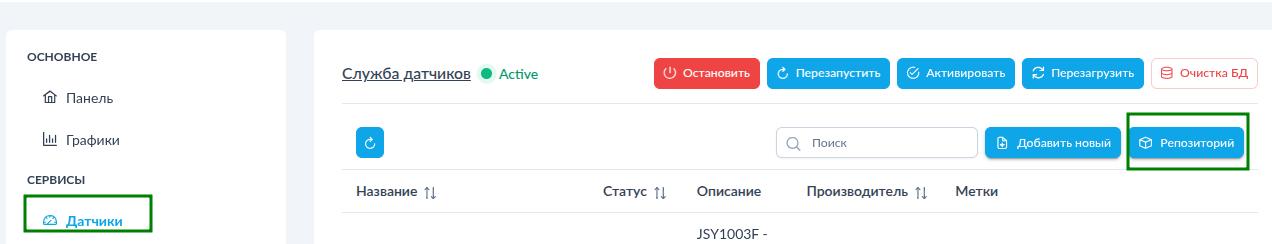

Доступ к репозиторию датчиков в NapiConfig2

Выберите датчик JSY Modbus RTU (зеленый)

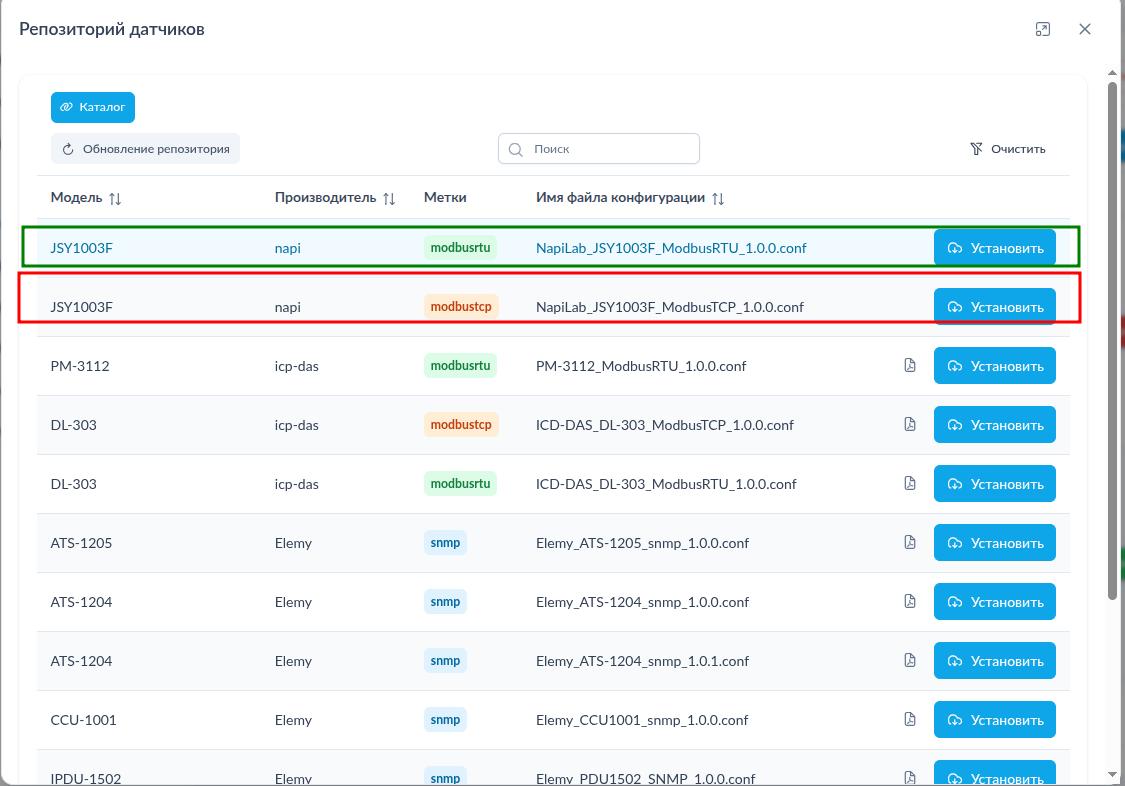

Выбор датчика JSY Modbus RTU из онлайн каталога

Вы можете выбрать и Modbus TCP, но тогда необходимо настроить и запустить службу mbusd. Также вы можете сразу установить оба датчика, но активирован должен быть один. По сути, это один и тот же датчик, только доступ осуществляется по разным протоколам.

Протестируйте датчик и убедитесь, что вывод теста содержит данные (как на рисунке)

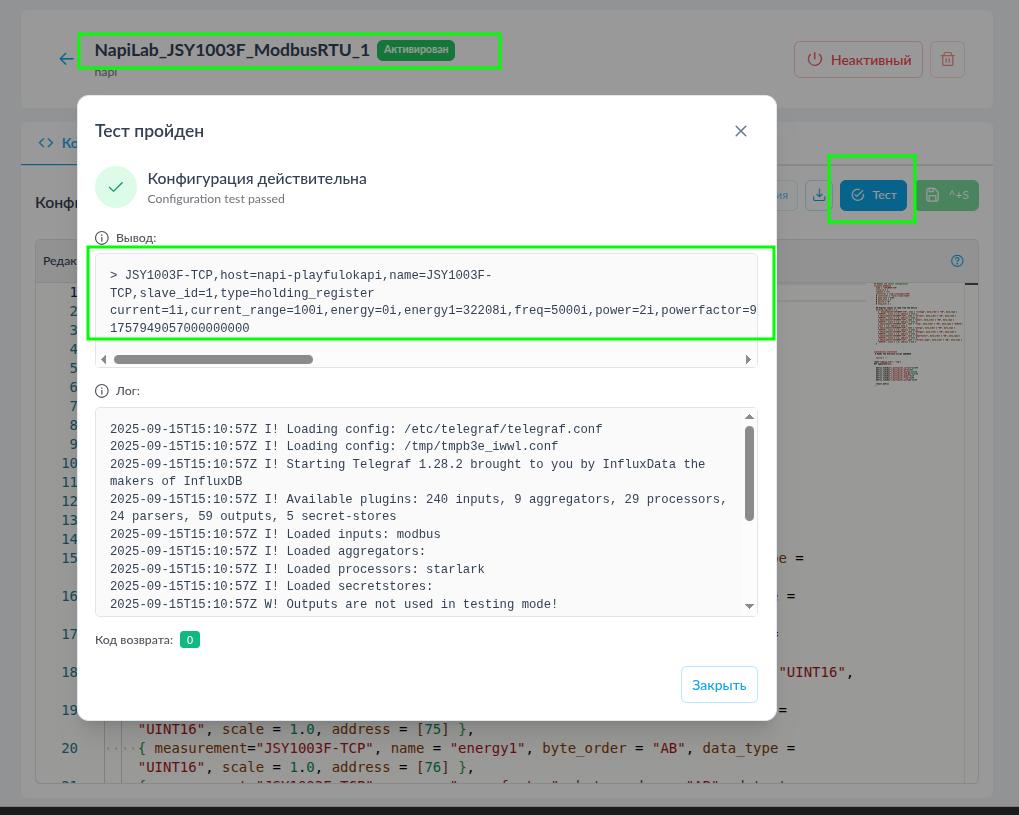

Результат тестирования датчика JSY через TCP

Запустите службу

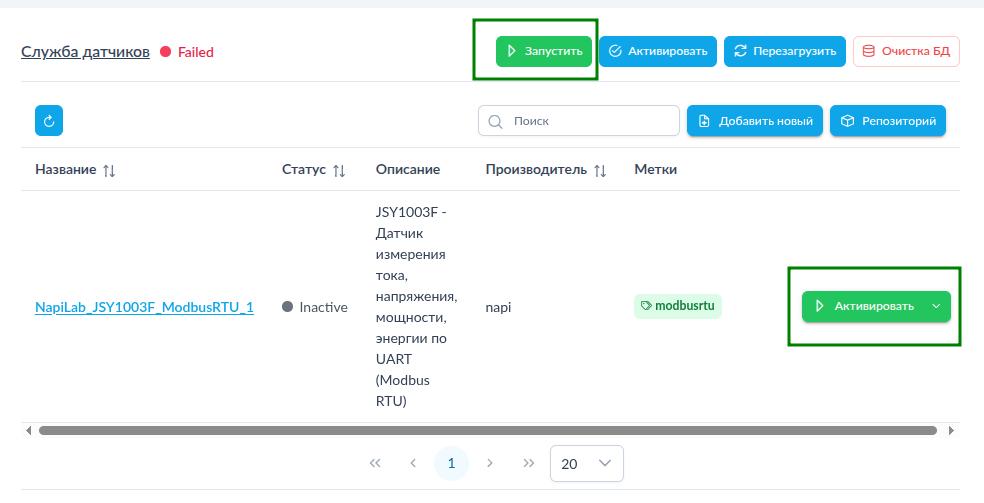

Запуск службы сбора данных с датчиков

Добавить датчик вручную​

Вы можете как добавить встроенный датчик тока, так и любой датчик, подключенный по внешнему RS485 или Modbus TCP \ SNMP \ MQTT.

Конфиги датчика: https://github.com/lab240/telegraf-grafana-configs/tree/main/conf-telegraf/JSY

Нажмите кнопку "Добавить новый"

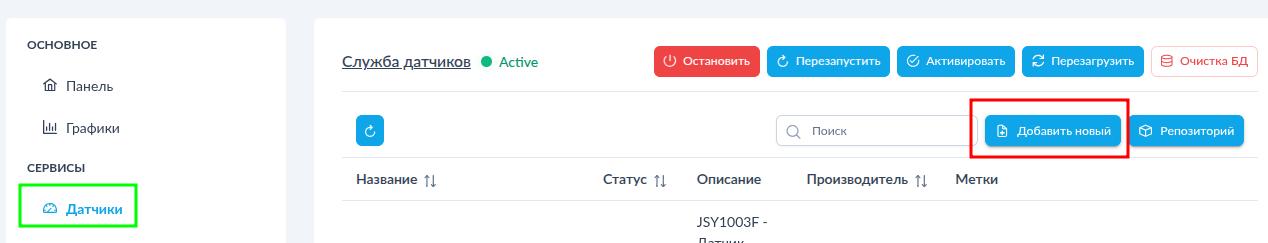

Добавление нового датчика вручную в NapiConfig2

Внесите мета-данные и конфигурационный файл Telegraf, не забудьте нажать кнопку "Сохранить"

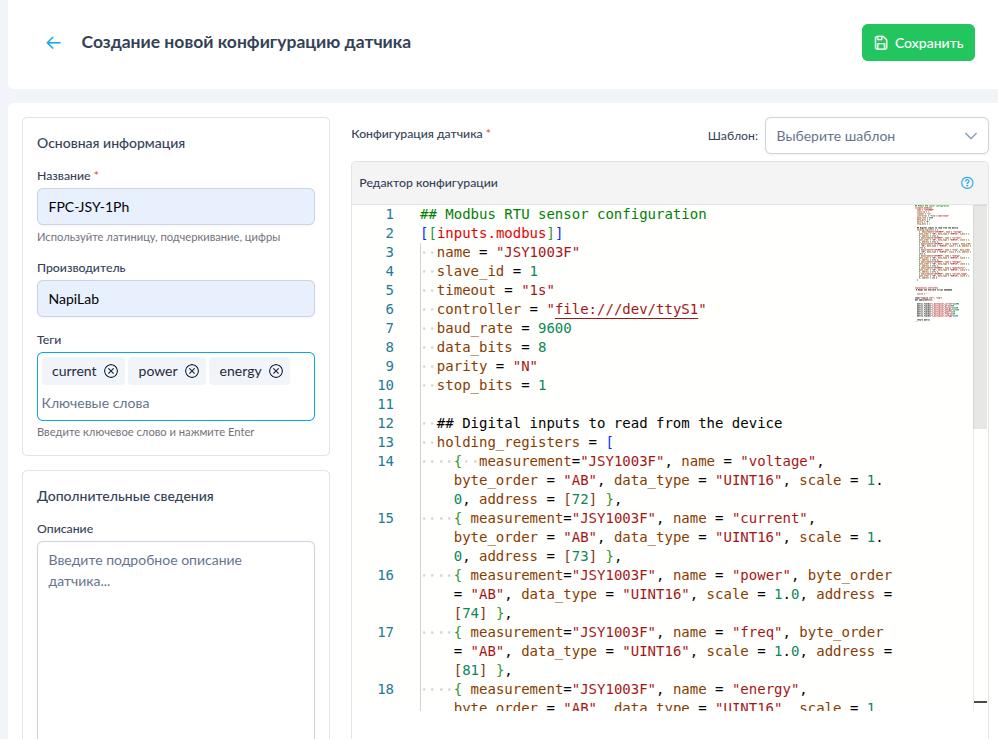

Интерфейс ручного добавления датчика тока с мета-данными

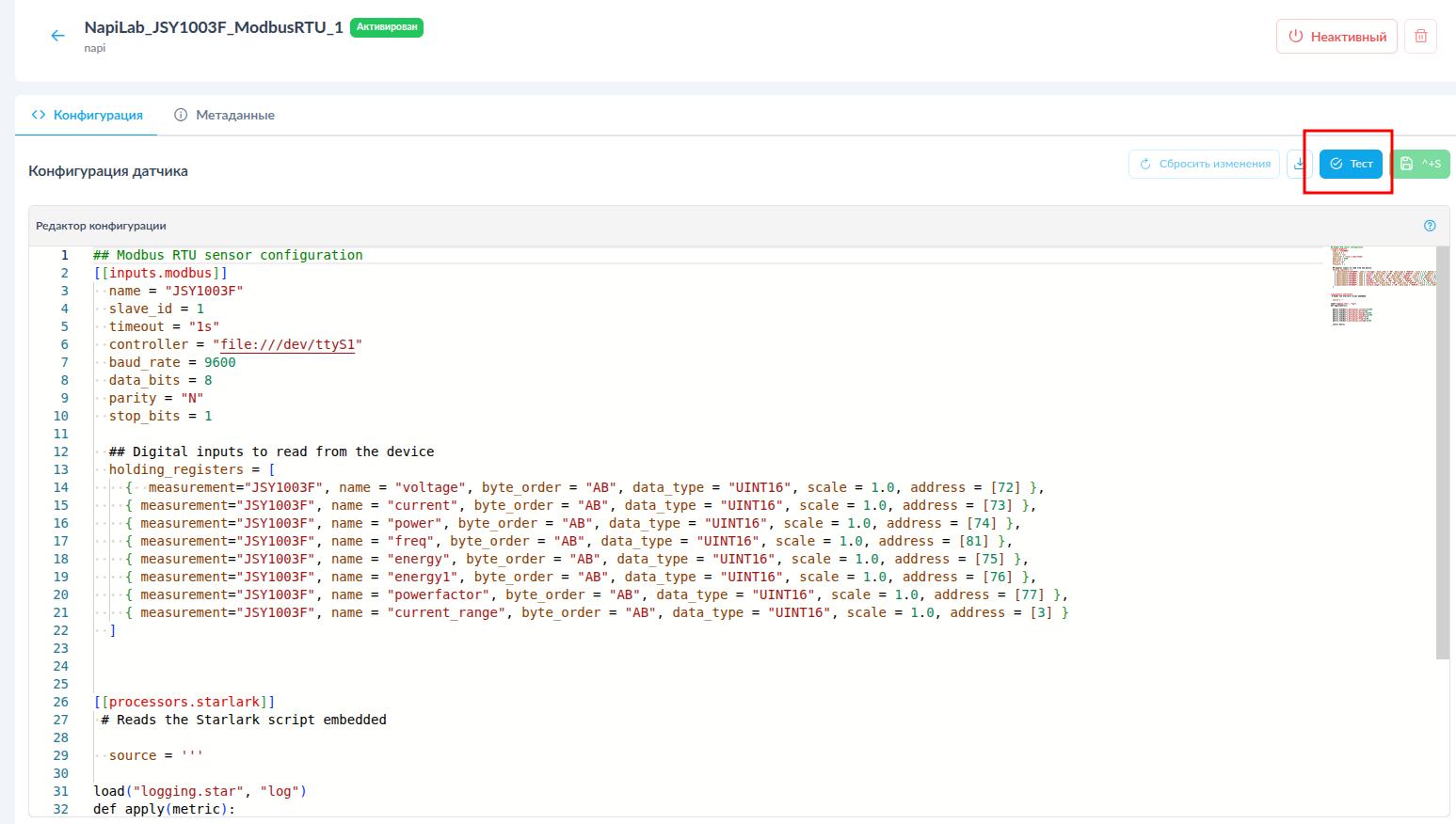

Протестируйте датчик в ручном режиме при запуске

Тестирование датчика в ручном режиме

Убедитесь, что вывод тестового запуска корректен

Результат тестирования датчика JSY через TCP

Запустите службу

Запуск службы сбора данных с датчиков

Работа с данными​

Проверьте, что данные поступают в разделе Графики.

Выбирайте измерения и коэффициенты для просмотра корректных значений, выбирайте период просмотра и другие доступные параметры.

График измерения тока с настройкой коэффициента

Доступ к датчику по TCP​

Можно также получить данные с датчика по MODBUS TCP, активировав службу маршрутизатора mbusd

Необходимо деактивировать датчик Modbus RTU !

Перейдите в раздел "Modbus шлюз"

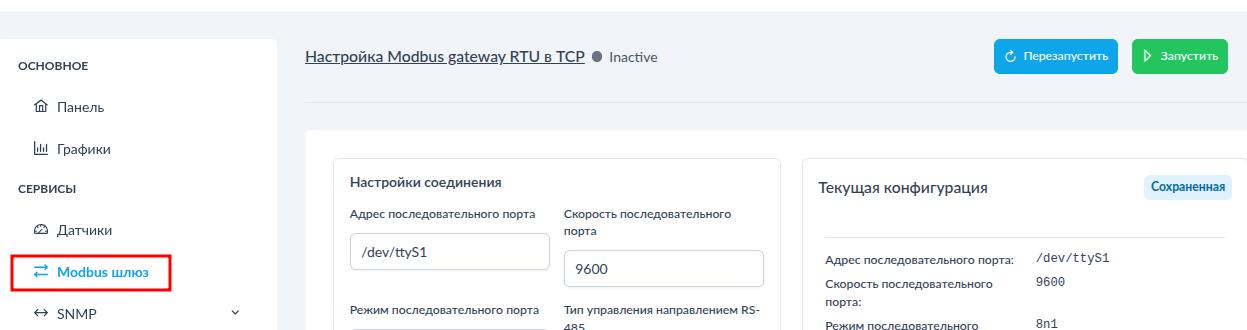

Настройка Modbus шлюза в NapiConfig2

Заполните корректно параметры доступа к датчику

  • Порт /dev/ttyS1
  • Скорость 9600

Остальные параметры по умолчанию.

Сохраните данные настроек mbusd !

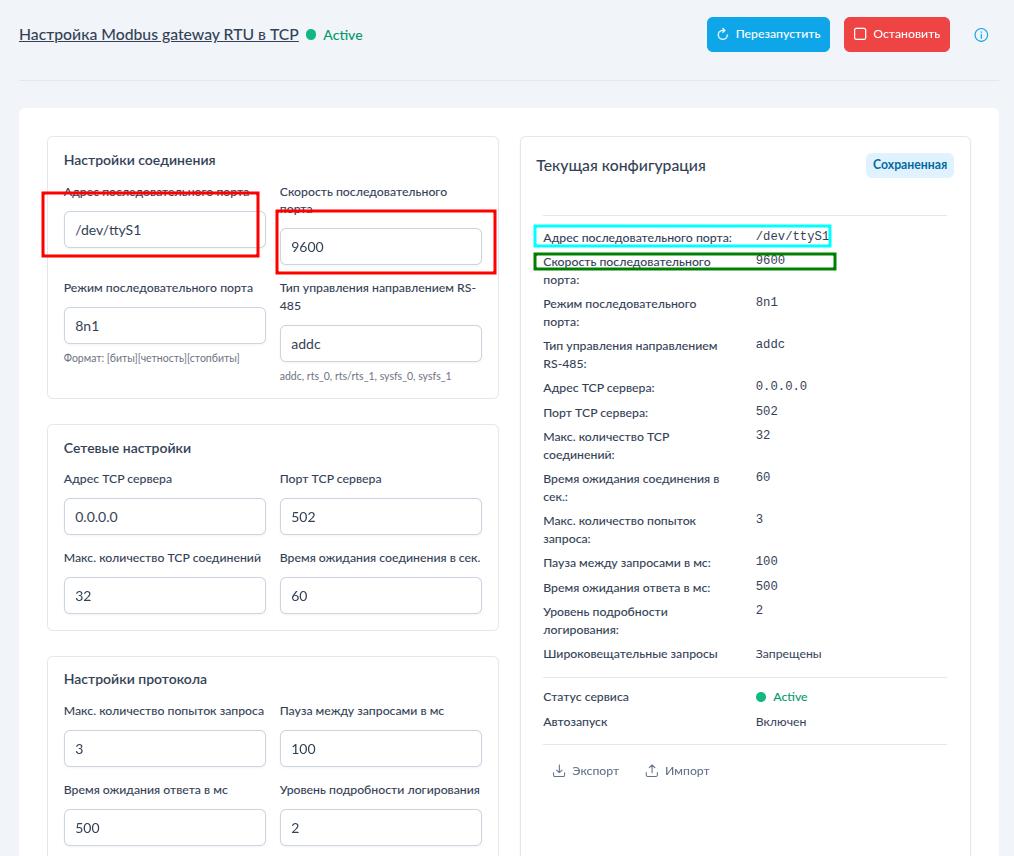

Конфигурация mbusd для доступа к датчику тока

Немного изменить конфигурационный файл датчика (или добавить новый датчик)

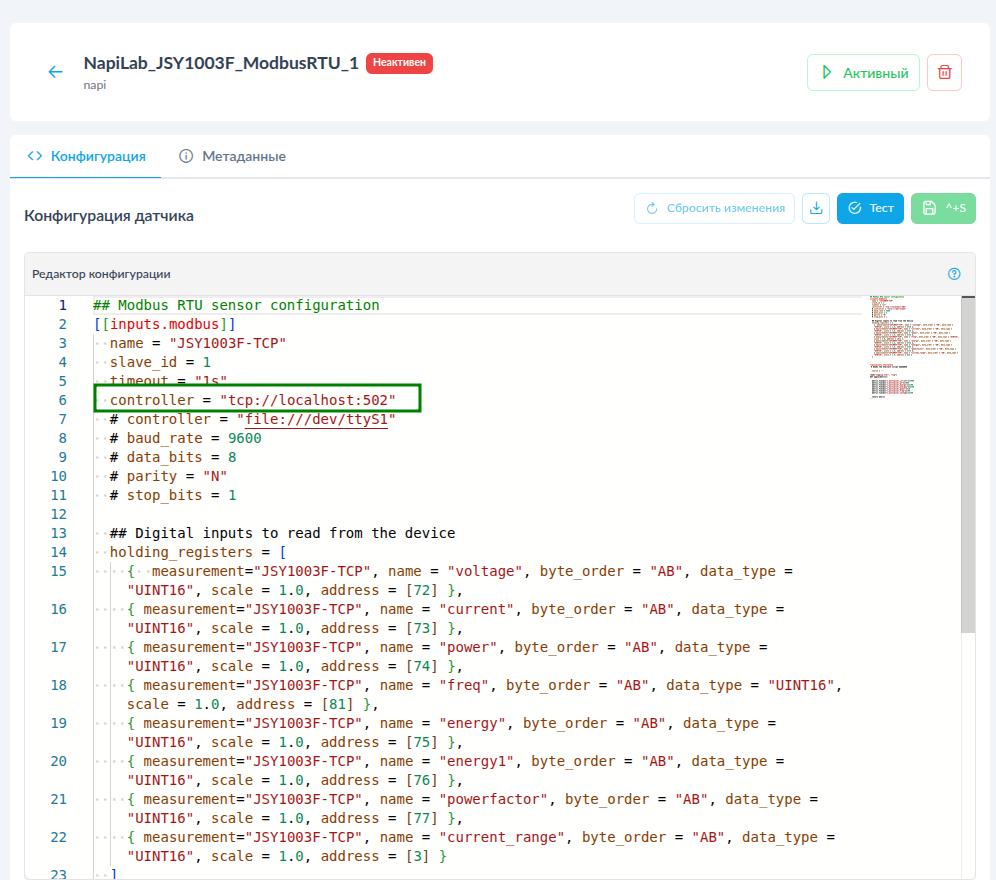

Конфигурационный файл датчика для Modbus TCP

Теперь данные должны идти от датчика с именем в конфиге для Modbus TCP

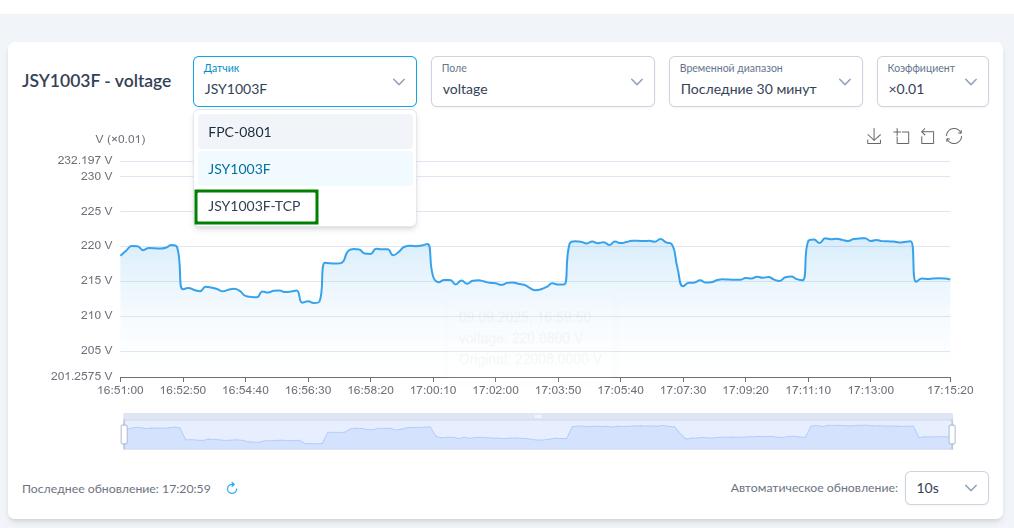

График данных от датчика через Modbus TCP

При работе с датчиком через Modbus TCP вы можете опрашивать датчик не только через Telegraf, этот метод более универсальный, чем Modbus RTU.

Интеграция с Grafana​

Удобно наблюдать и анализировать данные, собранные датчиком через популярный инструмент Grfana. Мы подготовили готовую Dash-борду с выводом данных за любой период.

Grafana dashboard

Импорт и настройка​

Чтобы подключить "дашбоард" Grafana, необходимо установить на хост-машину продукт Grafana и подключиться к Сборщику для отображения данных из его базы.

  1. Установить Grafana или наш docker с Grafana (можно установить под Windows)

  2. Залогиниться в Графану и создать новый "Data Source"

  • Выбираем тип языка запросов "Flux" (1)
  • Укажите IP-адрес сборщика (2)
  • Уберите базовую авторизацию (3)
  • Введите организацию и токен (4,5)
подсказка

Организацию и токен ищем командой в терминале

root@napi-playfulokapi:~# cat /etc/telegraf/telegraf.conf | grep -E "token|org"

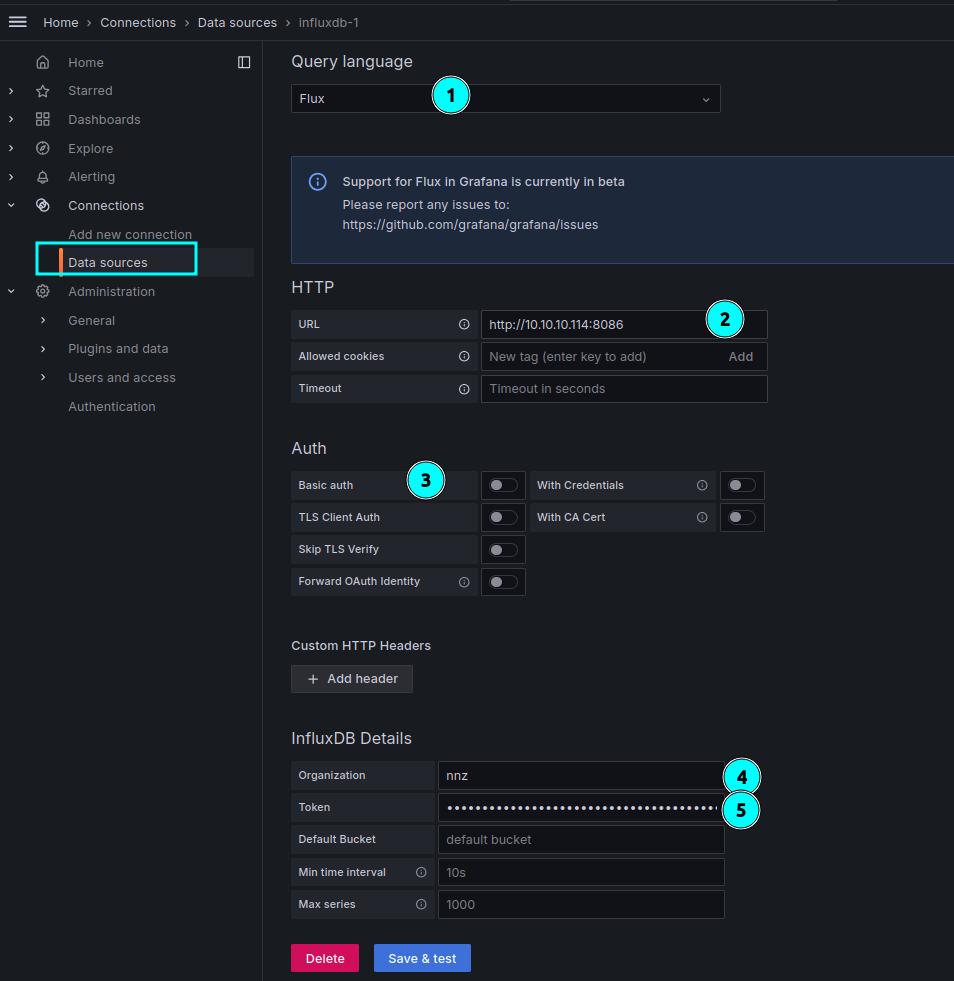

Настройка Data Source в Grafana для подключения к InfluxDB

Если все хорошо, то после кнопки "Save & Test" появится зеленая надпись, что тест прошел удачно и brackets найдены

  1. Импортируем готовую DashBoard

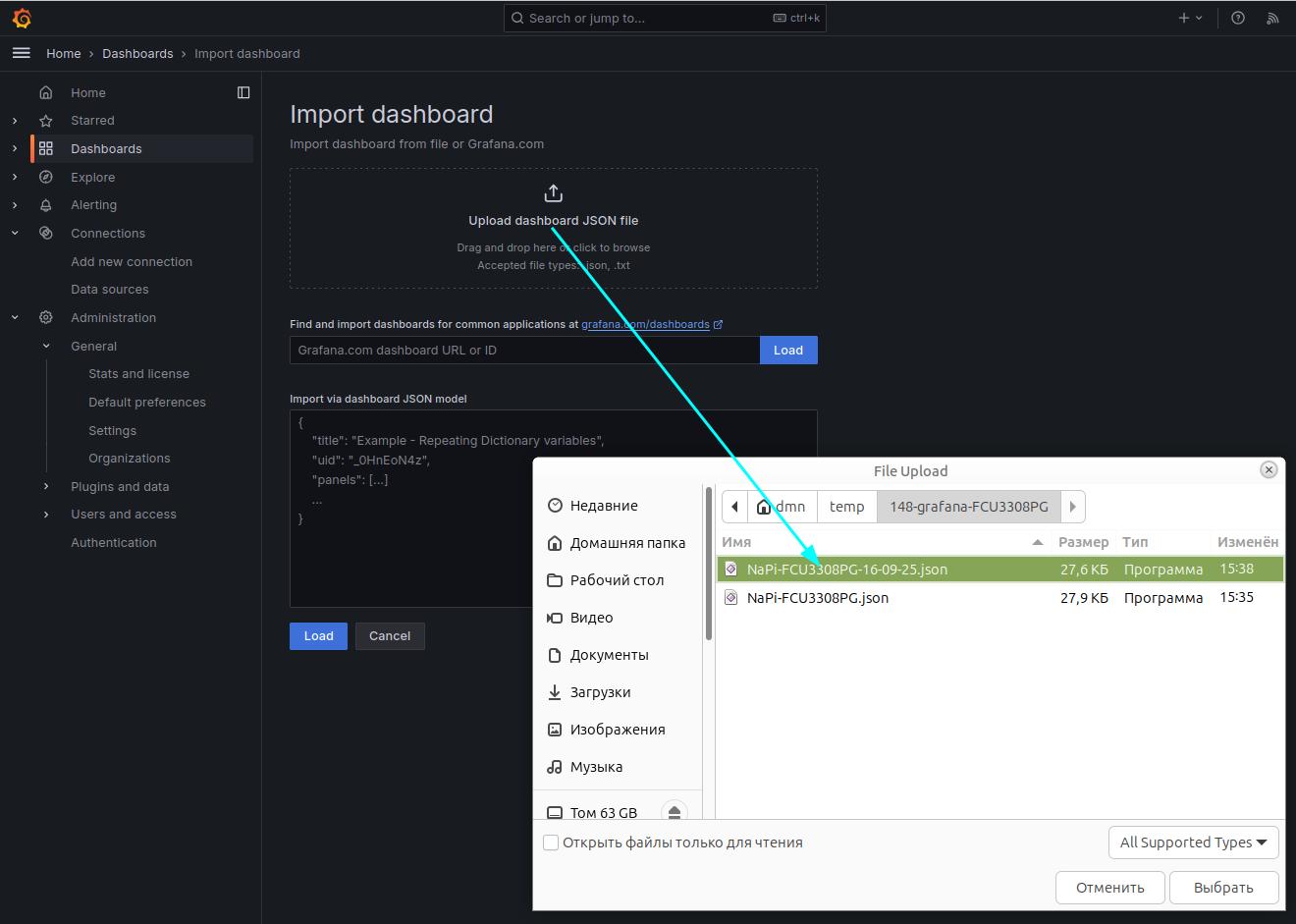

Импорт готового dashboard в Grafana

  • Получаем DashBoard

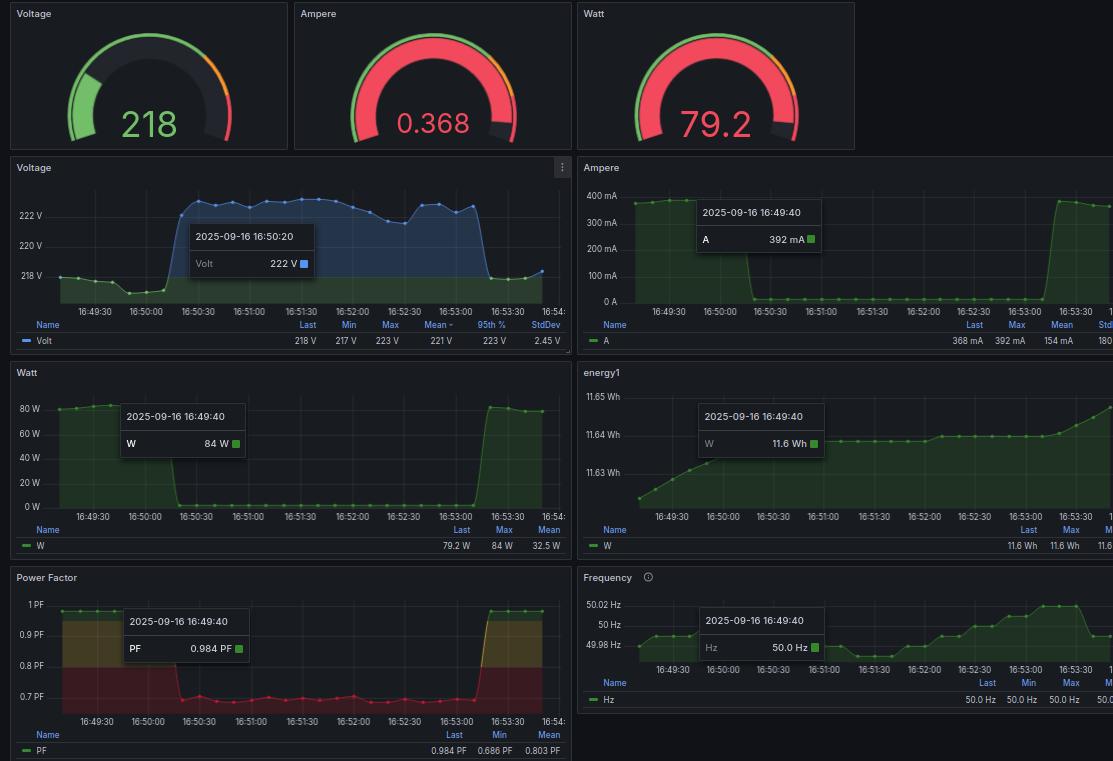

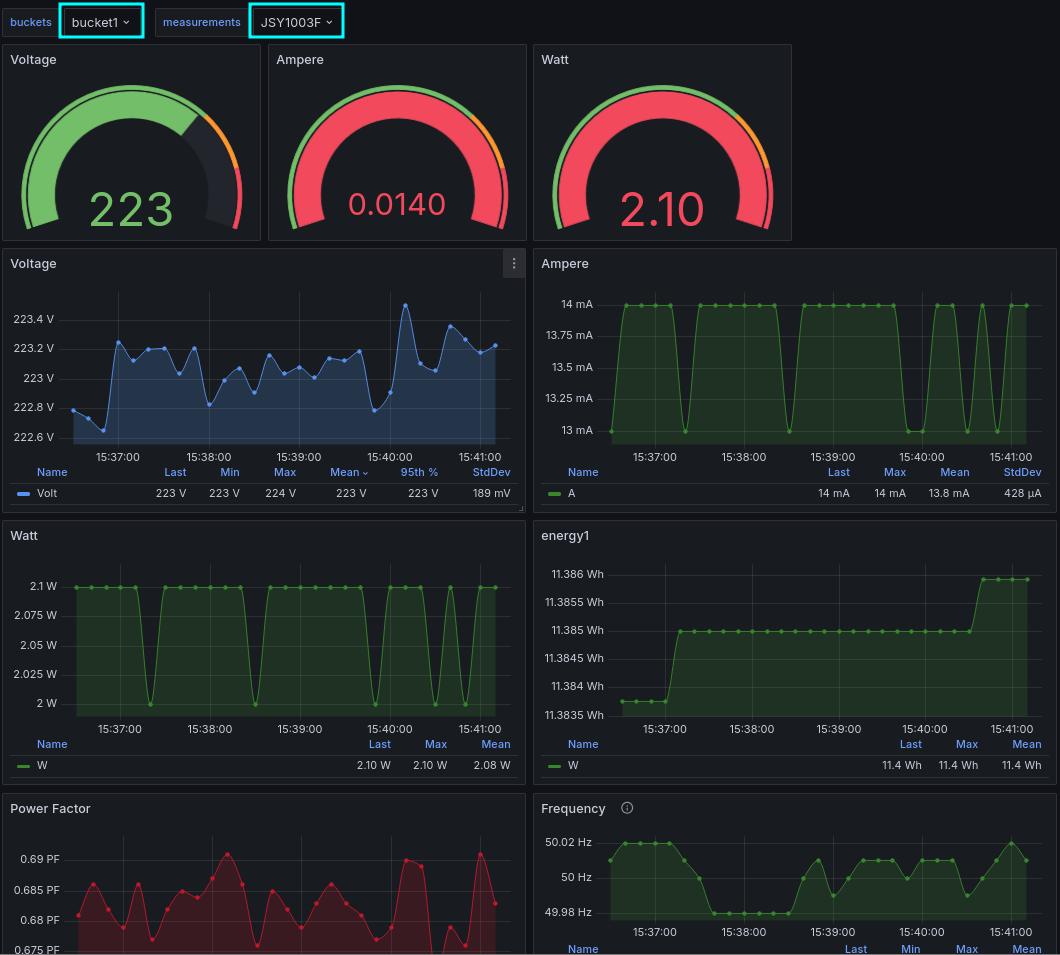

Готовый dashboard с графиками данных датчика тока в Grafana

  • Проверяем корректность переменных

    • buckets (корзина). Если данные не идут, попробуйте выбрать другой bucket
    • measurement (измерение). Измерение это фактически название датчика, поэтому если их несколько можно меняя переменную просматривать разные датчики.
