* Процессорный модуль NAPI-Slot

NAPI-Slot

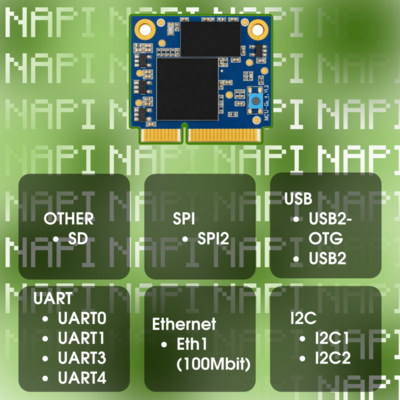

Супер-компактный и супер-холодный вычислительный модуль на Linux для Ваших проектов на основе Arm Rockchip RK3308. Модуль оснащён 4-ядерным процессором RK3308BS, 512 Мб DDR2 и 32 Гб eMMC.

alt text

Что такое NAPI-Slot​

NAPI-Slot — миниатюрный модуль формата 1/2 устройства под разъём PCI-e слот. На модуле присутствует процессор (RK3308), оперативная память 512 Мб, постоянная память eMMC 32 Гб (более быстрая, чем NAND). На GPIO выведены SPI, UART, I2C

Процессорный модуль NAPI-Slot

Технические данные​

Технические особенности NAPI-Slot

  • RK3308 processor (Cortex- A35 quard core)
  • Armbian Linux / NAPI Linux
  • Современное Linux ядро (kernel 6.1)
  • 512 Мб ОЗУ
  • 16/32 Гб ПЗУ (eMMC)
  • 1 × Ethernet 100 Мбит
  • 2 × USB 2.0
  • Питание +5 В
  • 3 × UART
  • SPI
  • 2 × I2C

Плата разработчика​

Для прошивки и разработки решений на основе NAPI-Slot, мы разработали миниатюрную плату разработчика (DevBoard)

Модуль NAPI-Slot в плате разработчика

На плате выведены порты UART, I2C, SPI, Ethernet, USB, microSD.

Плата разработчика NAPI-Slot

Модуль NAPI-Slot вставляется через удобный зажим, питание платы осуществляется через разъем USB-C.

Плата разработчика с USB-C питанием

Зачем нужен SOM NAPI-Slot​

Устройства на основе NAPI-Slot​

На основе NAPI-Slot можно разрабатывать компактные платы для преобразования данных, сбора данных, шифрации, преобразования интерфейсов. В модуле достаточно мощности и памяти для многих задач, а среда Linux позволит быстро разрабатывать или устанавливать программное обеспечение. В отличие от Napi C, где разработчик привязан к слотам USB, Ethernet, с NAPI-Slot Вы можете сделать любую разводку вокруг вычислителя, хотя плата будет более сложной.

⚠️ Napi C / Napi P / NAPI-Slot совместимы программно. Вы можете отладить проект на Napi C, а реализовать его на NAPI-Slot.

Мы сами делаем устройство сбора «Сборщик-универсал» на основе NAPI-Slot, оно получилось более компактным, чем наш же прототип на Napi C.

Сборщик универсал на основе NAPI-Slot

NAPI-Slot как сервисный модуль​

Ещё одно применение NAPI-Slot — интеграция в другие платы в качестве сервисного чипа. Внедрив NAPI-Slot в Ваш проект, можно с минимальными затратами наделить его новым функционалом:

  • Веб-интерфейс или веб-приложение на полноценных «движках», таких как Flask, Django, NodeJS, React, Nuxt;
  • MQTT сервер;
  • SNMP V2/V3 сервер;
  • REST API / GraphQL сервер;
  • Модуль сбора статистики и логирования параметров основного устройства.

Одним словом, можно значительно усилить или заменить MCU на микроконтроллере полноценным Linux-модулем со всеми инструментами разработки.

Планы внедрения в продуктах​

Участвуя в разработке сложных устройств, мы видим потребность в таком чипе. Вот несколько примеров будущих внедрений NAPI-Slot:

  • сервисный чип L2-коммутатора для интеллектуального управления PoE, сигнализацией и хранения метрологии;
  • сервисный чип для радио-релейных модулей для хранения метрологии, реализации модуля Network Management System (NMS), реализации функционала SNMP V3;
  • сервисный чип для интеллектуальных систем управления питанием (ПДУ).
tip

Практически в любом сложном устройстве на специализированных чипах или контроллерах есть потребность в реализации интерфейсов и сервисных модулей, для которых идеально подходит NAPI-Slot

Размер модуля​

Мы постарались сделать модуль максимально миниатюрным по размеру

Размеры модуля NAPI-Slot

Делайте свои решения на NAPI

NAPI-Slot совместим с модулями NAPI C, которые можно отладить как самостоятельное устройство, а затем перенести прошивку на NAPI-Slot.

Интерфейсы модуля и платы (PINOUT)​

GPIO отладочной платы​

Распиновка GPIO отладочной платы

Интерфейсы spi2, i2c1,2, uart3, uart4 могут быть задействованы как GPIO.

GPIO NAPI-Slot​

👉 Скачать в формате PDF
👉 Скачать в формате Excel

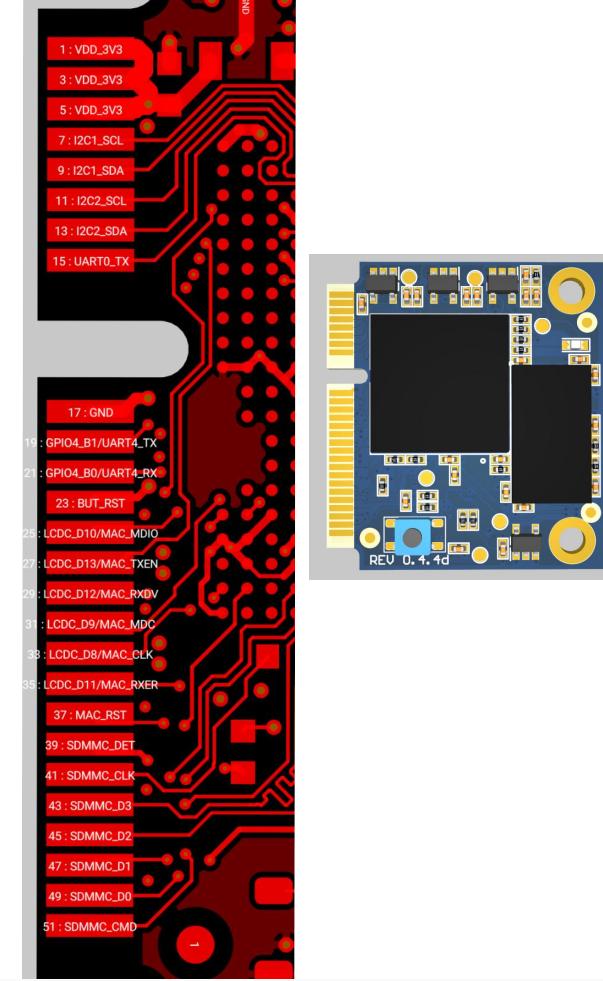

Top Side

alt text

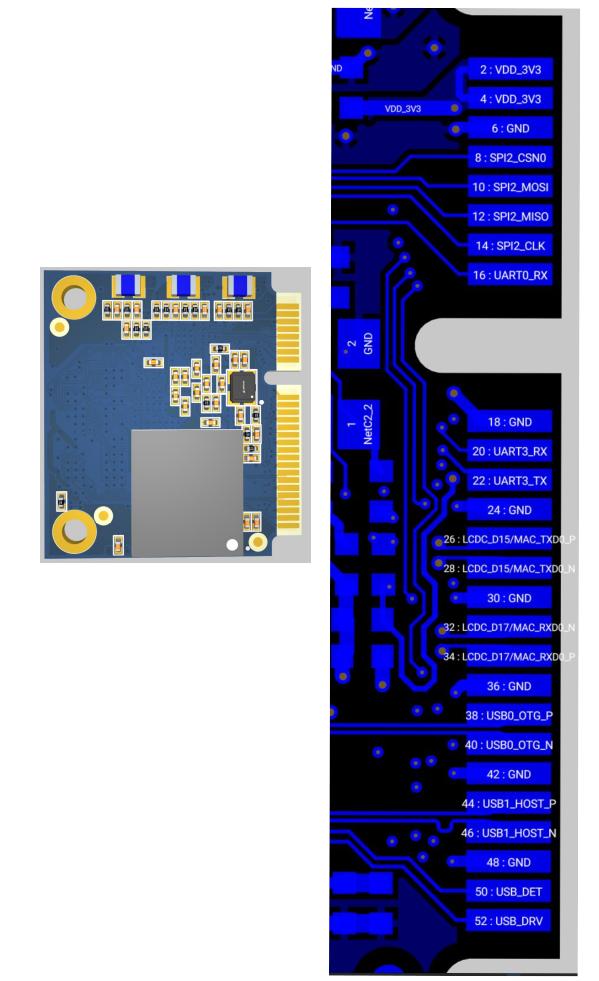

Bottom Side

alt text

Программное обеспечение​

Процессорные модули NAPI работают под управлением ОС Linux для архитектуры ARM. Мы поддерживаем систему Armbian и разрабатываем и поддерживаем собственную прошивку NapiLinux с интерфейсом управления NapiConfig.

⚠️ Прошивки для плат NAPI в разделе "Загрузки"
