*Одноплатный компьютер NAPI (C/P)

Что такое NAPI

NAPI — одноплатный процессорный модуль на основе мощного ARM процессора Rockchip RK3308 под управлением ОС Linux. Отличная замена микроконтроллерам как более мощный и универсальный вычислительный блок системы с богатыми возможностями инструментария Linux.

💥 Взять на бесплатное тестирование 💥 Купить 💥 База знаний и программное обеспечение

Преимущества подхода NAPI​

Сразу готов к работе

Для начала работы с SOM NAPI не нужны дополнительные платы - можно работать с NAPI как с обычным одноплатником.

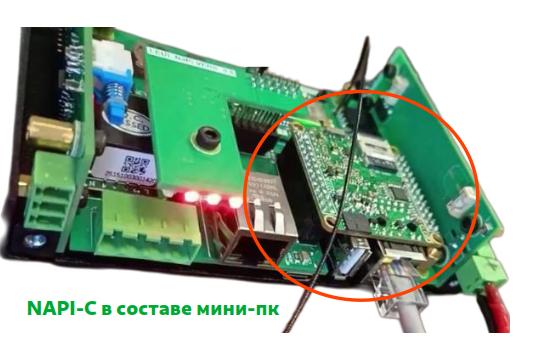

Модуль NAPI в руке

Делайте свои решения на NAPI

SOM NAPI работает как самостоятельное устройство, но в практическом плане это устройство, которое вставляется в «несущие платы», которые осуществляют питание, дополнительные устройства, датчики, модемы и любые другие устройства по требованию вашего проекта. Вы найдете всю информацию для создания своих устройств на основе NAPI.

Процессорные модули NAPI C и P

Технические данные​

  • RK3308 processor (Cortex- A35 quard core)
  • Armbian Linux / NAPI Linux
  • Современное Linux ядро (kernel 6.1)
  • 512 Мб ОЗУ
  • 4 Гб ПЗУ (NAND)
  • 1 × Ethernet 100 Мбит
  • 2 × USB 2.0 (Type-A + Type-C)
  • Питание +5 В (через GPIO или USB Type-C)
  • PoE Ready
  • 2,4 мм GPIO
  • 3 × UART
  • SPI
  • 2 × I2C
  • ☝ Компактный размер: 43 × 43 мм
варианты

Мы предлагаем два варианта исполнения модуля NAPI.

  • NAPI C — разъём Ethernet и USB-A расположены на модуле. Этот вариант максимально готов к автономной работе и требует меньших усилий при проектировании несущей платы. но при этом «географически» NAPI необходимо располагать на краю платы (чтобы разъёмы были снаружи);

  • NAPI P — разъёмы Ethernet и USB-A выполнены в виде разъёма с шагом 2,54 мм (контакты). Это позволяет располагать разъемы Ethernet и USB произвольно на несущей плате, но требует дополнительных усилий при ее проектировании (напайку разъемов, протягивание дорожек).

2 варианта расположения ножек относительно процессора

Возможна поставка с «гребенкой» как вверх от процессора (1), вниз от процессора (2) или с незапаянной (3) для самостоятельного монтажа.

👇 Napi-C

Варианты расположения ножек Napi-C

👇 Napi-P

Варианты расположения ножек Napi-P

Преимущества NAPI​

Имеет малые размеры (43 × 43 мм), малое энергопотребление, не требует активного охлаждения.

Наличие портов (Ethernet, USB, PoE) позволяет быстро создавать самые разные устройства на основе модуля.

Поставляется с предустановленной и настроенной ОС Linux Armbian, имеется также вариант с NapiLinux — прошивка ОС Linux с резервированием.

⚠️ Примеры устройств на основе NAPI: Сборщик-компакт, Сборщик-универсал, Токо-сборщик, ПЛК «Наутилус».

NAPI GPIO (контактные гребенки для соединения с несущей платой)​

Скачать в формате pdf

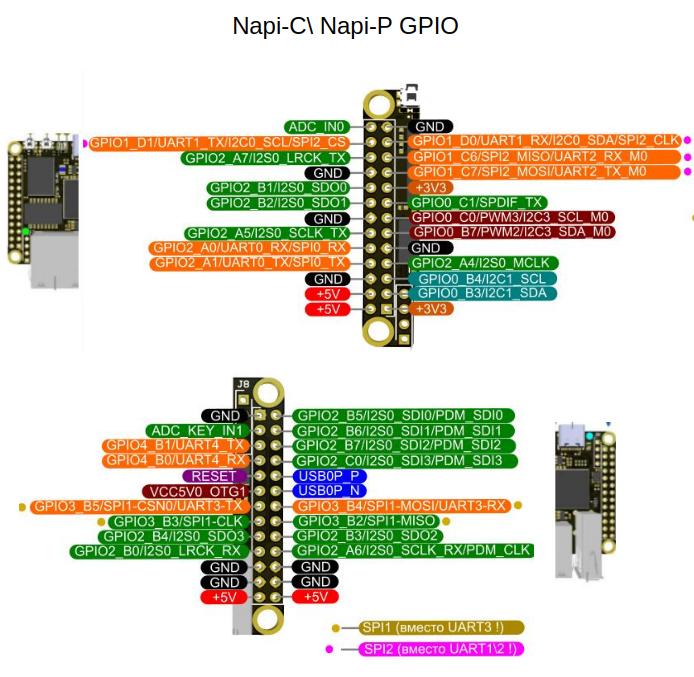

Расширенная схема GPIO NAPI Описание контактов GPIO NAPI

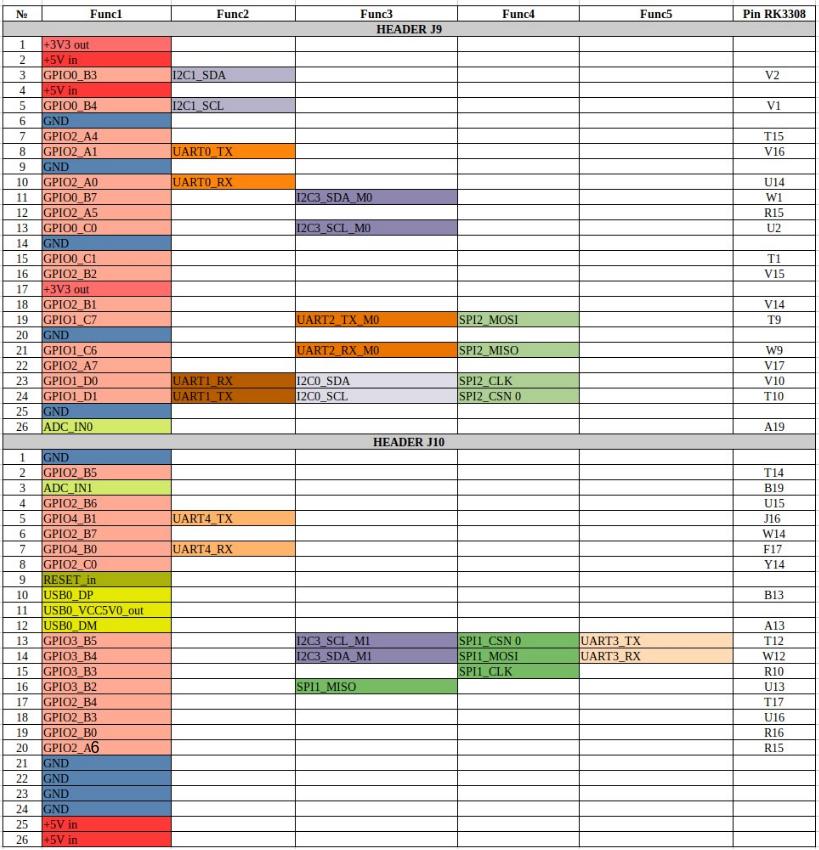

GPIO в виде таблицы

Таблица GPIO NAPI

⚠️ Внимание, несмотря на «похожесть» с Rockpi S, GPIO отличаются

Размеры и габариты​

Для проектирования Carrier Board и корпусирования приводим точные размеры NAPI C и NAPI P. На чертежах приведены размеры платы (с выступающими элементами и без), а также позиционирование элементов.

Чертеж Napi-C​

Скачать в формате pdf

Чертеж Napi-C сторона 1 Чертеж Napi-C сторона 2

Чертеж Napi-P​

Скачать в формате pdf

Чертеж Napi-P

Функциональная схема​

Функциональная схема NAPI

Скачать в формате PDF

Программное обеспечение​

Процессорные модули NAPI работают под управлением ОС Linux для архитектуры ARM. Мы поддерживаем систему Armbian и разрабатываем и поддерживаем собственную прошивку NapiLinux с интерфейсом управления NapiConfig.

⚠️ Все-все про программную поддержку (рецепты, конфигурации, прошивки) - в разделе "Программная поддержка"
