* Одноплатный компьютер NAPI2
🔥 Новый одноплатный компьютер NAPI2 🔥
Разработан для:
- промышленной автоматизации
- IoT-шлюзов
- систем сбора данных
- встраиваемых решений
- создания промышленных компьютеров
Основные преимущества перед множеством одноплатных компьютеров на рынке:
- Все интерфейсы на передней панели
- RS485 (встроен в плату), CAN, SPI, I2C, USB
- 2хEthernet 1Гбит

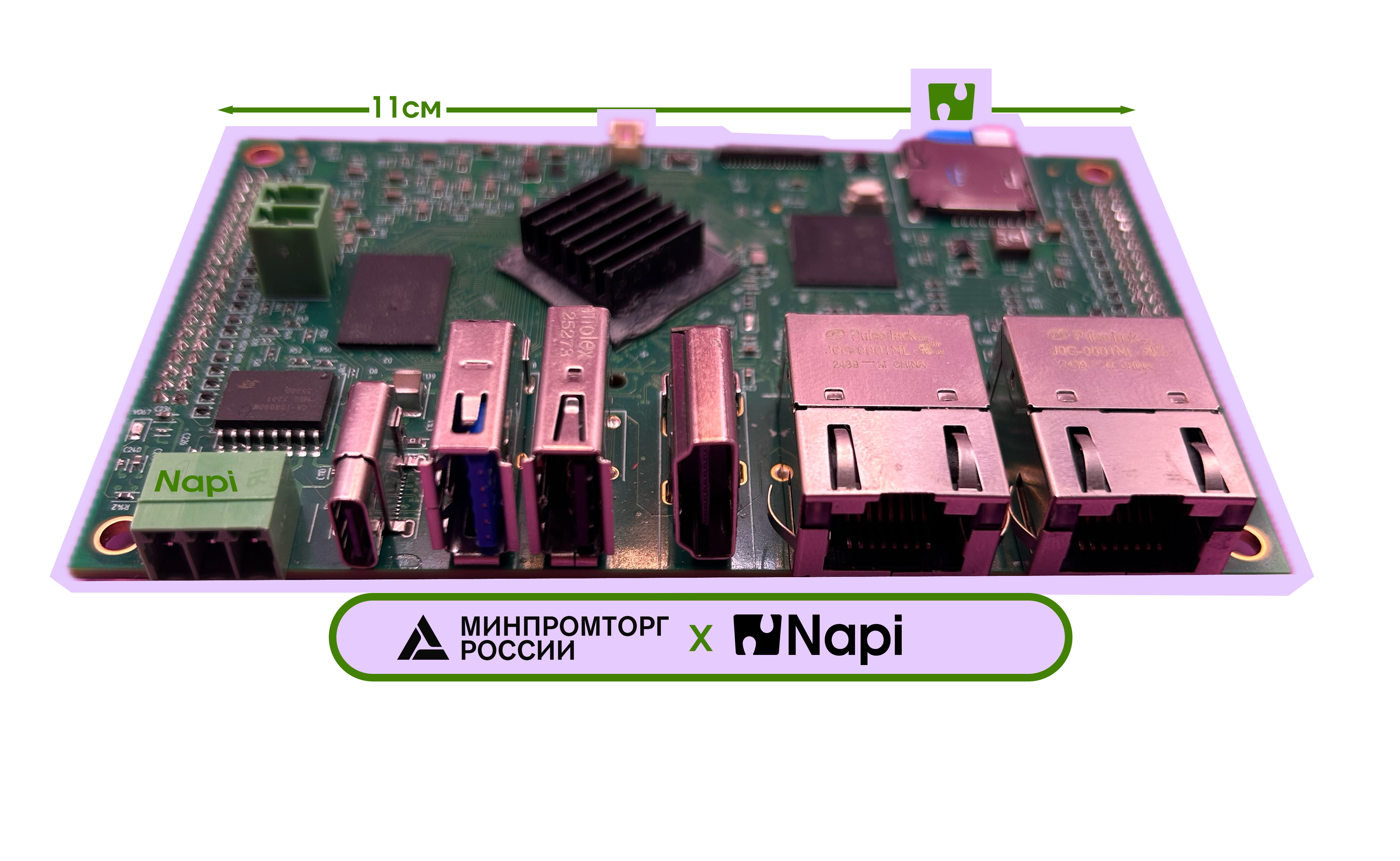

- Компактный размер (109.4х70.2)
- 2 колодки GPIO 2.0 мм для удобного встраивания в мезонин
- LVDS для промышленных панелей

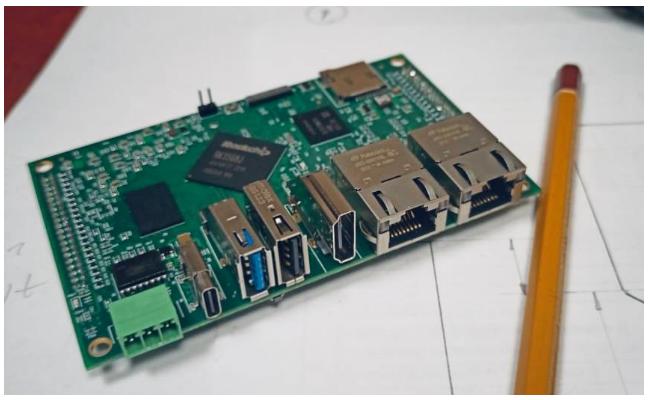

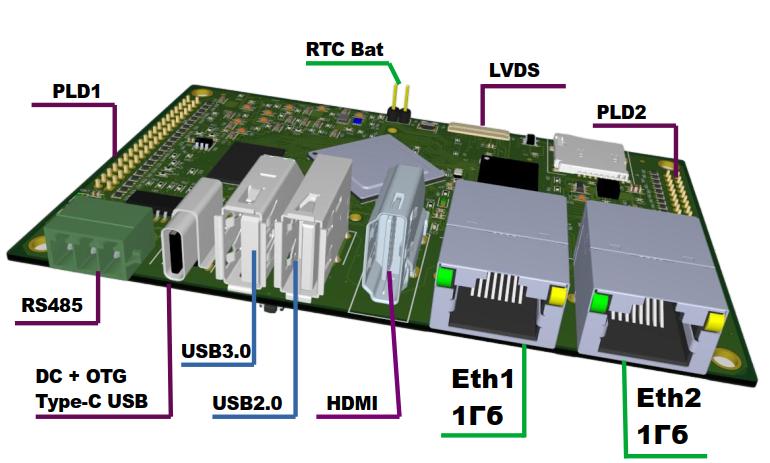

Рис. 1: NAPI2 - внешний вид передней панели со всеми интерфейсами
Все характеристики

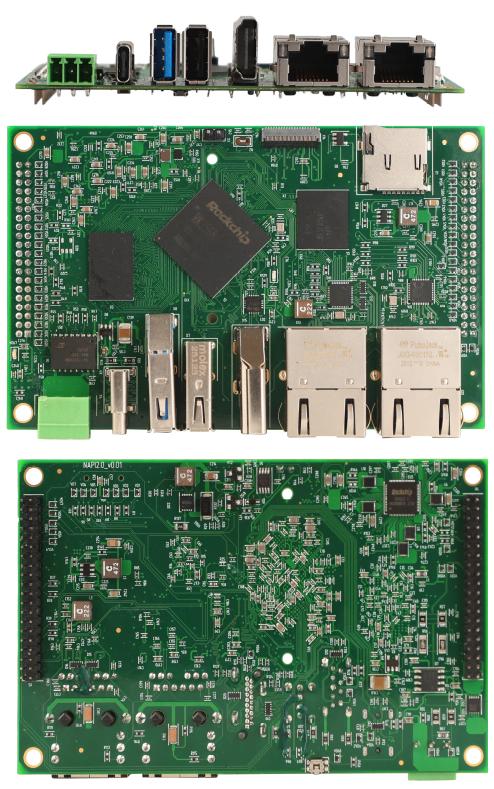

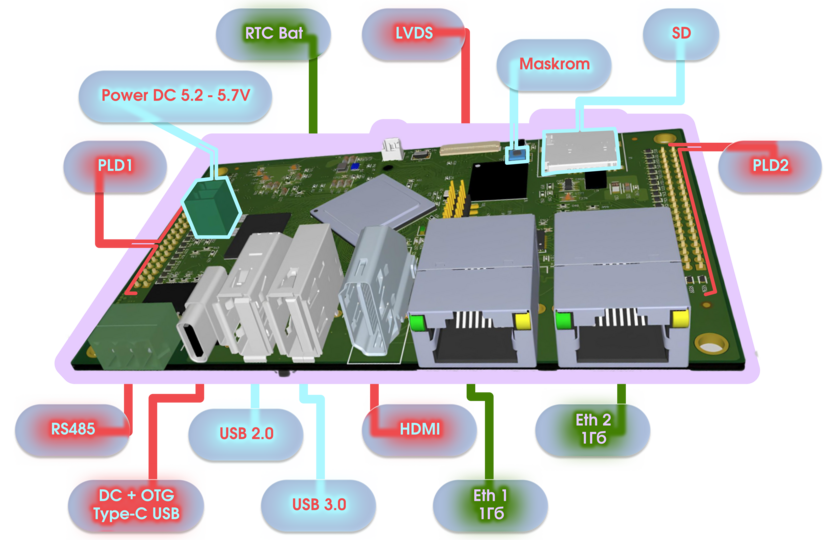

Рис. 2: Схема расположения всех интерфейсов NAPI2
- Процессор: RK3568J (промышленный температурный диапазон)
Память
- Память ОЗУ: 4Гб
- Память ПЗУ: 32Гб (EMMC)
- Дополнительный слот памяти: SD
Интерфейсы
- 2xEthernet 1Гбит\с
- USB 3.0
- USB 2.0
- USB type-c otg\питание
Видео
- HDMI
- LVDS
Разъемы на плате
- Питание 5В
- LVDS
- RTC (BAT)

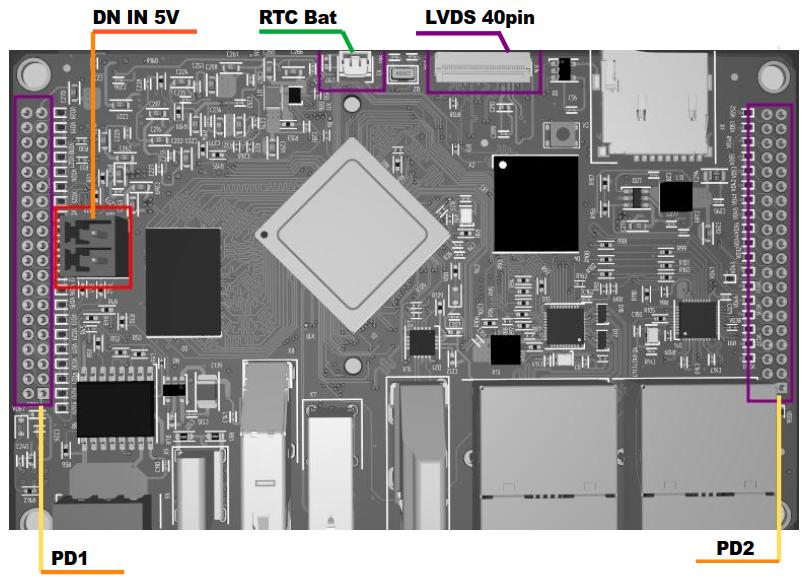

Рис. 3: Расположение разъемов на плате NAPI2
Карта GPIO
- Питание 5В (IN\OUT), 3В (OUT)
- Консоль (UART2)
- 3xUART, CAN, 2xSPI, 2xI2C
- USB 2.0

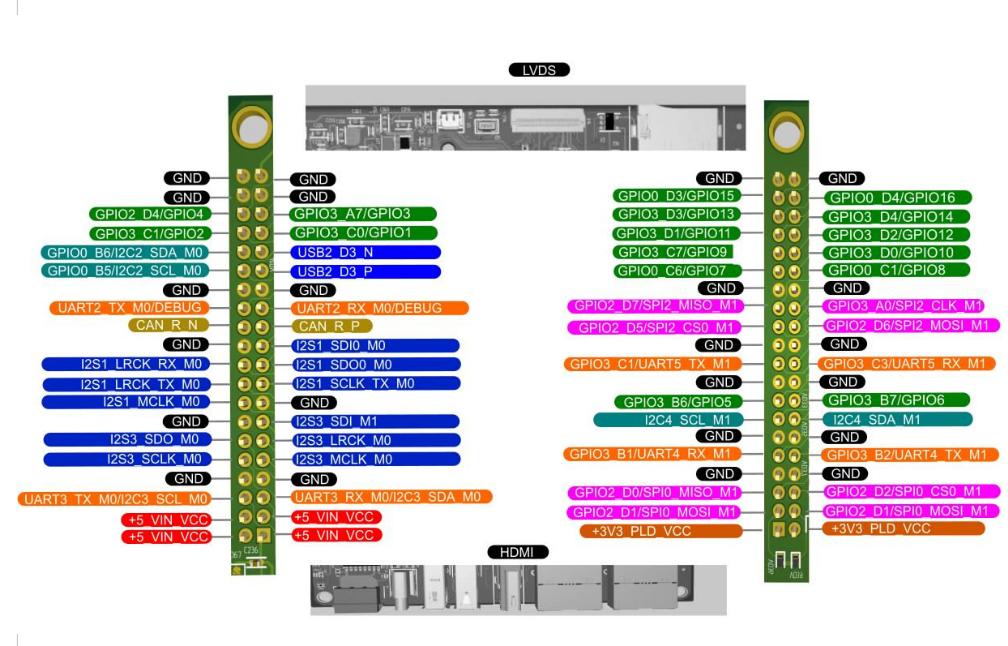

Рис. 4: Подробная карта GPIO с распиновкой разъемов
Скачать в формате PDF

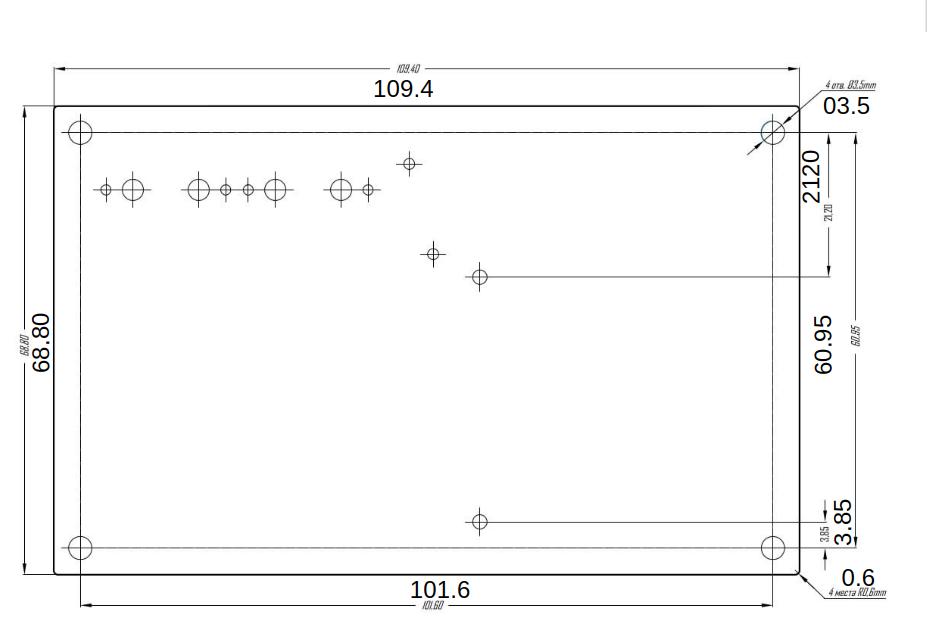

Сборочный чертеж
Скачать в формате PDF

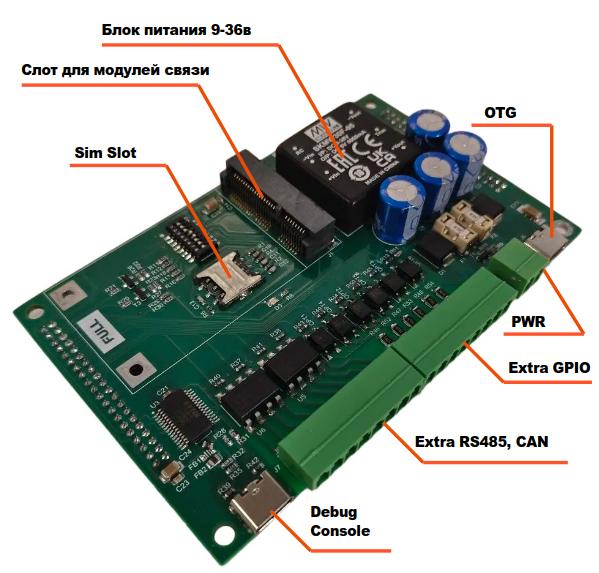

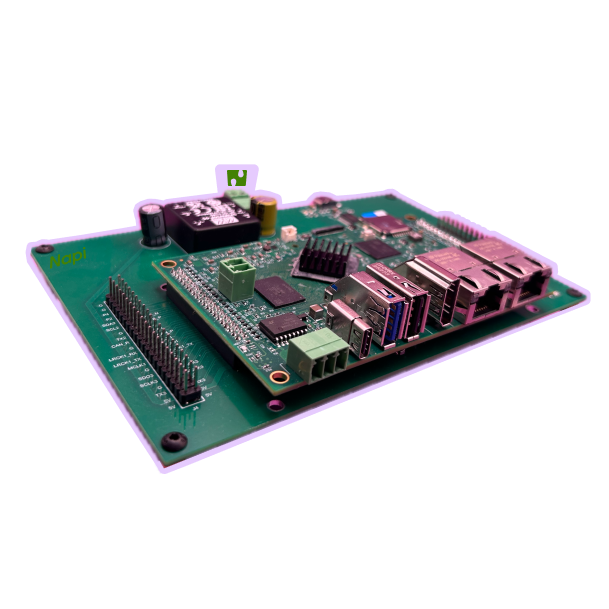

Дополнительные платы. Плата для прототипирования.
- Питание 9-36
- Консоль
- Переходные колодки с шага 2.0 мм на шаг 2.54 мм

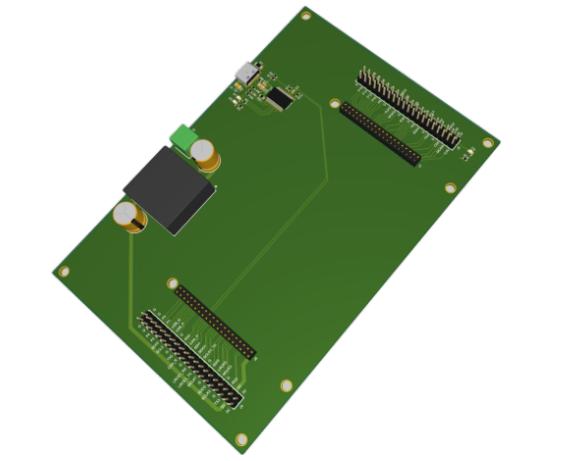

Рис. 5: Плата для прототипирования с расширенным питанием и переходными колодками
Программное обеспечение
-
Armbian. Скачать сборку Armbian для ознакомления: https://download.napilinux.ru/special/napi2-armbian-dev-pre/
-
NapiLinux. Скоро.
