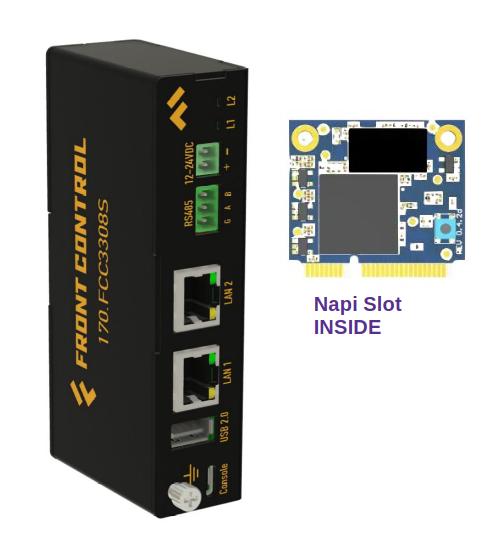

Сборщик-компакт FCCM3308 (FCCMAX)

Сборщик-компакт M (FCCM3308) — суперкомпактный промышленный компьютер на основе модуля Napi Slot под управлением ОС Linux (Armbian, NapiLinux c интерфейсом NapiConfig).

Отличия от FCC3308

• FCC3308: NAPI-C, 1xEth, нет консоли, 8Гб Nand
• FCC3308M: Napi Slot, 2xEth, Консоль USB Type-C, 32Гб EMMC

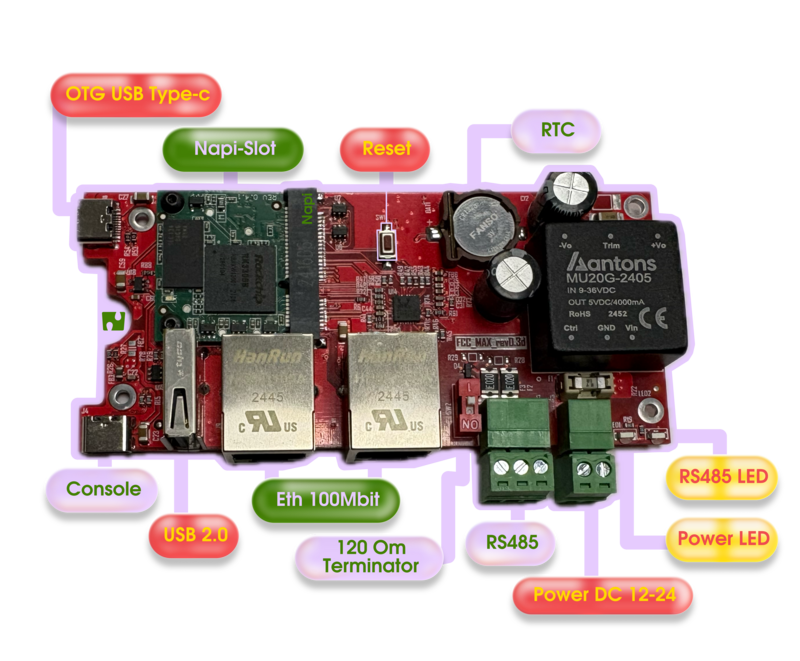

Технические характеристики FCCM3308

• Процессорный модуль Napi Slot (4-ядерный RK3308, 512Мб ОЗУ, 32Гб ПЗУ)
• RS485 c изоляцией
• Питание 12-24
• Passive POE
• RTC (часы реального времени)
• 2 х Ethernet 100 Мбит/с
• Встроенная Console
• USB type A
• Питание USB OTG
• USB TYpe-C (*)
• MiroSD слот для карт до 512Гб
• Пассивное охлаждение
• Крепление на DIN-рейку
• Программное обеспечение: NapiLinux\Armbian\Debian\OpenWRT

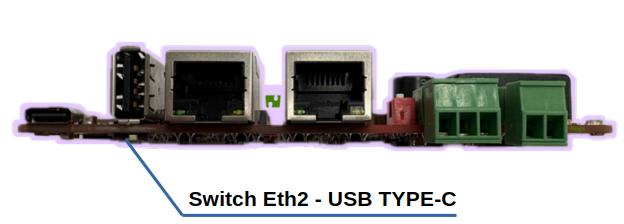

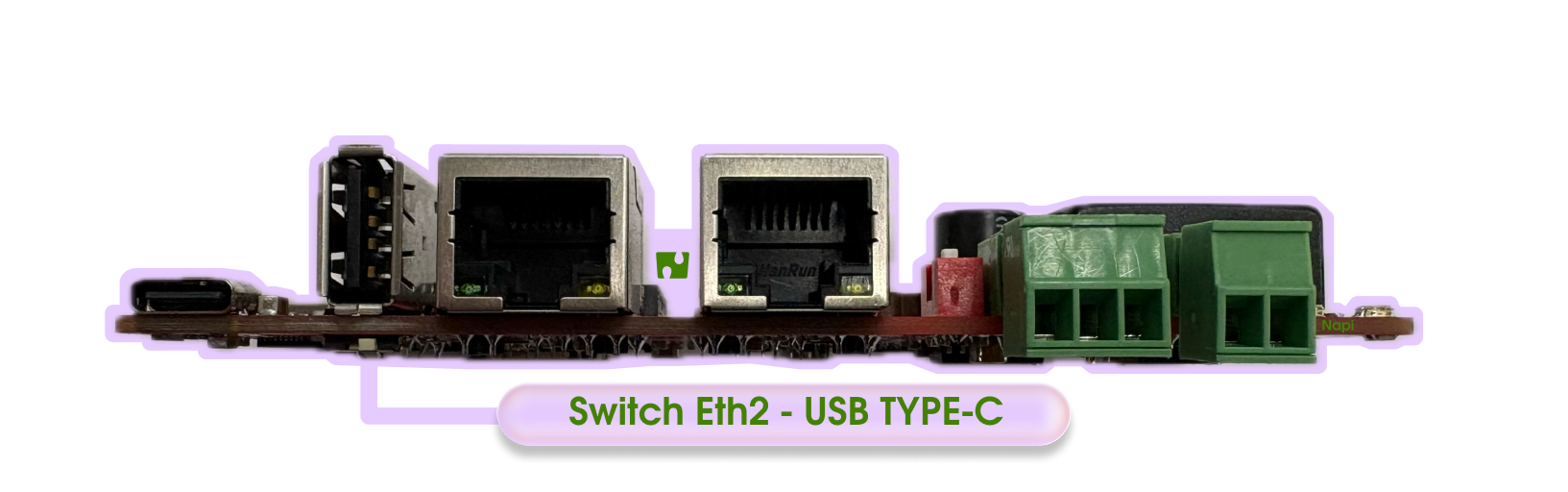

(*) Вместо второго Ethernet, определяется переключателем.

NapiLinux - российский Linux для Embedded c Веб-интерфейсом NapiConfig2 Armbian - Debian-совместимый Linux

Удобная конструкция

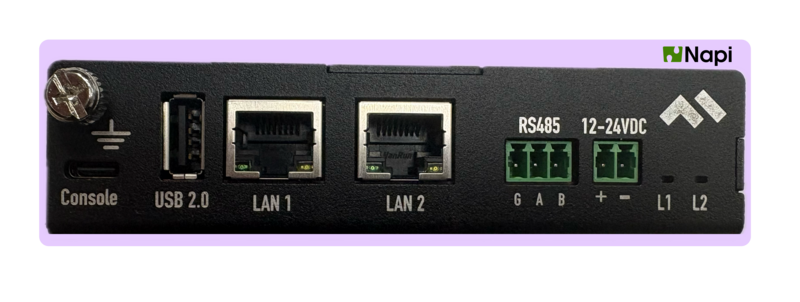

• Все интерфейсы на лицевой стороне
• Открутив один можно откинуть крышку и получить доступ к консоли и к SD-слоту

Крепление на DIN

Размеры

Размеры такие же как у FCC3308

Программное обеспечение

FCCM3308 работает на основе вычислительного модуля NAPI Slot под управлением ОС Linux

NapiLinux

NapiLinux - российская сборка Linux с интерфейсом NapiConfig2. В системе предустановлено программное обеспечение для сбора данных с датчиков (Telegraf, InfluxDB2) и Веб-интерфейс для настройки датчиков и получения данных с датчиков.

Подробнее: http://www.napilinux.ru, скачать образ.

Armbian, Debian, OpenWRT

На модуле работают все прошивки для NAPI-C.

Конфигурация Linux

Для корректной работы необходимо проверить файлы

• Armbian

/boot/armbianEnv.txt

• NapiLinux\Debian

/boot/uEnv.txt

Проверьте наличие UART3 в разделе overlays

overlays=uart3-m0 i2c1-ds1338 i2c3-m0 usb20-host
