Платы на основе NAPI-C

Содержание

• Супер компактная плата для NAPI-C
• Универсальная плата с модулем связи
• Компактная плата с поддержкой 802.3at/af (POE)
• Учебная плата NapiSci
• Плата-мост T1L (10BASE-T1L)
• Компактная плата с POE и RS485
• Плата последовательных портов 4xRS485

Супер компактная плата для NAPI-C

Модуль: NAPI-C.
Использовано в изделии: FCC3308.

• RS485
• Изолированный источник питания 9-36В
• RTC

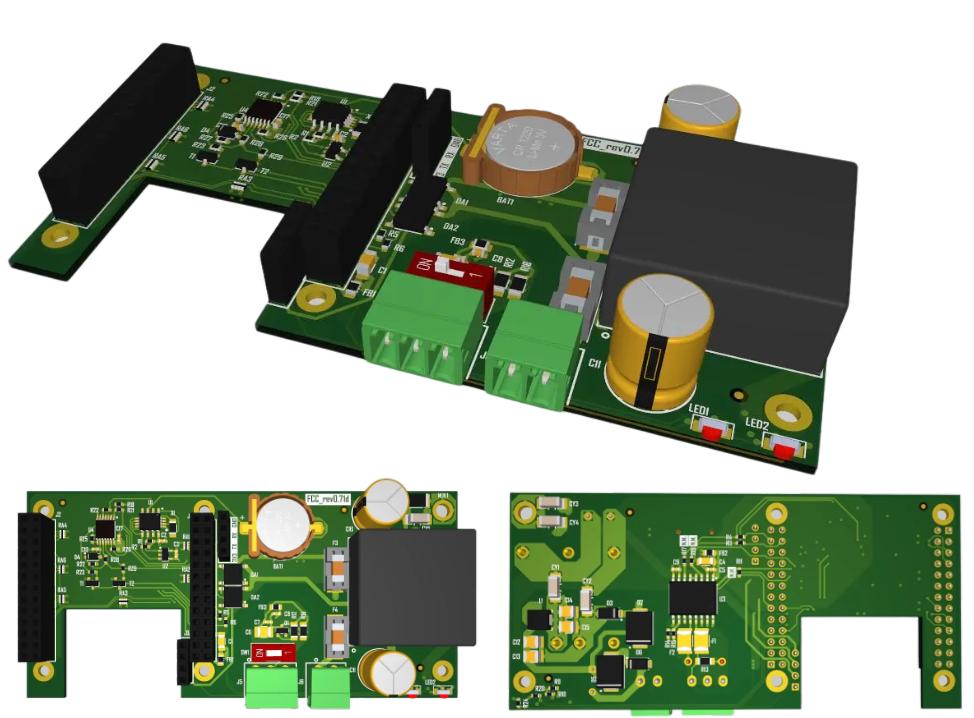

Общий вид

Вид сверху

Универсальная плата с модулем связи

Модуль: NAPI-C.
Использовано в изделии: FCU3308.

• RTC
• Дополнительный Ethernet 10Мбит/с
• Встроенный датчик (опционально)
• Консоль
• Слот для модулей связи (LTE, Lora, Zigbee)
• Слот для модуля RS485
• Слот для блока питания
• Слот для платы индикации

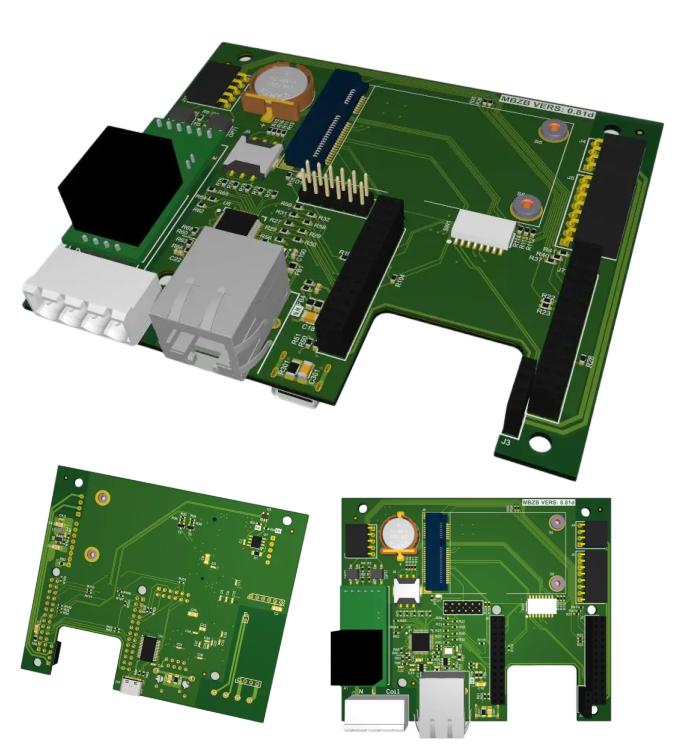

Общий вид

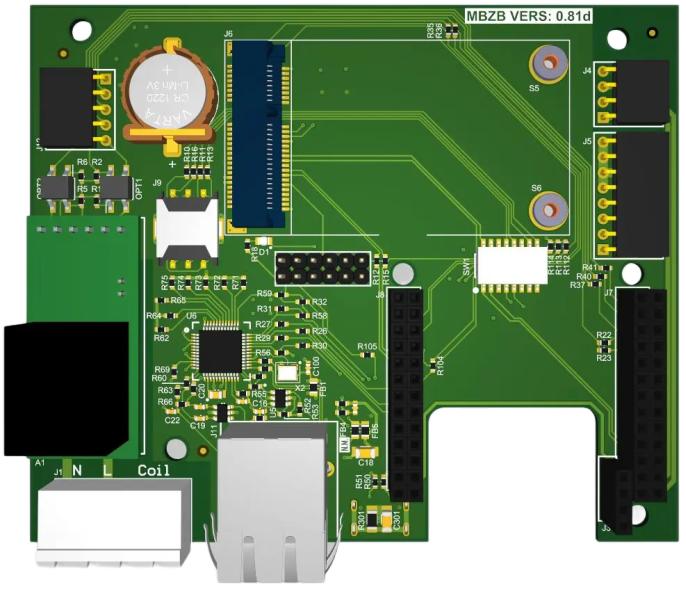

Вид сверху

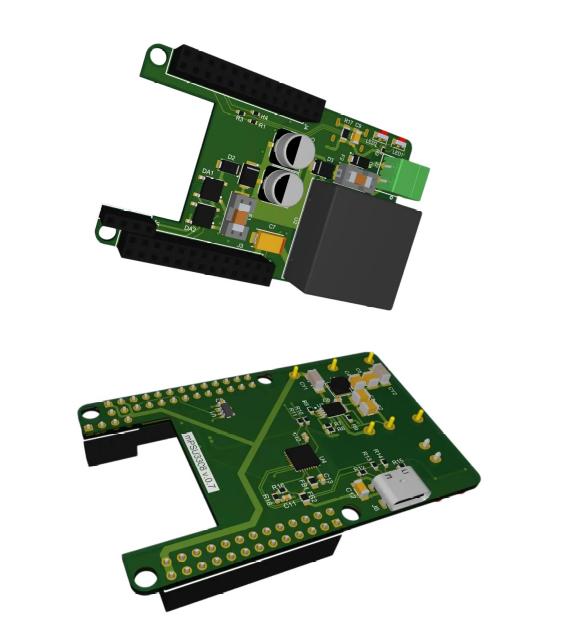

Компактная плата с поддержкой 802.3at/af (POE)

Подходит для компактных решений с питанием от POE-коммутатора.

• Поддержка 802.3at/af
• Консоль

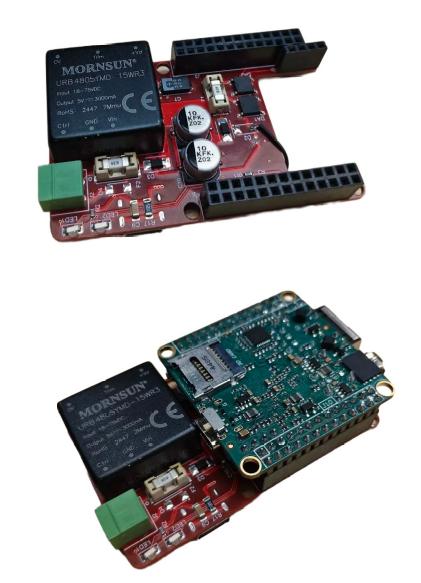

С модулем NAPI

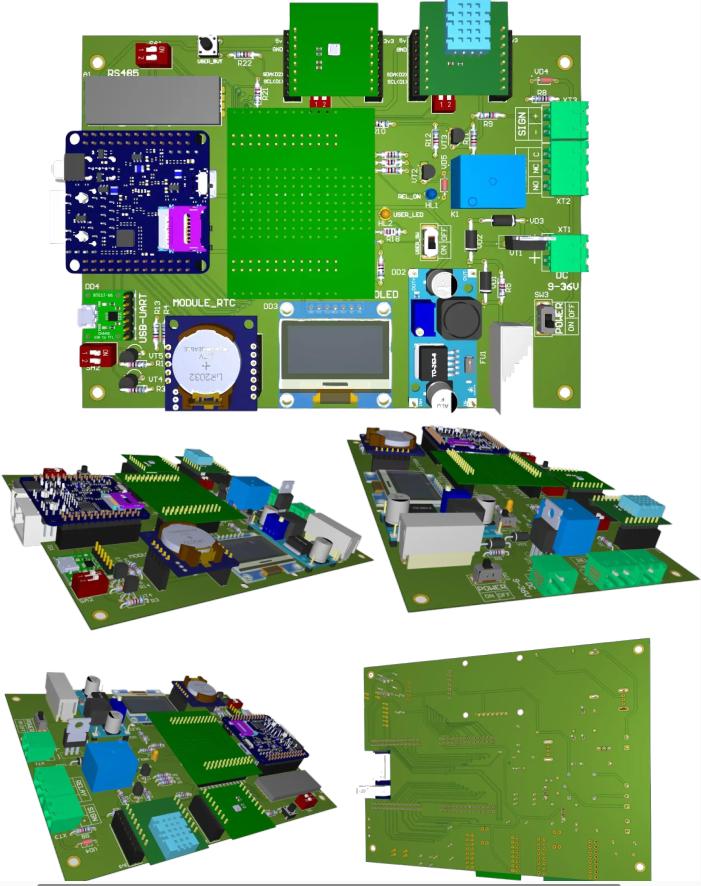

Учебная плата NapiSci

Плата собирается как конструктор из самых доступных модулей. Предназначена для изучения Embedded Linux и прототипирования своих изделий с помощью датчиков и модулей расширения.

• RTC (модуль)
• Дисплей SPI (модуль)
• Блок питания 9-36В (модуль)
• Встроенный датчик (опционально)
• Консоль (модуль)
• RS485 (модуль)
• Два датчика I2C
• Светодиоды на GPIO
• Магнитное реле на GPIO
• Сухое реле на GPIO
• Модуль расширения для GPIO

Плата-мост T1L (10BASE-T1L)

Модуль: NAPI-C.
Плата: T1L NaPi Bridge v0.7.

Двухпроводный Ethernet 10BASE-T1L на чипе ADIN2111 — связь на длинные дистанции по одной витой паре. Плата работает в том числе в режиме моста (бриджа), что позволяет соединять устройства в цепочку (шлейфом) без отдельного коммутатора.

• Два порта 10BASE-T1L (ADIN2111) с индикацией
• Режим моста: последовательное соединение устройств в цепочку
• Консоль (USB Type-C)
• USB (USB Type-C)
• Изолированный источник питания 9-36В
• Защита по питанию (предохранители)
• RTC с батарейным резервированием (CR1220)
• Разъёмы для установки модуля NAPI-C

Общий вид

Компактная плата с POE и RS485

Модуль: NAPI-C.
Плата: mPSU3308 v.0.71d.

Питание по Ethernet и порт RS485 на одной плате — основа для сверхкомпактных шлюзов Serial-Ethernet и Modbus RTU/TCP.

• Поддержка POE 802.3af
• RS485 (клеммник)
• Консоль (USB Type-C)
• Кнопка
• Индикация состояния
• Разъёмы для установки модуля NAPI-C

Общий вид

Плата последовательных портов 4xRS485

Модуль: NAPI-C.

Четыре независимых порта RS485 с возможностью расширения до восьми комбинированных последовательных портов.

• 4xRS485 (клеммники)
• Расширение до 8 комбинированных последовательных портов
• Переключатели терминирования на каждый порт
• Консоль (USB Type-C)
• Изолированный источник питания
• RTC с батарейным резервированием (CR1220)
• Индикация состояния
• Разъёмы для установки модуля NAPI-C

Общий вид
