Поиск неисправности в стойке ЦОД: NAPI2 анализирует работу PDU
Задача: определить причину периодических пропусков данных при мо ниторинге управляемых PDU.
Решение: промышленный компьютер NAPI2 с NapiLinux использовался как автономный диагностический стенд непосредственно в сети оборудования.
Результат: удалось воспроизвести проблему, установить взаимосвязь между отказами двух устройств и локализовать причину --- дублирование MAC-адресов. После обновления прошивки оборудования стабильный сбор данных восстановился.
Проблема
Заказчик столкнулся с нестабильным сбором телеметрии с управляемых блоков распределения питания (PDU).
Оборудование было доступно по сети, его веб-интерфейс продолжал работать, SNMP-агент отвечал на запросы, однако часть измерений периодически пропадала.
Проблема осложнялась тем, что штатная система мониторинга с относительно большим интервалом опроса не показывала явной неисправност и. Данные поступали, графики строились, а редкие таймауты сами по себе не позволяли определить причину.
Необходимо было получить объективную картину работы оборудования при длительном непрерывном опросе и понять, где возникает проблема: в сети, системе мониторинга или самих PDU.
Решение на базе NAPI2

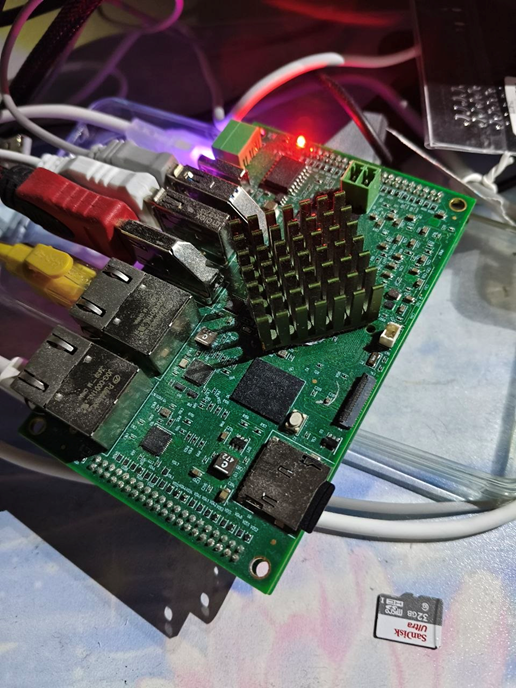

Для диагностики был развернут локальный стенд на базе промышленного одноплатного компьютера NAPI2 под управлением NapiLinux.
Вместо подготовки отдельного сервера или виртуальной машины NAPI2 был подключен непосредственно в сеть исследуемого оборудования.
На одном устройстве выполнялись сразу несколько задач:
- непрерывный опрос PDU по SNMP;
- сбор телеметрии с коротким интервалом;
- хранение полученных данных;
- визуализация результатов;
- сравнение поведения нескольких устройств;
- анализ пропусков и временной корреляции событий.
В NapiLinux необходимые компоненты уже входят в состав системы, поэтому от дельную инфраструктуру мониторинга для проведения испытаний разворачивать не потребовалось.
Настройка источников данных выполнялась через веб-интерфейс NapiConfig непосредственно с рабочего места инженера.
Воспроизводим проблему
Чтобы сделать нестабильность заметной, интервал опроса был уменьшен до 10 секунд, после чего NAPI2 в течение нескольких суток непрерывно собирал данные сразу с нескольких PDU.
При анализе коротких временных интервалов обнаружилась картина, которая практически не была видна в штатном мониторинге.
В некоторых пятиминутных интервалах вместо примерно 30 ожидаемых измерений приходило всего несколько ответов.
При этом устройство продолжало работать, его SNMP-агент периодически отвечал, uptime не сбрасывался, а веб-интерфейс оставался доступным.
То есть перед нами был не очевидный отказ устройства, а именно деградация обмена данными.
NAPI2 позволил увидеть связь между двумя устройствами
Ключ к проблеме появился после того, как данные двух PDU были выведены рядом на одном временном диапазоне.
Выяснилась необычная закономерность:

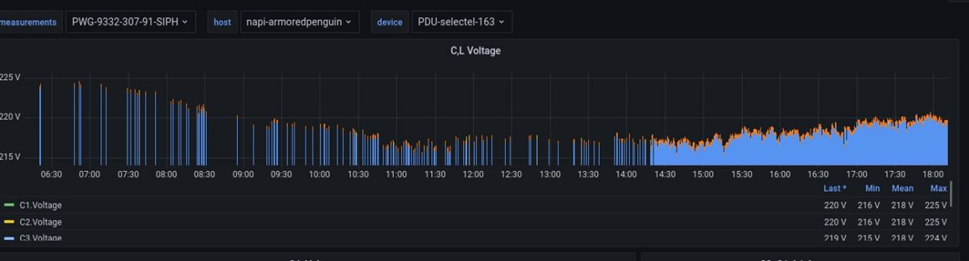

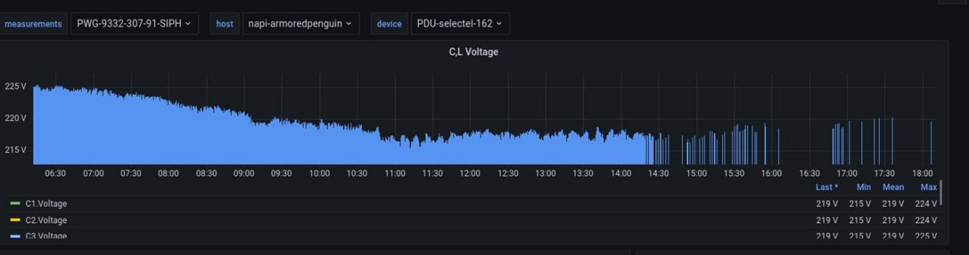

Когда одно устройство начинало стабильно отвечать на запросы, второе практически одновременно начинало терять их.
Затем ситуация менялась в обратную сторону.
Такая корреляция практически не просматривалась в отдельных логах. В каждом из них были лишь периодические таймауты, которые сами по себе могли иметь множество причин.
Непрерывный сбор данных NAPI2 позволил превратить разрозненные события в единую временную картину.
После этого проблема уже могла быть передана производителю оборудования не как сообщение «иногда теряются данные», а как воспроизводимый технический дефект с зафиксированной зависимостью между двумя устройствами.
Причина найдена
В результате дальнейшей диагностики была установлена причина нестабильной работы:
Несколько PDU имели одинаковые MAC-адреса.
Из-за конфликта устройств возникало нестабильное сетевое взаимодействие, которое внешне выглядело как деградация SNMP-агента.
Проблема была устранена обновлением прошивки оборудования.

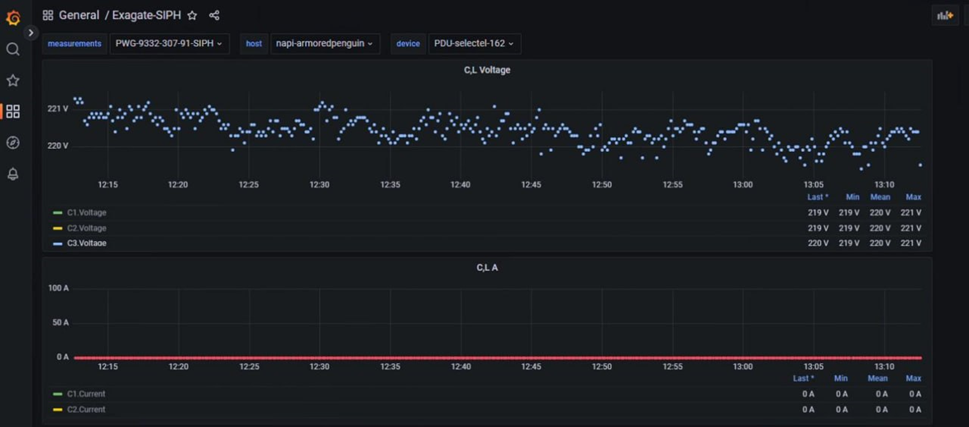

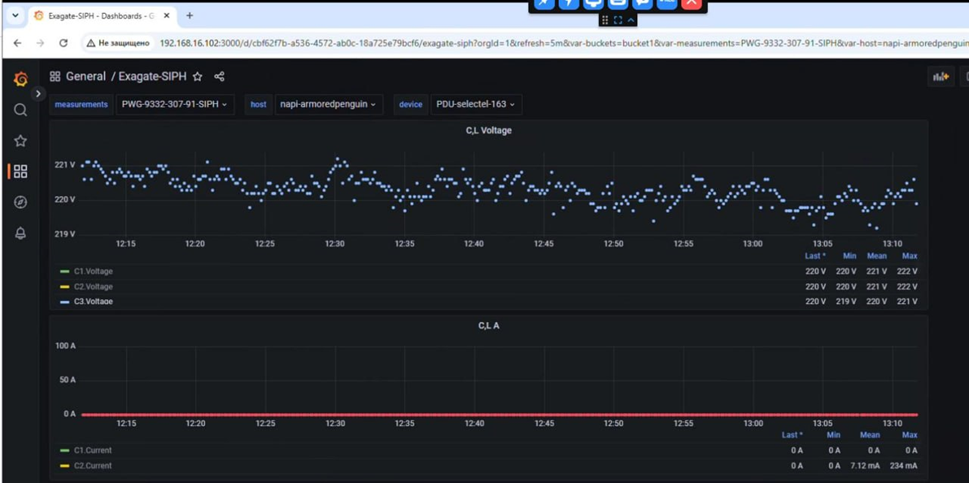

После исправления MAC-адресов оба PDU стали одновременно и стабильно отвечать на запросы. Повто рный длительный тест на NAPI2 подтвердил отсутствие прежних пропусков.
Что дал NAPI2 в этом проекте
NAPI2 в данном случае использовался не просто как устройство мониторинга, а как компактный автономный диагностический инструмент.
Инженеру не потребовалось создавать отдельную серверную инфраструктуру, получать виртуальную машину или передавать данные во внешний сервис.
NAPI2 устанавливается непосредственно в технологическую сеть и выполняет весь цикл работы с данными локально:
оборудование → сбор данных → хранение → анализ → визуализация
При необходимости устройство можно временно установить на проблемном объекте, собрать статистику за несколько часов или дней, локализовать неисправность и затем перенести на другой объект.
Локальная работа внутри сети предприятия
Весь диагностический контур работал непосредственно на NAPI2.
Данные с оборудования не передавались во внешние сервисы и не покидали локальную сеть предприятия.
Это позволяет применять такой подход на объектах, где использование облачных систем ограничено требованиями информационной безопасности или где технологическая сеть вообще не имеет доступа в Интернет.
Кроме того, NapiLinux уже содержит необходимый программный стек. Для начала работы не требуется устанавливать компоненты из внешних репозиториев.
Возможности стенда не ограничены SNMP
В данном проекте оборудование опрашивалось по SNMP, однако тот же подход может применяться для других источников данных.
NAPI2 с NapiLinux может использоваться как локальный сборщик и диагностический узел для оборудования, передающего данные через SNMP, Modbus, MQTT и другие промышленные и сетевые интерфейсы.
Это позволяет использовать одно устройство как универсальный инструмент при пусконаладке, поиске нестабильных устройств, анализе технологической сети и организации локального мониторинга.
Результат
В ходе проекта удалось:
- обнаружить пропуски данных, которые практически не были видны штатными средствами мониторинга;
- воспроизвести проблему в длительном тесте;
- выявить корреляцию между работой двух PDU;
- локализовать причину до конкретного сетевого дефекта --- одинаковых MAC-адресов;
- проверить результат после исправления прошивки.
Практика показала, что промышленный компьютер NAPI2 с NapiLinux может выполнять роль не только контроллера или шлюза, но и автономного инструмента диагностики оборудования непосредственно на объекте.
Диагностируйте там, где возникает проблема
Не всегда для поиска неисправности нужна большая система мониторинга.
Иногда эффективнее установить компактный промышленный компьютер непосредственно рядом с оборудованием, собрать данные с высокой детализацией и получить объективную картину происходящего.
NAPI2 + NapiLinux позволяет развернуть такой диагностический контур на одном устройстве --- без отдельного сервера, облака и сложной подготовки инфраструктуры.
