Мониторинг загрузки станков через беспроводную Zigbee-сеть
Как быстро развернуть систему контроля электропотребления на весь цех - без прокладки кабелей, без закрытого ПО и без привязки к вендору.
Задача
К нам обратился машиностроительный завод с типичной для производства проблемой: станки простаивают, но никто не видит этого в цифрах. Плановые показатели по загрузке оборудования считались «на глаз» - сменный мастер обходил цех и делал отметки в журнале. Реальная картина - сколько часов каждый станок фактически работал под нагрузкой, а сколько просто стоял включённым - оставалась недоступной.
Задачи проекта:
- повысить загрузку оборудования и сократить простои;
- получить объективную базу для планирования смен и технического обслуживания;
- развернуть систему без остановки производства и без кабельных работ в цеху.
Решение: аппаратная часть

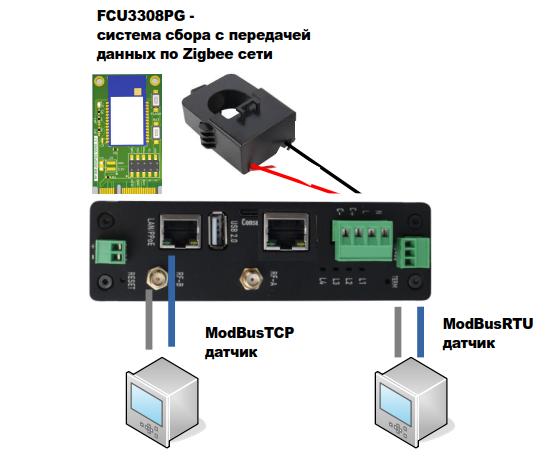

На каждый станок установили FCU3308PZ - индустриальный компьютер с встроенным токовым датчиком и Zigbee-передатчиком. Токовое кольцо накидывается на питающий каб ель станка за 5 минут без какого-либо вмешательства в электросхему. Никаких разрывов цепи, никакой остановки оборудования.
Что измеряет каждый датчик:
- ток (0–100 А) через токовое кольцо;
- активная мощность и напряжение;
- частота сети;
- накопленная энергия (кВт·ч).
Обновление данных - раз в секунду. Встроенный Zigbee-модуль с прошивкой PTVO передаёт всё это на координатор по беспроводной mesh-сети. Кабель данных не нужен - питание от 220 В через встроенный источник.
Решение: программный стек
Принципиальное решение по программной части - только открыт ое ПО. Никаких проприетарных платформ, никакой подписки, никакой привязки к одному поставщику. Весь стек можно развернуть самостоятельно, заменить любой компонент или передать обслуживание любому системному администратору.
| Слой | Компонент | Назначение |
|---|---|---|
| Датчик | NapiLinux + modlink | ОС датчика; пакет modlink опрашивает Modbus-регистры и транслирует данные в Zigbee-передатчик |
| Zigbee-сеть | PTVO firmware | Прошивка Zigbee-модуля; превращает произвольные данные в стандартные Zigbee-кластеры |
| Координатор | Zigbee2MQTT + Mosquitto | Napi-C (RK3308) собирает все Zigbee-устройства и публикует данные в MQTT-брокер |
| Транспорт | Telegraf | Читает MQTT-топики и пишет временные ряды в InfluxDB |
| База данных | InfluxDB 2.x | Хранение временных рядов с минутным разрешением по каждому станку; всё локально |
| Визуализация | Grafana | Дашборды, исторические графики, алерты; весь стек в Docker на локальном сервере |
Все перечисленные компоненты - проекты с открытым исходным кодом. Исходники доступны, сообщества активны, никакой лицензионной зависимости.
Как это работает

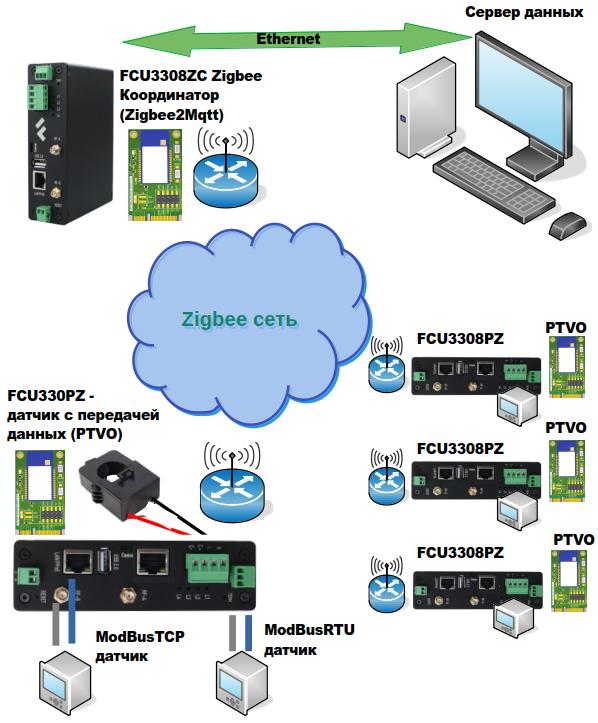

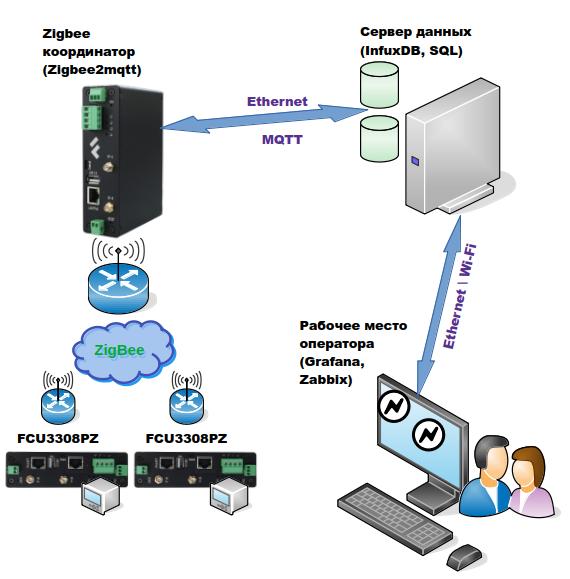

Станок → FCU3308PZ → Zigbee-сеть → Napi-C координатор → Telegraf → InfluxDB → Grafana
(ток) (Modbus→Zigbee) (Zigbee2MQTT+Mosquitto)
Каждый FCU3308PZ опрашивает встроенный датчик по Modbus и через пакет modlink транслирует данные в Zigbee-передатчик. Координатор на базе Napi-C (RK3308) принимает данные от всех датчиков через Zigbee2MQTT и публикует их в MQTT-брокер Mosquitto. Telegraf подписывается на нужные топики и пишет данные в InfluxDB. Grafana строит дашборды и отправляет алерты.
Данные в системе

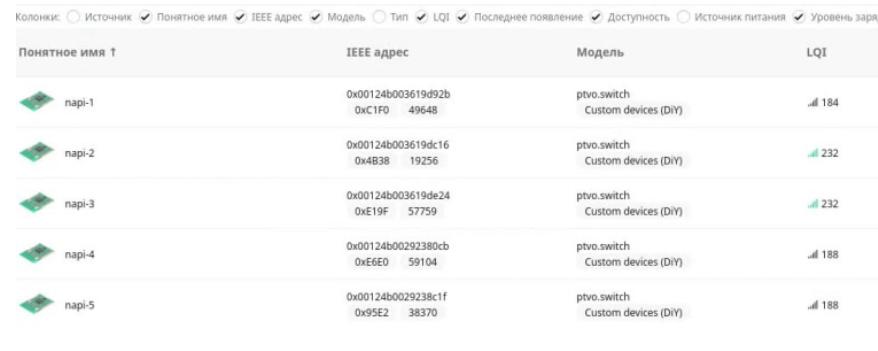

Все датчики цеха видны в едином интерфейсе Zigbee2MQTT - статус подключения, качество радиосигнала, время последнего обновления:
Mesh-топология Zigbee означает, что каждый новый узел усиливает покрытие - потеря одного датчика не обрывает остальные.

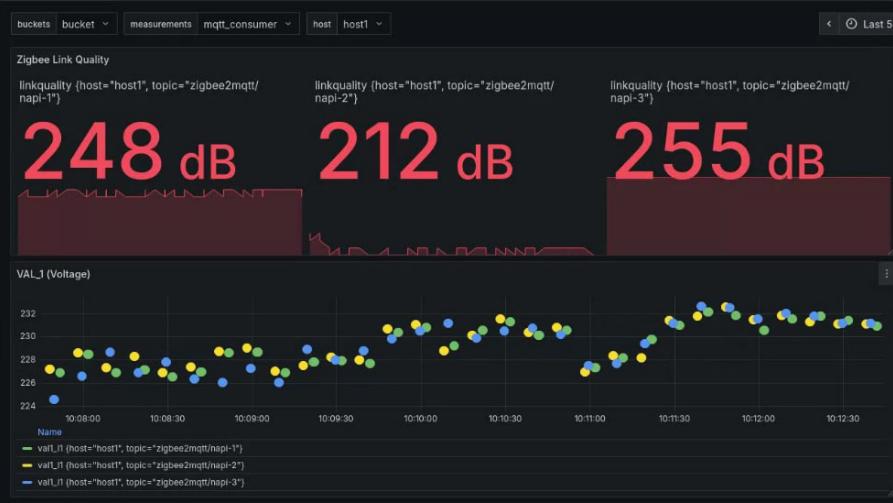

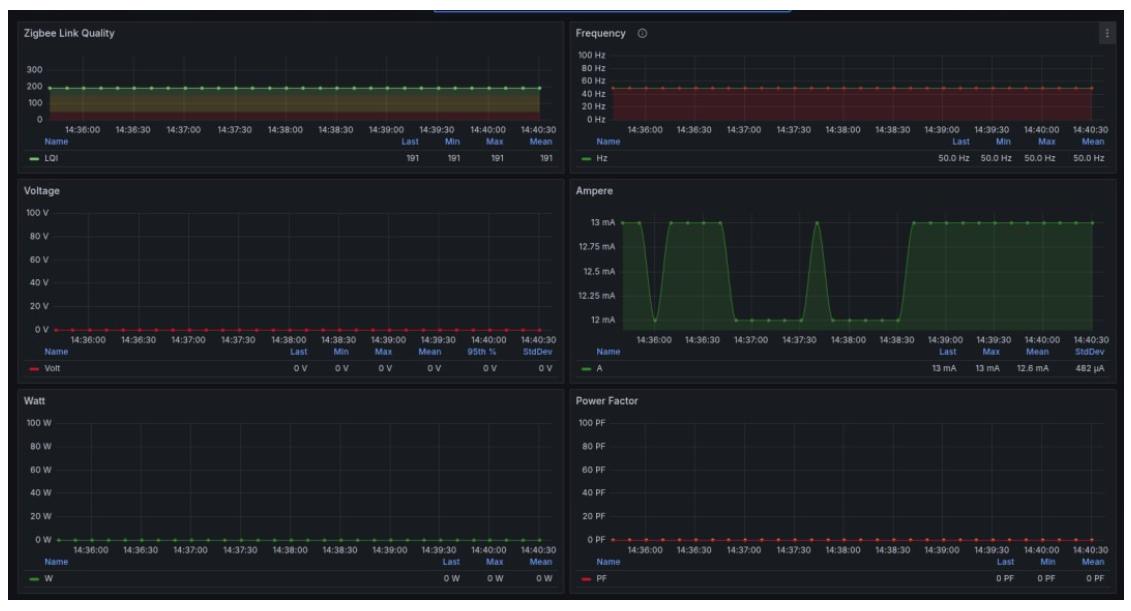

Фактические данные тока, мощности и напряжения в реальном времени:
Что получил завод
Монтаж - один рабочий день без остановки производства. Кабельных трасс - ноль. После запуска:
Первые выводы появились уже через неделю. Выяснилось, что три станка из двенадцати потребляют ток даже в обеденный перерыв и после окончания смены - операторы просто не выключали оборудование. График потребления это показывает наглядно: нет нагрузки на шпинделе, но базовый ток идёт. Только эта находка дала ощутимую экономию на электроэнергии.
Данные по загрузке изменили подход к планированию смен. Диспетчер увидел реальную картину: пиковая загрузка приходится на первые три часа смены, потом просадка. На основе этих данных скорректировали подачу заготовок и распределение операторов - фактическое машинное время выросло без закупки нового оборудования.
Один раз система предупредила об аварии заранее. На токарном станке начал аномально расти ток при неизменной нагрузке - Grafana подняла алерт. Механики проверили привод и обнаружили изношенный подшипник. Замена заняла два часа в плановое время. Без мониторинга это закончилось бы внеплановым простоем на несколько дней.
Почему это работает и у других
Vendor-unlock с первого дня. Linux, Zigbee2MQTT, Mosquitto, Telegraf, InfluxDB, Grafana - всё это проекты с открытым исходным кодом. Вы не зависите от нашей лицензии, нашего сервера или нашего будущего. Данные ваши, стек ваш.
Расширяется под любую задачу. FCU3308PZ передаёт не только данные встроенного датчика тока - через Modbus RTU/TCP к нему подключаются любые датчики: давление, температура, вибрация, расход. Zigbee-сеть объединяет их всех.
Всё локально - нет облака. Данные хранятся на корпоративном сервере (или на Edge-сервере в цеху). Никаких подписок, никаких рисков при отключении интернета. Полный контроль над данными производства.
Масштаб ируется без переделки. Добавить новый станок - поставить ещё один FCU3308PZ и подключить к той же Zigbee-сети. Конфигурация Zigbee2MQTT обновляется без остановки системы.
Есть производство со станками, насосами, компрессорами или другим оборудованием? Мы строим аналогичные системы мониторинга под конкретный объект - пишите на napi@nnz.ru или через раздел Контакты.
