Мониторинг трёхфазных потребителей

Платформа: FCC3308 (RK3308) · Датчик: ICP DAS PM-3133 · Протокол: Modbus RTU / RS-485

FCC3308ICP DAS PM-3133
FCC3308ICP DAS PM-3133
Промышленный компьютер на DIN-рейкуДатчик параметров трёхфазной сети

Обзор​

Решение для онлайн-мониторинга параметров трёхфазной электросети промышленных потребителей. Подходит для любого оборудования с трёхфазным питанием:

  • Станки и обрабатывающие центры
  • Насосы и компрессоры
  • Вентиляция и HVAC
  • Трансформаторные подстанции
  • Серверные и ЦОД

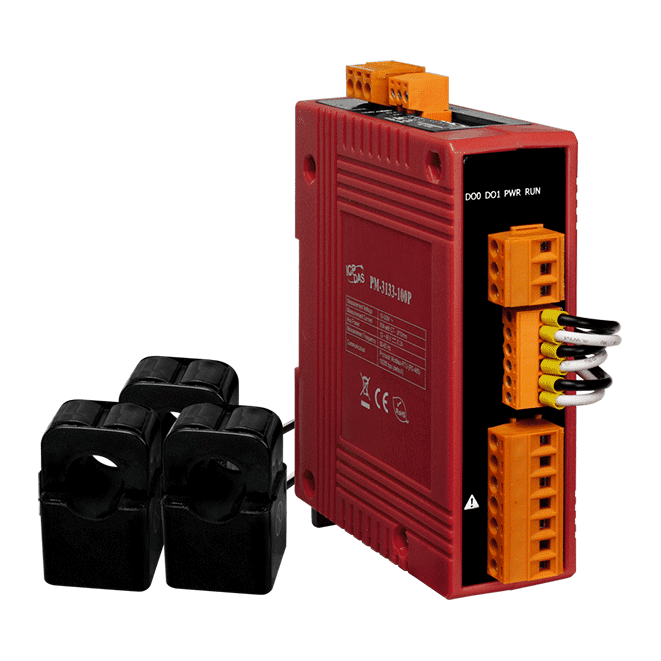

Датчик ICP DAS PM-3133 подключается через токовые клещи — без разрыва цепи. Данные собирает FCC3308: Telegraf → InfluxDB → Grafana, всё on-premise на одной плате.

Архитектура​

Потребитель (400В / 3φ)
    └── CT (токовые клещи)
         └── PM-3133 (Modbus RTU / RS-485)
              └── FCC3308
                   ├── Telegraf
                   ├── InfluxDB
                   └── Grafana

Снимаемые параметры​

По каждой из трёх фаз (A / B / C):

ПараметрЕдиница
Напряжение U (СКЗ)В
Ток I (СКЗ)А
Активная мощность PкВт
Полная мощность SкВА
Реактивная мощность QкВАр
Коэффициент мощности cosφ—
Частота fГц

Суммарные:

ПараметрЕдиница
Активная / Реактивная / Полная энергиякВт·ч / кВАр·ч / кВА·ч
ТКН (THD) по фазам%
Небаланс токов%
Сдвиг фаз°

Панель Grafana​

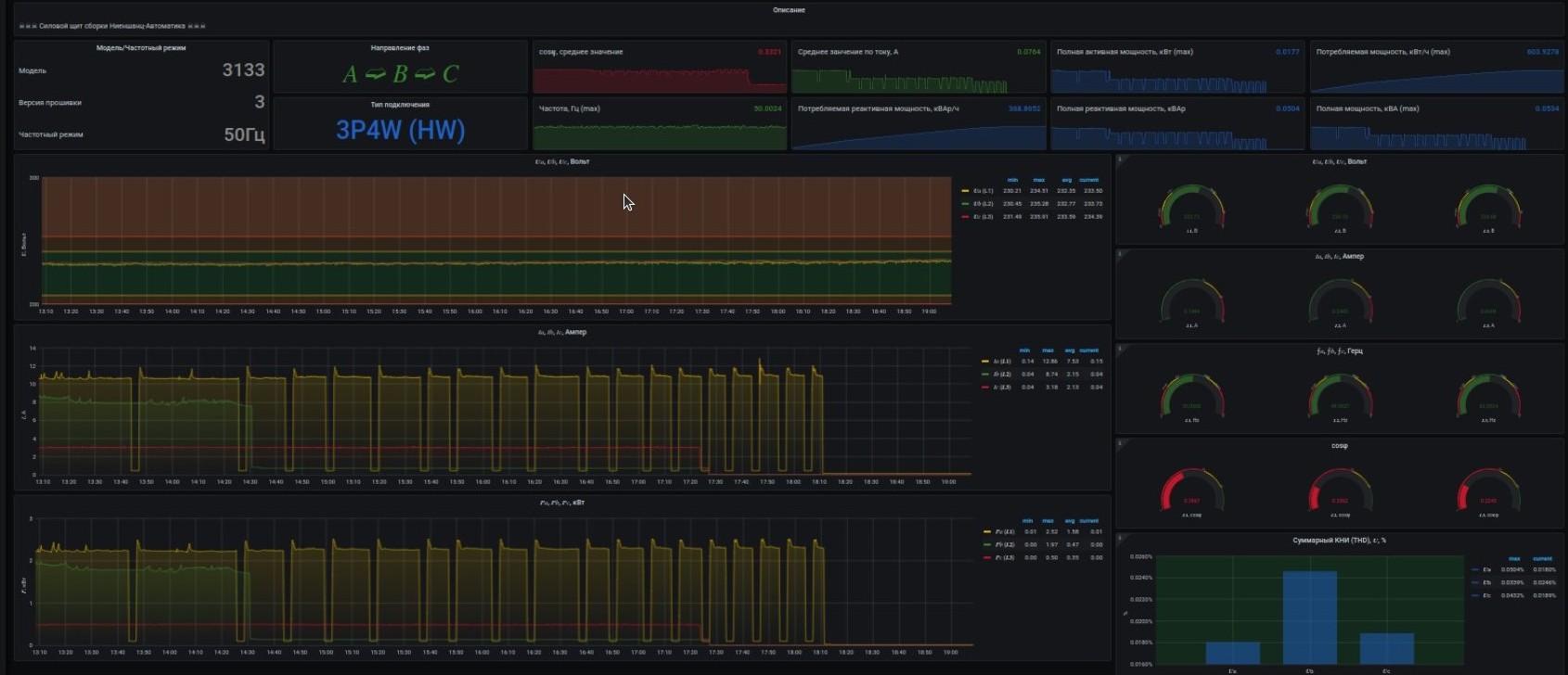

Grafana: полная панель параметров трёхфазной сети

Сверху вниз: мгновенные значения (U, I, P, cosφ) → исторические тренды → gauges и гистограмма ТКН.

Детекция статуса потребителя по профилю тока​

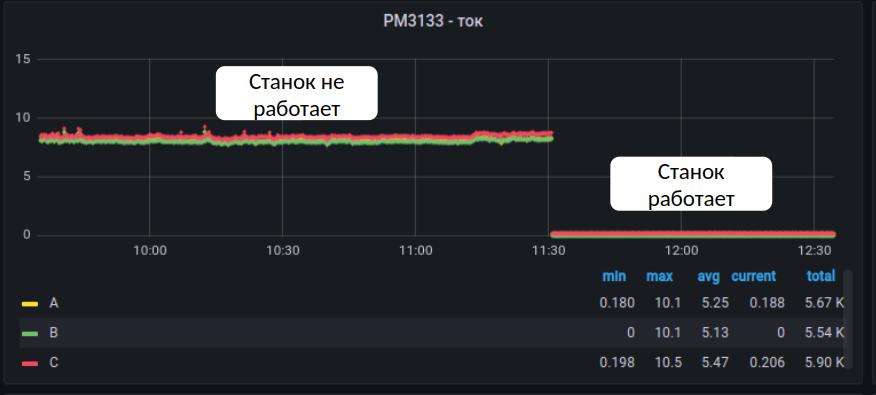

График тока: переход работает - простой

Три фазы одновременно падают до нуля — потребитель отключён. Используется для автоматического расчёта времени работы и простоя без дополнительных датчиков.

Мгновенные значения​

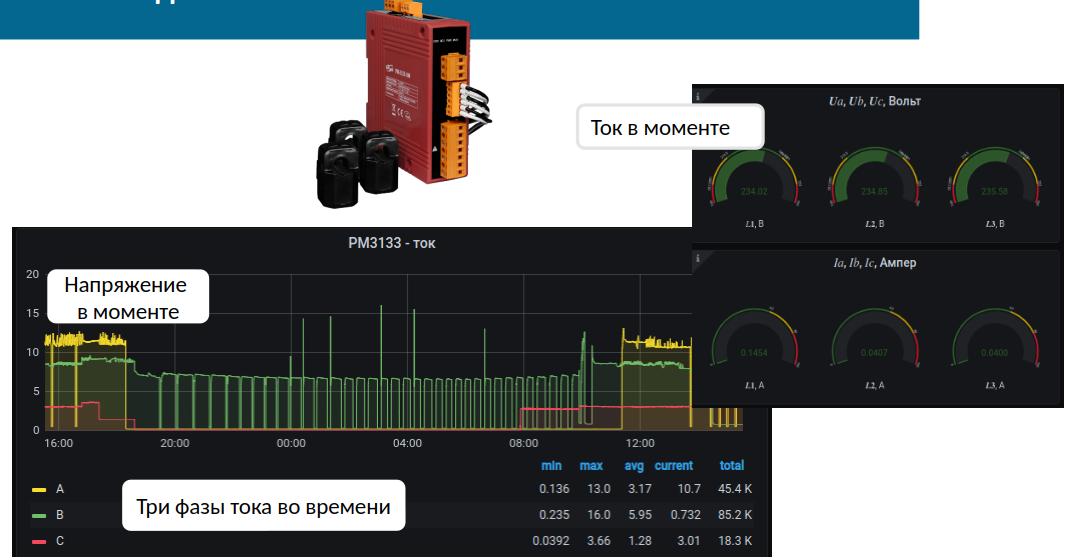

Датчик PM-3133 и gauges тока/напряжения в Grafana

Конфигурация Telegraf​

Результаты​

Результат
Онлайн-мониторинг U / I / P по трём фазам✅
Детекция «работает / не работает» по профилю тока✅
Технический учёт энергопотребления на потребитель✅
Тревоги по порогам (перегрузка, cosφ, небаланс)✅
Всё on-premise на FCC3308, облако опционально✅

Контакты​

Ниеншанц-Автоматика - поставка FCC3308 с готовым образом (Linux + Telegraf + InfluxDB + Grafana) и датчиков ICP DAS PM-3133.

NAPI - разработка решений на базе FCC3308, конфиги Telegraf и дашборды Grafana под конкретные устройства.
