* SBC NAPI-P (RK3308)
NAPI-P — одноплатный процессорный модуль на основе мощного ARM процессора Rockchip RK3308 под управлением ОС Linux. Модуль является модификацией модуля NAPI-C, где интерфейсы Ethernet,USB заменены на PINS с шагом 2.4
💥 Взять на бесплатное тестирование
💥 Купить
💥 Программная поддержка (Armbian, NapiLnux, OpenWRT)
Преимущества NAPI-P
Удобен для применения в проектах
Начать работу с NAPI-P можно напрямую, запитав от USB TYPE-C или через плату разработки
Делайте свои решения на NAPI-C и NAPI-P

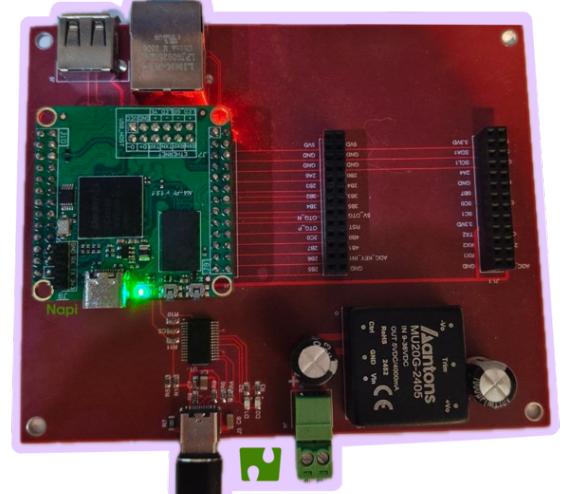

NAPI-P это устройство, которое вставляется в «несущие платы», которые реализуют питание, датчики, модемы и любые другие устройства по требованию вашего проекта.
Технические данные
- RK3308 processor (Cortex- A35 quard core)
- Armbian Linux / NAPI Linux
- Современное Linux ядро (kernel 6.1)
- 512 Мб ОЗУ
- 4 Гб ПЗУ (NAND)
- PINS: Ethernet 100 Мбит + USB Type-A
- 1 × USB 2.0 (Type-C)
- Питание +5 В (через GPIO или USB Type-C)
- PoE Ready
- 2,4 мм GPIO
- 3 × UART
- SPI
- 2 × I2C
- ☝ Компактный размер: 43 × 43 мм
Мы предлагаем два варианта исполнения модуля NAPI-P
- NAPI P — разъёмы Ethernet и USB-A выполнены в виде разъёма с шагом 2,54 мм (контакты). Это позволяет располагать разъемы Ethernet и USB произвольно на несущей плате, но требует дополнительных усилий при ее проектировании (напайку разъемов, протягивание дорожек).

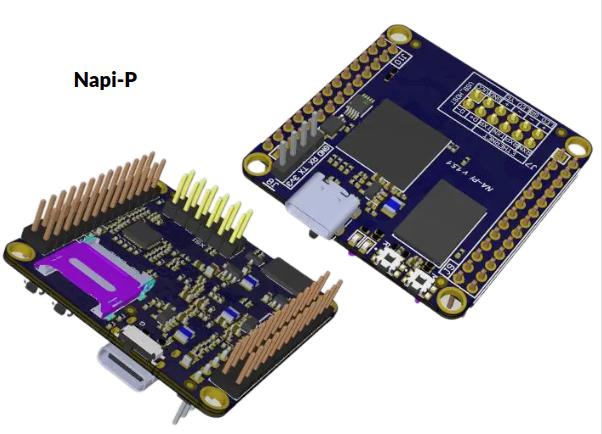

Возможна поставка с «гребенкой» как вверх от процессора (1), вниз от процессора (2) или с незапаянной (3) для самостоятельного монтажа.

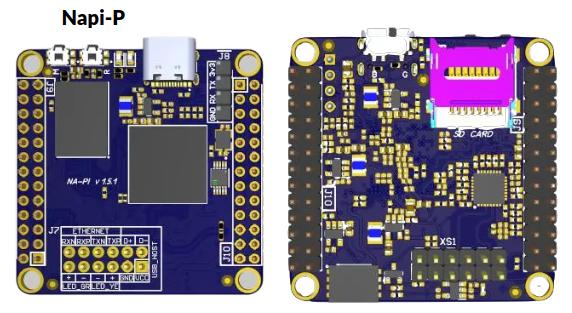

👇 Napi-P
Преимущества NAPI
🔥 Имеет малые размеры (43 × 43 мм), малое энергопотребление, не требует активного охлаждения.
🔥 Наличие портов на NAPI-C (Ethernet, USB, PoE) позволяет быстро создавать самые разные устройства на основе модуля.
🔥 Наличие штырьков на NAPI-P (Ethernet, USB на штырьках 2.54) позволяет размещать интерфейсы Ethernet,USB в удобном месте Вашей несущей платы.
🔥 Имеется выбор вариантов Linux: Armbian, Debian, NapiLinux, OpenWRT. Подробнее в разделе скачать.
⚠️ Примеры устройств на основе NAPI: Сборщик-компакт, Сборщик-универсал, Токо-сборщик, ПЛК «Наутилус».

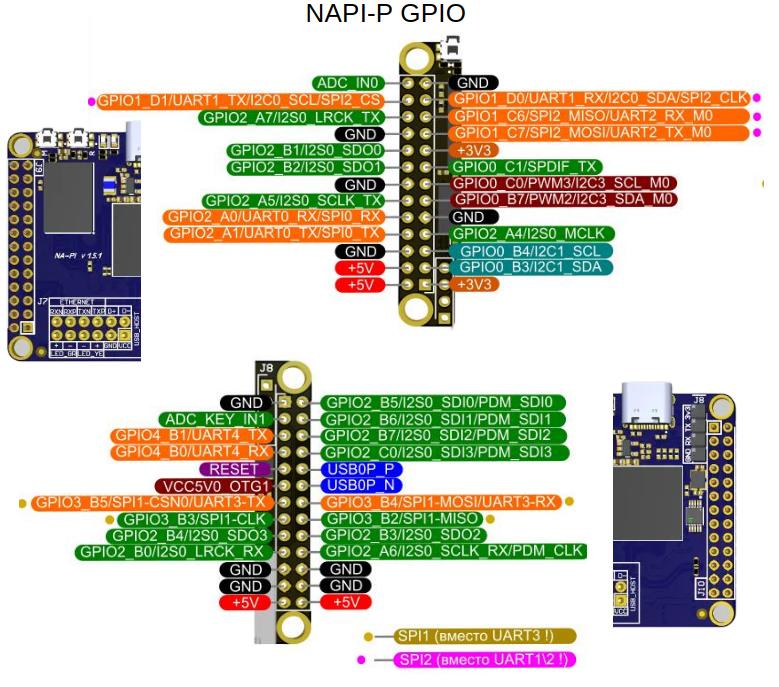

NAPI GPIO (контактные гребенки для соединения с несущей платой)
Скачать в формате pdf
GPIO в виде таблицы
⚠️ GPIO4_B1 и GPIO4_B0 имеют TTL - 1.8В
Размеры и габариты
Для корпусирования приводим точные размеры NAPI P. На чертежах приведены размеры платы (с выступающими элементами и без), а также позиционирование элементов.
Чертеж Napi-P
Функциональная схема
Программное обеспечение
Процессорные модули NAPI работают под управлением ОС Linux для архитектуры ARM. Мы поддерживаем систему Armbian и разрабатываем и поддерживаем собственную прошивку NapiLinux с интерфейсом управления NapiConfig.
⚠️ Прошивки для плат NAPI в разделе "Программная поддержка"
